4. МЕХАНИЗМЫ С ОСТАНОВКАМИ

(2044)

2044

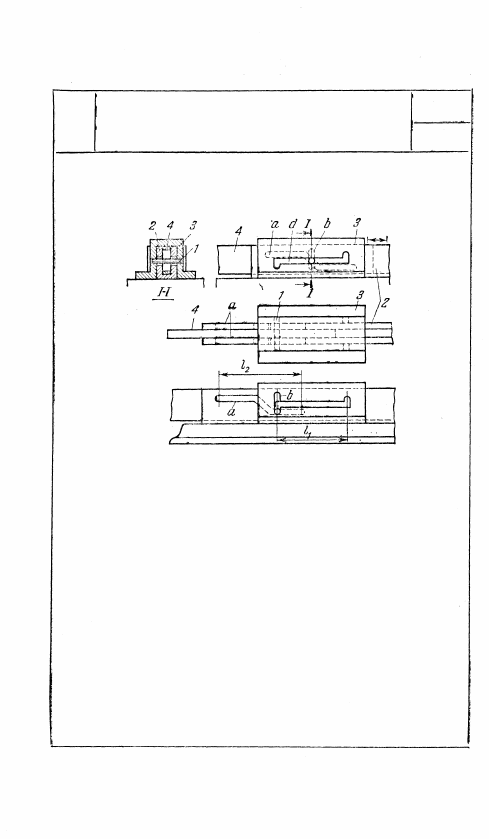

КЛИНОВОЙ МЕХАНИЗМ

ПРЕРЫВИСТОГО ДВИЖЕНИЯ

РКл

Штяфт 1 входят одновременно в три про-

рези а, d и b, профрезерованные соответст-

венно в звеньях 2, 3 и 4. При перемещении

звена 2 движение передается штифтом 1

звену 4. Звено 4 движется до тех пор, пока

штифт 1 перемещается по горизонтальному

участку прорези d неподвижного звена 3.

Как только штифт 1 займет нижнее или

верхнее положение в прорези d, звено 4

останавливается. Звено 2 продолжает пере-

мещаться до тех пор, пока штифт 1 не зай-

мет крайнее положение в прорези а. При

перемещении звена 2 в обратном направле-

нии звено 4 начнет двигаться тогда, когда

штифт 1 будет выведен прорезью а на го-

ризонтальный участок прорези d. Длина

прорези определяется по расстоянию меж-

ду горизонтальными участками прорези d.

О

328

5. МЕХАНИЗМЫ ОСТАНОВОВ, СТОПОРОВ

И ЗАПОРОВ (2045-2051)

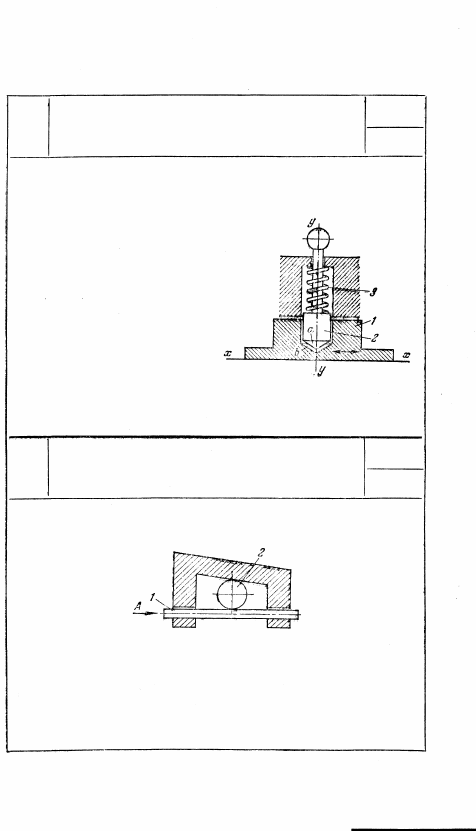

Звено 1 движется прямолиней-

но-поступательно вдоль оси х—

х. Звено 2, движущееся посту-

пательно вдоль оси у — у, снаб-

жено клиновым наконечником

а. Останов детали 1 осуществ-

ляется вхождением клинового

наконечника звена 2 в соответ-

ствующее гнездо b звена 1.

Пружина 3 обеспечивает сило-

вое замыкание механизма.

2046

КЛИНОВОЙ СТОПОРНЫЙ

МЕХАНИЗМ С ШАРИКОМ

РКл

03

Звено 1 движется поступательно в неподвижных направляю-

щих. Между звеном 1 и корпусом имеется шарик 2. При дви-

жении звена 1 в направлении, указанном стрелкой А, оно за-

клинивается шариком 2.

329

2045

КЛИНОВОЙ МЕХАНИЗМ ОСТАНОВА

РКл

03

2047

КЛИНОВОЙ СТОПОРНЫЙ МЕХАНИЗМ

РКл

03

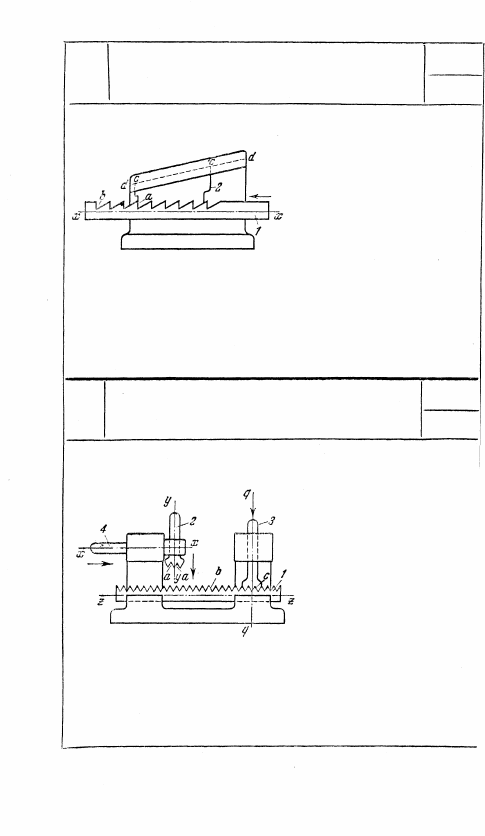

Рейка 1, движущаяся по-

ступательно вдоль оси x —

х, имеет клиновые гнезда b,

в которые входят клиновые

зубья а звена 2, имеющего

скос с — с. Движение рейки

1, находящейся в постоян-

ном зацеплении со звеном 2, застопоривается при переме-

щении рейки 1 и звена 2 в направлении, указанном стрелкой

в положении, когда скос с—с входит в соприкосновение со

скосом d — d неподвижного звена. Зубья а и гнезда b имеют

форму прямоугольных или равнобедренных треугольников.

2048

КЛИНОВОЙ МЕХАНИЗМ СО СТОПОРОМ

РКл

03

Звено 4 движется посту-

пательно в неподвижных

направляющих вдоль оси

х — х. Звено 2, движу-

щееся поступательно

вдоль оси у—y, имеет

клиновые гнезда а — а.

Рейка 1, движущаяся по-

ступательно вдоль оси

z — z, имеет клиновые

зубья b. Звено 3, движу-

щееся поступательно

вдоль оси q — q, имеет клиновые гнезда с. Движение зубчатой-

рейки 1 осуществляется перемещением звена 4 в неподвижных

направляющих с одновременным вхождением в зацепление с

рейкой 1 звена 2 и выводом из зацепления стопорного звена 3.

330

2049

КЛИНОВОЙ СТОПОРНЫЙ  М Е Х А Н И З М

С СИЛОВЫМ  З А М Ы К А Н И Е М

РКл

03

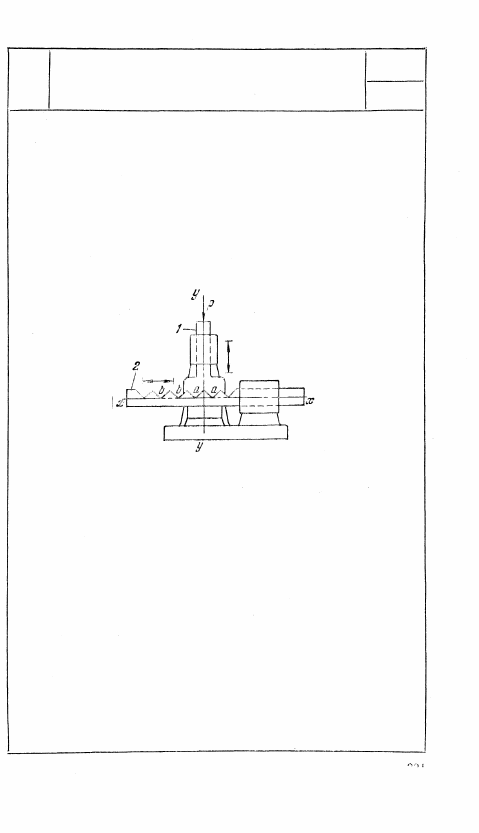

Звено 1, движущееся вдоль оси

у — у в неподвижных направляю-

щих, имеет клиновые зубья а. Рей-

ка 2, движущаяся поступательно

вдоль оси х — х, имеет клиновые

гнезда b. Звено 1 под действием

силы Р прижимается к гнездам

рейки 2 и застопоривает ее в обо-

их направлениях.
