1876

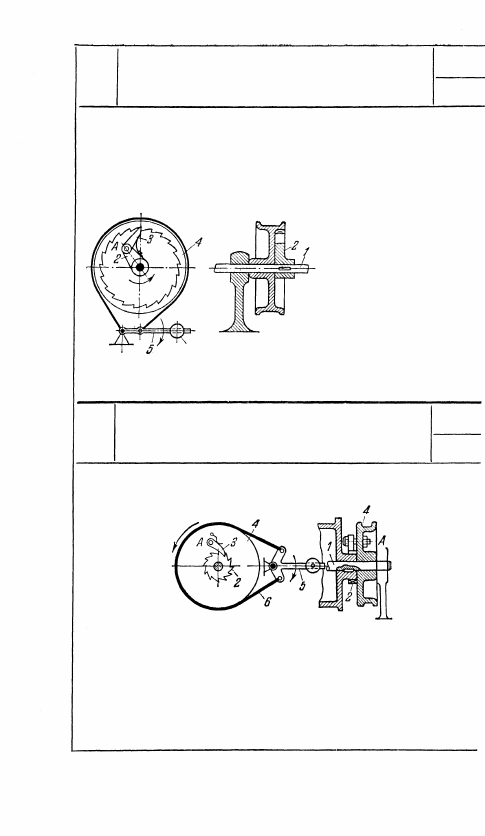

РЫЧАЖНЫЙ МЕХАНИЗМ ЛЕНТОЧНОГО

ТОРМОЗА С ХРАПОВЫМ КОЛЕСОМ

РГ

Тм

На вал 1 жестко наса-

жен кривошип 2, входя-

щий во вращательную

пару А с собачкой 3, ко-

торая входит в зацепле-

ние с храповым колесом

барабана 4. При враще-

нии вала 1 по направле-

нию стрелки собачка пе-

рескакивает по зубьям

храпового колеса. Вра-

щение вала в обратном

направлении тормозится

стальной лентой, переки-

нутой через барабан 4,

натягиваемой рычагом 5

с грузом 6.

1877

РЫЧАЖНЫЙ МЕХАНИЗМ ЛЕНТОЧНОГО

ТОРМОЗА С ХРАПОВЫМ КОЛЕСОМ

РГ

Тм

Вал 1 несет на себе храповое колесо 2, которое входит в за-

цепление с собачкой 3, вращающейся вокруг оси А барабана 4,

Барабан 4 может свободно вращаться в направлении, указан-

ном стрелкой. При обратном вращении вал затормаживается

лентой 6, концы которой закреплены на рычаге 5.

224

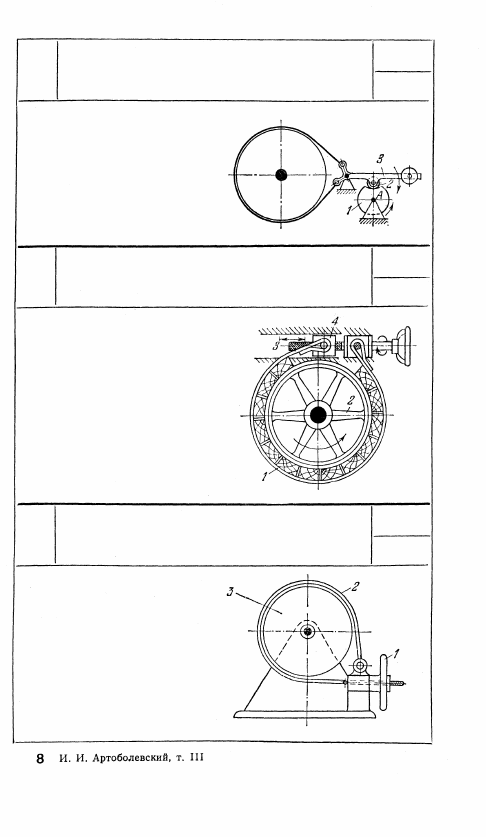

1878

РЫЧАЖНЫЙ МЕХАНИЗМ ЛЕНТОЧНОГО

ТОРМОЗА С ВЫКЛЮЧАТЕЛЕМ

РГ

Тм

Рычаг 3 снабжен роликом 2,

который при затянутом тормо-

зе входит в вырез диска 1, вра-

щающегося вокруг неподвиж-

ной оси А. Выключение тормо-

за производится поворотом ди-

ска 1.

1879

ВИНТОВОЙ МЕХАНИЗМ

ЛЕНТОЧНОГО ТОРМОЗА

РГ

Тм

Прижим ленты 1 к ободу коле-

са 2 осуществляется винтом 3

и гайкой 4, перемещающейся

поступательно в направляю-

щих.

1880

ВИНТОВОЙ МЕХАНИЗМ

ЛЕНТОЧНОГО ТОРМОЗА

РГ

Тм

При повороте маховика 1

лента 2 натягивается и шкив

3 тормозится.

225

10. МЕХАНИЗМЫ КАЧАЮЩИХСЯ

ГУСЕНИЦ (1881 — 1901)

1881

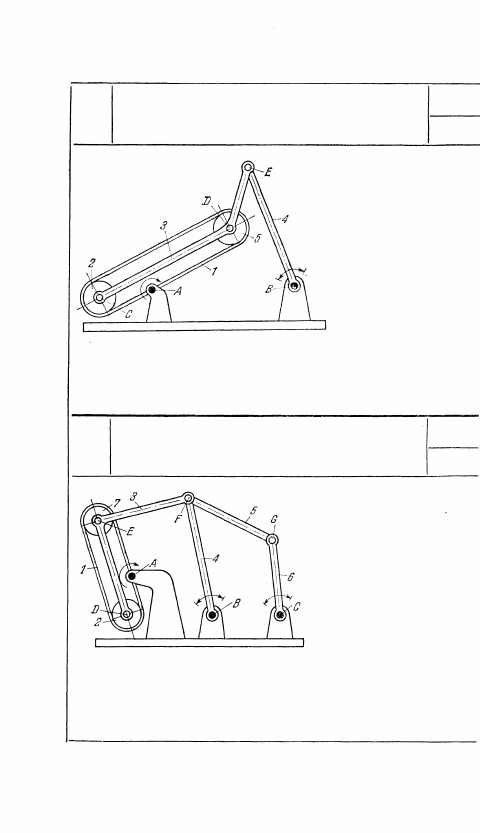

ШАРНИРНО-РЫЧАЖНЫЙ

МЕХАНИЗМ  Х А Й Н А

С КАЧАЮЩЕЙСЯ ГУСЕНИЦЕЙ

РГ

КГ

Длины звеньев меха-

низма удовлетворяют
условию r

2

 = r

5

 , где r

2

и r

5

 — радиусы шки-

вов 2 и 5. Гибкое зве-

но 1, охватывающее

шкивы 2 и 5, качается

вокруг неподвижной

оси A. Звено 3, име-

ющее форму коленча-

того рычага, входит

во вращательные па-

ры С и D со шкивами 2 и 5 и во вращательную пару Е со

звеном 4, вращающимся вокруг неподвижной оси В. При по-

вороте гибкого звена 1 вокруг оси А воспроизводится сложное

движение звена 3 и качательное движение звена 4 вокруг

оси В.

Длины звеньев механиз-

ма удовлетворяют усло-
вию r

2

 = r

7

,

 где r

2

 и r

7

 —

радиусы шкивов 2 и 7.

Гибкое звено 1, качаю-

щееся вокруг неподвиж-

ной оси A, охватывает

шкивы 2 и 7. Звено 3,

имеющее форму коленча-

того рычага, входит во

вращательные пары D и

Е со шкивами 2 и 7 и

вращательную пару F со звеном 4, вращающимся вокруг не-

подвижной оси В. Звено 5 входит во вращательную пару F

со звеном 3 и вращательную пару G со звеном 6, вращаю-

щимся вокруг неподвижной оси С. При повороте гибкого зве-

на 1 вокруг оси А звенья 4 и 6 качаются вокруг осей В и С,

а звенья 3 и 5 совершают сложные движения.

226

1882

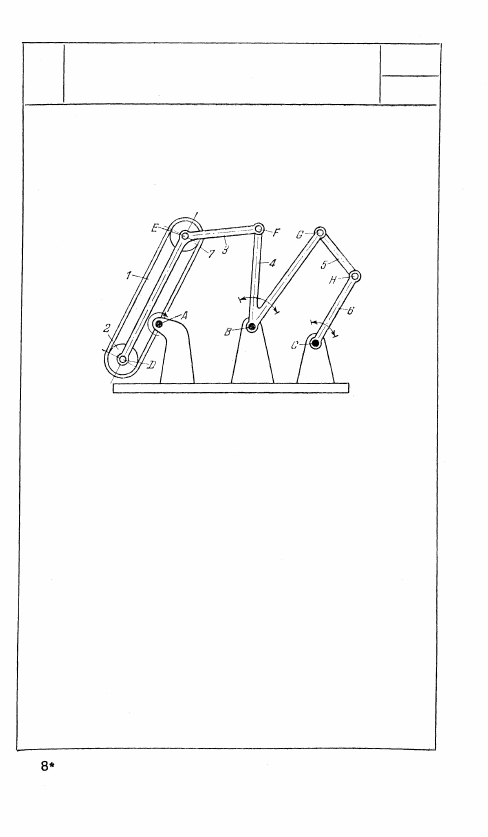

ШАРНИРНО-РЫЧАЖНЫЙ

МЕХАНИЗМ ХАЙНА

С КАЧАЮЩЕЙСЯ ГУСЕНИЦЕЙ

РГ

КГ

1883

ШАРНИРНО-РЫЧАЖНЫЙ

МЕХАНИЗМ ХАЙНА

С КАЧАЮЩЕЙСЯ ГУСЕНИЦЕЙ

РГ

КГ

Длины звеньев механизма удовлетворя-

ют условию r

2

 = r

7

 , где r

2

 и r

7

 — радиусы

шкивов 2 и 7. Гибкое звено 1, качающе-

еся вокруг неподвижной оси A, охваты-

вает шкивы 2 и 7. Звено 3, имеющее

форму коленчатого рычага, входит во

вращательные пары D и Е со шкивами

2 и 7 и вращательную пару F со звеном

4. Звено 4, имеющее форму коленчатого

рычага и вращающееся вокруг непо-

движной оси В, входит во вращатель-

ную пару G со звеном 5. Звено 6, вра-

щающееся вокруг неподвижной оси С,

входит во вращательную пару Н со зве-

ном 5. При повороте гибкого звена 1 во-

круг оси А звенья 3 и 5 совершают слож-

ные движения, а звенья 4 и 6 качаются

вокруг осей В и С.

227
