Механизмы в современной технике (Артоболевский) - часть 312

1863

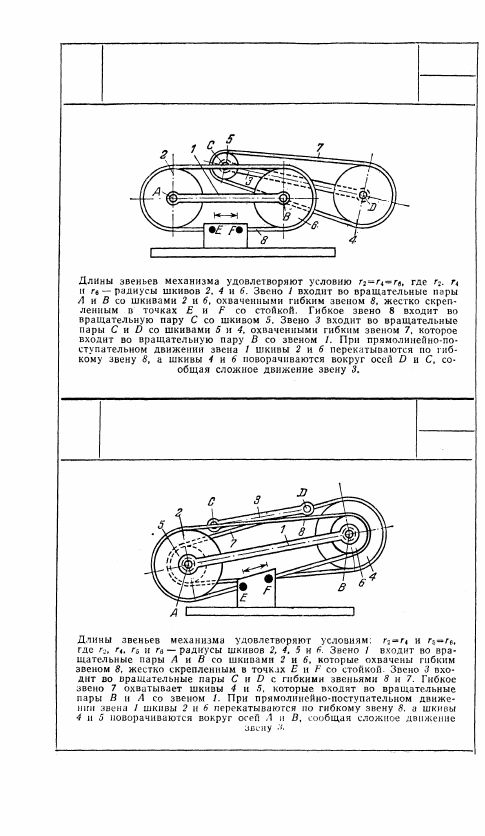

ШАРНИРНО-РЫЧАЖНЫЙ ГУСЕНИЧНЫЙ

МЕХАНИЗМ ХАЙНА

РГ

1864

ШАРНИРНО-РЫЧАЖНЫЙ ГУСЕНИЧНЫЙ

МЕХАНИЗМ ХАЙНА

РГ

216

Г

Г

1865

ШАРНИРНО-РЫЧАЖНЫЙ ГУСЕНИЧНЫЙ

МЕХАНИЗМ ХАЙНА

РГ

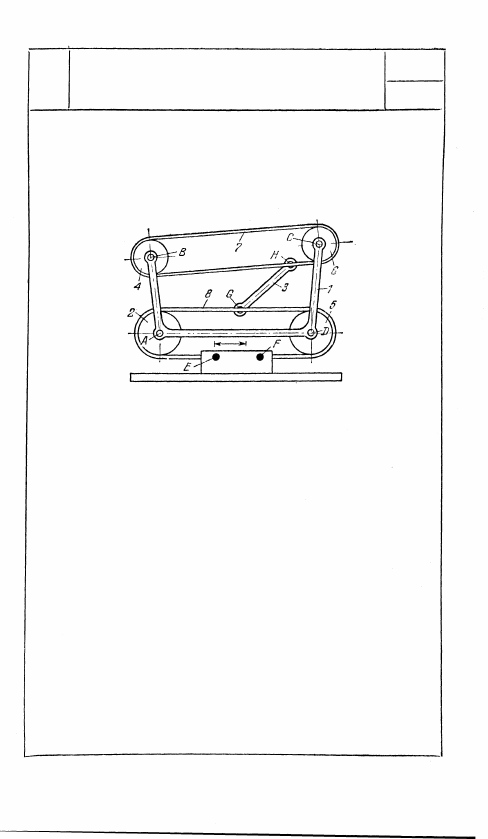

Длины звеньев механизма удовлетво-

ряют условиям: r

2

=r

5

 и r

4

=r

6

, где

r

2

, r

4

, r

5

 и r

6

 — радиусы шкивов 2, 4,

5 к 6. Звено 1, выполненное в форме

П-образного рычага, входит во вра-

щательные пары A, В, С и D со шки-

вами 2, 4, 6 и 5. Гибкое звено 8 ох-

ватывает шкивы 2 и 5 и точками Е

и F жестко скреплено со стойкой.

Гибкое звено 7 охватывает шкивы 4

и 6, вращающиеся вокруг осей В и

С. Звено 3 входит во вращательные

пары H и G с гибкими звеньями 7 и

8. При прямолинейно-поступательном

движении звена 1 шкивы 2 и 5 пере-

катываются по гибкому звену 8, а

шкивы 4 и 6 поворачиваются вокруг

осей B и С, сообщая сложное движе-

ние звену 3.

217

Г

7. МЕХАНИЗМЫ ИЗМЕРИТЕЛЬНЫХ

И ИСПЫТАТЕЛЬНЫХ УСТРОЙСТВ

(18В6—1867)

1866

РЫЧАЖНЫЙ МЕХАНИЗМ КУРВИМЕТРА

С ГИБКИМ ЗВЕНОМ

РГ

И

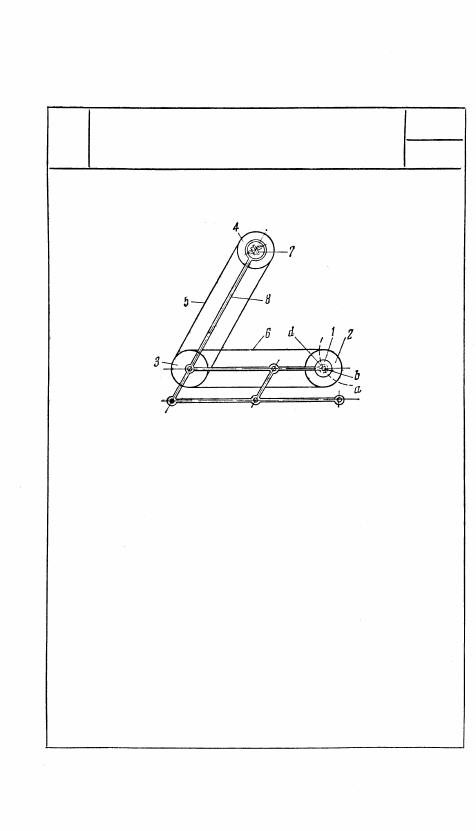

В поле зрения лупы 1, находя-

щейся на месте обводного штиф-

та пантографа, имеются два вза-

имно перпендикулярных штриха

d и b. Точкой пересечения штри-

хов обводят кривую а так, чтобы

штрих d всегда был направлен по

касательной к кривой, а b — по

нормали. Вращение лупы с помо-

щью натянутых на диски 2, 3 и 4

нитей 5 и 6 передается измери-

тельному ролику 7, находящемуся

на звене 8 пантографа, благодаря

чему ролик 7 катится по плоско-

сти чертежа так, что плоскость его

всегда параллельна штриху d. Сле-

довательно, точка соприкоснове-

ния ролика с плоскостью чертежа

описывает кривую, подобную за-

данной, а ролик измеряет длину

дуги этой кривой.

218

1867

РЫЧАЖНЫЙ МЕХАНИЗМ

ДЛЯ ИСПЫТАНИЯ РЕМНЕЙ

РГ

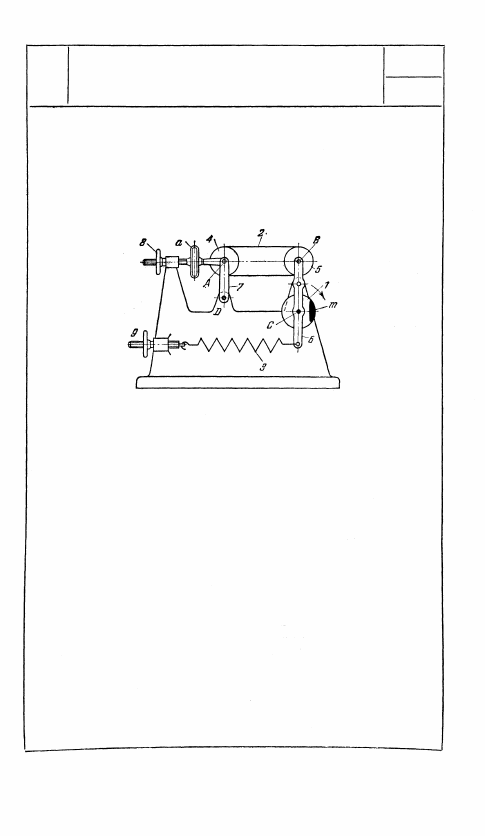

Ремень 2 охватывает шкивы 4 и

5, вращающиеся вокруг осей А и

В. Звено 7 вращается вокруг не-

подвижной оси D, а звено 6 во-

круг неподвижной оси С. Натяже-

ние ремня 2 осуществляется вин-

товым устройством 8 с упругим

элементом а. Диск 1 вращается во-

круг неподвижной оси С звена 6.

На диске 1 укреплена неуравно-

вешенная масса m. При враще-

нии диска 1 испытуемый ремень 2

под действием неуравновешенной

массы т и пружины 3 подверга-

ется действию знакопеременной

нагрузки. Винтовое устройство 9

регулирует натяжение пружины 3.

219
