Механизмы в современной технике (Артоболевский) - часть 311





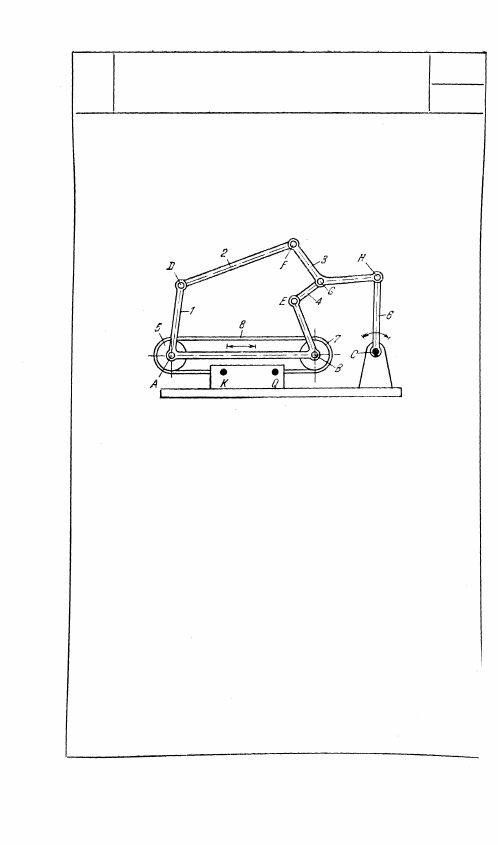

1858

ШАРНИРНО-РЫЧАЖНЫЙ ГУСЕНИЧНЫЙ

МЕХАНИЗМ ХАЙНА

РГ

Длины звеньев механизма удовлетвори

ют условию r

5

 = r

7

, где r

5

 и r

7

 — радиусы

шкивов 5 и 7. Звено 1, имеющее форму

П-образного рычага, входит во враща-

тельные пары A и В со шкивами 5 и 7,

охваченными гибким звеном 8, жестко

скрепленным в точках K и Q со стойкой,

Звено 2 входит во вращательные пары

D и F со звеном 1 и звеном 3, имеющим

форму коленчатого рычага. Звено 4

входит во вращательные пары Е и G со

звеном 1 и звеном 3. Звено 6, вращаю-

щееся вокруг неподвижной оси С, вхо-

дит во вращательную пару H со звеном

3. При прямолинейно-поступательном

движении звена 1 звенья 2, 3 и 4 совер-

шают сложные движения, а звено 6 ка-

чается вокруг оси С.

212

Г

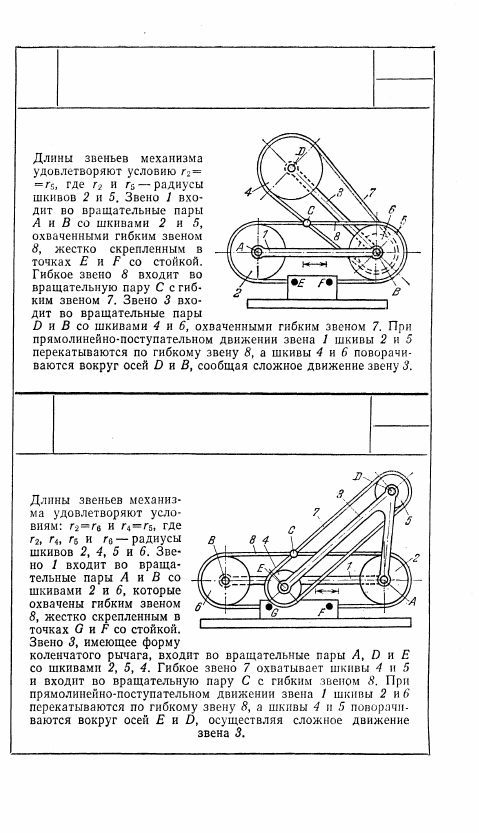

1859

ШАРНИРНО-РЫЧАЖНЫЙ ГУСЕНИЧНЫЙ

МЕХАНИЗМ ХАЙНА

РГ

1860

ШАРНИРНО-РЫЧАЖНЫЙ ГУСЕНИЧНЫЙ

МЕХАНИЗМ ХАЙНА

РГ

213

Г

Г

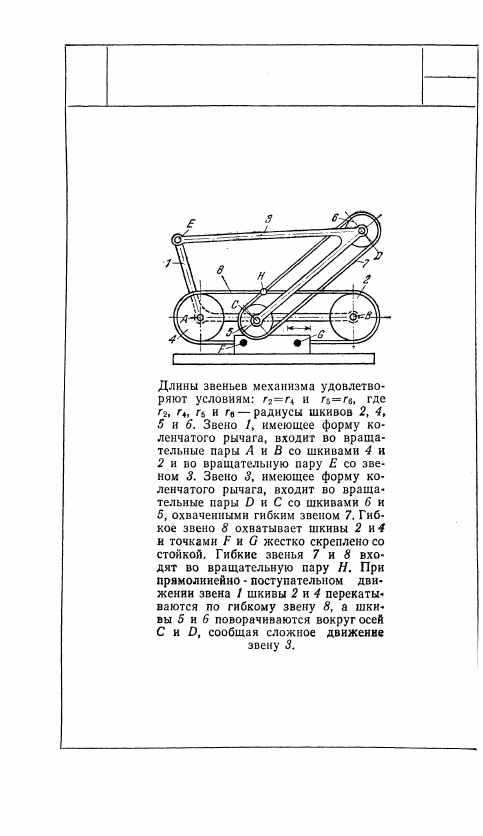

1861

Ш А Р Н И Р Н О - Р Ы Ч А Ж Н Ы Й ГУСЕНИЧНЫЙ

МЕХАНИЗМ ХАЙНА

РГ

214

Г

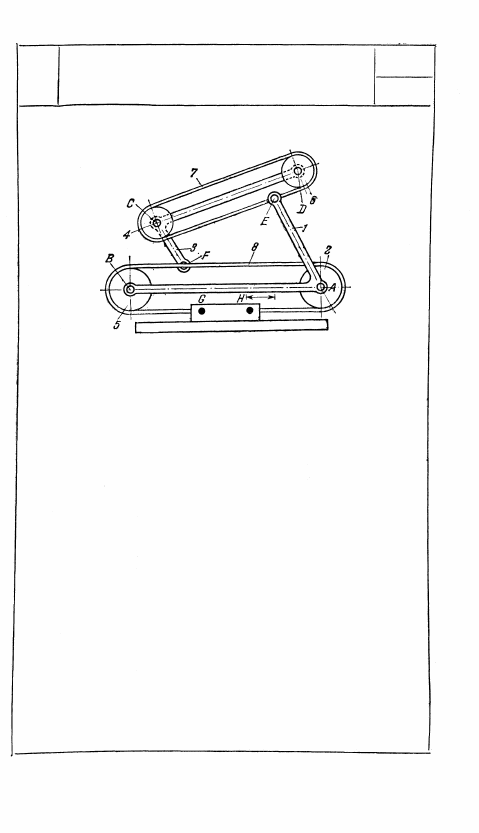

1862

ШАРНИРНО-РЫЧАЖНЫЙ ГУСЕНИЧНЫЙ

МЕХАНИЗМ ХАЙНА

РГ

Длины звеньев механизма

удовлетворяют условиям:

r

2

=r

5

 и r

4

=r

6

, где r

2

, r

4

, r

5

и r

6

— радиусы шкивов 2, 4,

5 и 6. Звено 1, имеющее

форму коленчатого рычага,

входит во вращательные па-

ры A, В и Е со шкивами 2

и 5 и гибким звеном 7. Зве-

но 3, имеющее форму колен-

чатого рычага, входит во

вращательные пары С и D

со шкивами 4 и 6, вращаю-

щимися вокруг осей С и D,

и во вращательную пару F

с гибким звеном 8. Звено 8

охватывает шкивы 2 и 5 и

точками G и H жестко скреп-

лено со стойкой. При прямо-

линейно - поступательном

движении звена 1 шкивы 2

и 5 перекатываются по гиб-

кому звену 5, а шкивы 4 и

6 поворачиваются вокруг

осей С и D, сообщая слож-

ное движение звену 3.

215

Г
