Механизмы в современной технике (Артоболевский) - часть 306

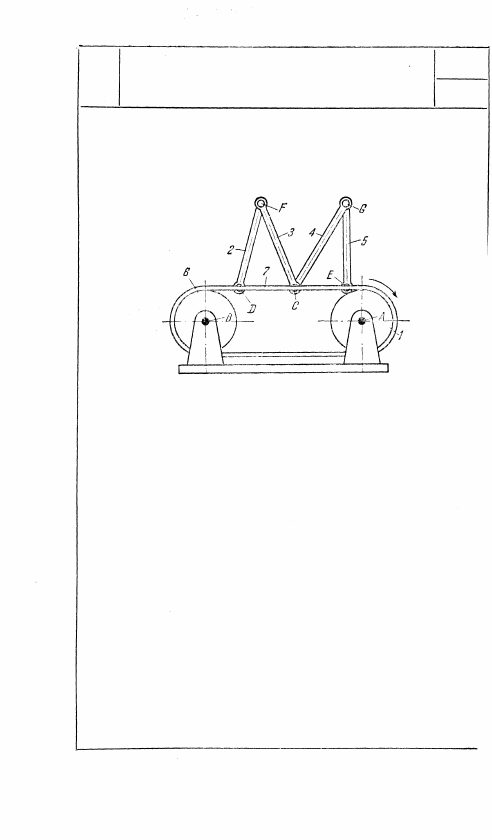

Длины звеньев механизма удовлетворя-

ют условию r

1

 = r

6

, где r

1

 и r

6

 — радиусы

шкивов 1 и 6. Шкив 1, вращающийся во-

круг неподвижной оси A, гибким звеном

7 приводит во вращение вокруг непо-

движной оси В шкив 6. Звенья 2, 3, 4 и

5 входят во вращательные пары D, С и

Е с гибким звеном 7. Звенья 2 и 3 вхо-

дят во вращательную пару F, а звенья

4 и 5 во вращательную пару G. При

вращении шкива 1 вокруг оси A и одно-

временном прохождении точками D, С и

Е прямолинейных участков их пути зве-

нья 2, 3, 4 и 5 имеют выстой относитель-

но гибкого звена 7. При переходе точки

Е на круговые участки ее пути звенья

4 и 5 перемещаются относительно гиб-

кого звена 7. При переходе точки С на

круговой участок ее пути звенья 2 и 3

перемещаются относительно гибкого зве-

на 7.

192

1832

РЫЧАЖНЫЙ МЕХАНИЗМ ХАЙНА

С ГИБКИМ ЗВЕНОМ С ПЕРИОДИЧЕСКИМИ

ВЫСТОЯМИ ВЫХОДНЫХ ЗВЕНЬЕВ

РГ

О

1833

РЫЧАЖНЫЙ МЕХАНИЗМ ХАЙНА С ГИБКИМ

ЗВЕНОМ С ПЕРИОДИЧЕСКИМИ ВЫСТОЯМИ

ВЫХОДНЫХ ЗВЕНЬЕВ

РГ

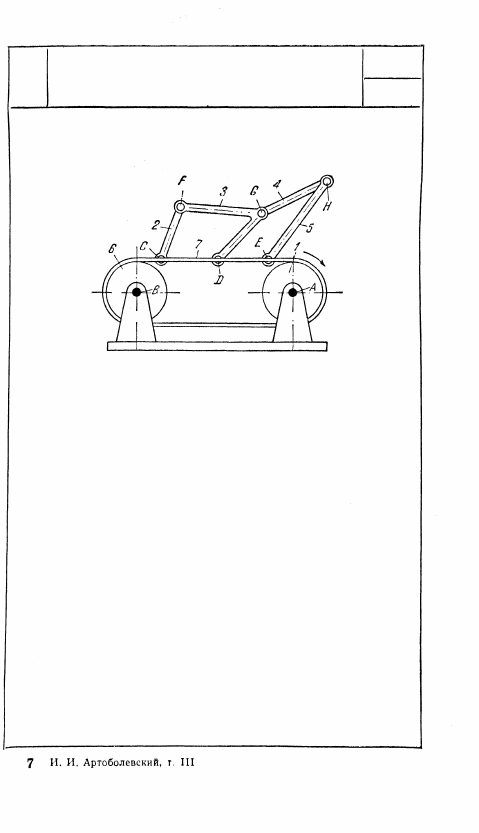

Длины звеньев механизма удовлетворя-

ют условию r

1

 = r

6

 , где r

1

 и r

6

 — радиусы

шкивов 1 и 6. Шкив 1, вращающийся

вокруг неподвижной оси A, гибким зве-

ном 7 приводит во вращение вокруг оси

В шкив 6. Звенья 2, 3 и 5 входят во вра-

щательные пары С, D и Е с гибким зве-

ном 7. Звено 4 входит во вращательные

пары G и Н со звеньями 3 и 5. Звено 3

входит во вращательную пару F со зве-

ном 2. При вращении шкива 1 вокруг

оси А и одновременном прохождении

точками DиE прямолинейных участков

пути звенья 2, 3 и 5 имеют выстой отно-

сительно гибкого звена 7. При переходе

точки Е на круговые участки ее пути

звенья 4 и 5 перемещаются относитель-

но гибкого звена 7. При переходе точки

D на круговой участок ее пути звенья

3 и 2 перемещаются относительно гибко-

го звена 7.

193

О

РГ

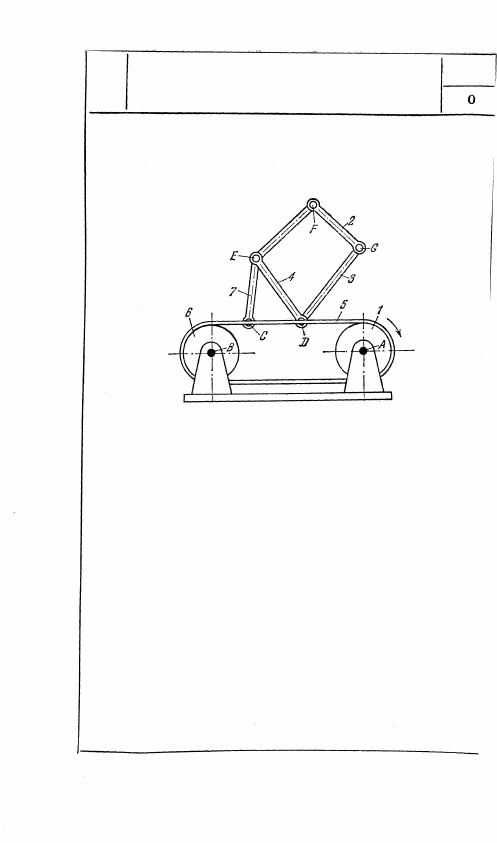

Длины звеньев механизма удовлетворя-

ют условию r

1

 = r

6

, где r

1

 и r

б

 — радиусы

шкивов 1 и 6. Шкив 1, вращающийся

вокруг неподвижной оси А, гибким зве-

ном 5 приводит во вращение вокруг не-

подвижной оси В шкив 6. Звенья 3, 4

и 7 входят во вращательные пары D и

С с гибким звеном 5. Звено 7 входит во

вращательные пары Е и F со звеньями

4 и 2. Звено 2 входит во вращательную

пару G со звеном 3. При вращении шки-

ва 1 вокруг оси А и одновременном про-

хождении точками С и D прямолинейных

участков их пути звенья 2, 3, 4 и 7 име-

ют выстой относительно гибкого звена 5.

При переходе точки D или точки С на

круговые участки ее пути звенья 2, 3,

4 и 7 перемещаются относительно гиб-

кого звена 5.

194

1834

РЫЧАЖНЫЙ МЕХАНИЗМ ХАЙНА С ГИБКИМ

ЗВЕНОМ С ПЕРИОДИЧЕСКИМИ ВЫСТОЯМИ

ВЫХОДНЫХ ЗВЕНЬЕВ

1835

РЫЧАЖНЫЙ МЕХАНИЗМ ХАЙНА

С ГИБКИМ ЗВЕНОМ

С ПЕРИОДИЧЕСКИМИ ВЫСТОЯМИ

ВЫХОДНЫХ ЗВЕНЬЕВ

РГ

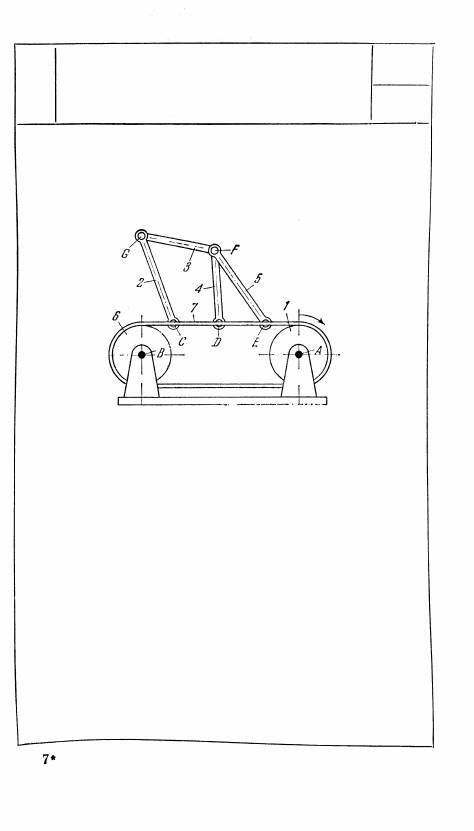

Длины звеньев механизма удовлетворя-

ют условию r

1

 = r

6

, где r

1

 и r

6

 — радиусы

шкивов 1 и 6. Шкив 1, вращающийся

вокруг неподвижной оси А, гибким зве-

ном 7 приводит во вращение вокруг не-

подвижной оси В шкив 6. Звенья 2, 4 и

5 входят во вращательные пары С, D и

Е с гибким звеном 7. Звено 3 входит во

вращательную пару G со звеном 2 и
вращательные пары F со звеньями 4 и

5. При вращении шкива 1 вокруг оси А

и одновременном прохождении точками С,

D и E прямолинейных участков их пути

звенья 2, 3, 4 и 5 имеют выстой относи-

тельно гибкого звена 7. При переходе

одной из точек С, D или Е на круговые

участки ее пути звенья 2, 3, 4 и 5 пере-
мещаются относительно гибкого звена 7.

195

О
