м

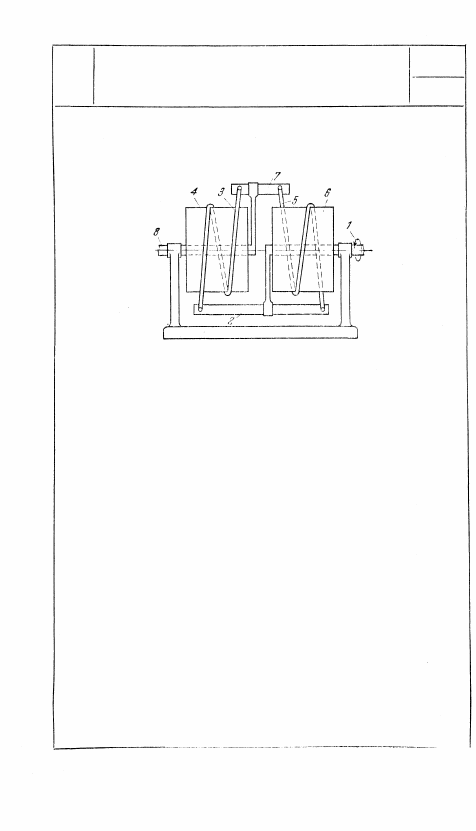

На входном 1 и выходном 8 валах сво-

бодно насажены барабаны 6 и 4, вра-

щающиеся в разные стороны. Входной

вал приводит во вращение траверзу 2, к

которой прикреплены ленты 5 и 3, на-

витые в соответственных вращениям на-

правлениях на барабаны 6 и 4 и сво-

бодными концами присоединенные к тра-

верзе 7, связанной с выходным валом.

При вращении вала 1 в направлении, по-

казанном стрелкой, лента 5 обтягивает

барабан 6 и сила трения, возникающая

между ними, приводит во вращение в

том же направлении траверзу 7 и вал 8.

При этом сила трения значительно пре-

вышает силу, с которой лента 3 обтяги-

вает барабан 4. При вращении вала 1 в

обратном направлении движение валу 8

передается с помощью ленты 5 и бара-

бана 6. При перемене направления вра-

щения вала 1 вал 8 начинает двигаться

с некоторым опозданием, так как между

лентами и барабаном имеется неболь-

шой зазор. Возникающий при этом холо-

стой ход может быть компенсирован

специальным механизмом.

184

1820

РЫЧАЖНЫЙ МЕХАНИЗМ С ГИБКИМ

ЗВЕНОМ ДЛЯ  У С И Л Е Н И Я

ПЕРЕДАВАЕМОГО МОМЕНТА

РГ

5. МЕХАНИЗМЫ С ОСТАНОВКАМИ (1821 — 1838)

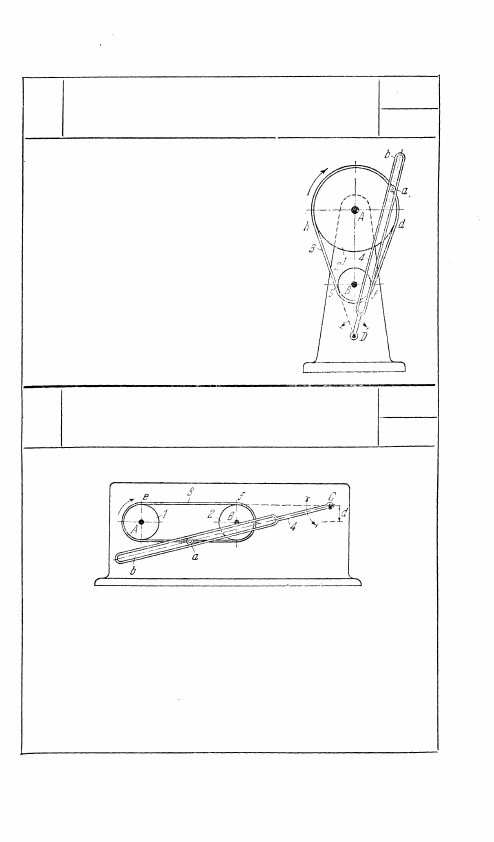

1821

КУЛИСНЫЙ МЕХАНИЗМ АРТОБОЛЕВСКОГО

С ГИБКИМ ЗВЕНОМ С ДВУМЯ

ОСТАНОВКАМИ ВЫХОДНОГО ЗВЕНА

РГ

О

Длины звеньев механизма удовлетворя-

ют условию AD : BD = r

1

 : r

2

, где r

1

 и

r

2

 — радиусы шкивов 1 и 2. Шкив 1,

вращающийся вокруг неподвижной оси

A, гибким звеном 3 приводит во враще-

ние вокруг неподвижной оси В шкив 2.

Палец а гибкого звена 3 скользит в про-

рези b кулисы 4, вращающейся вокруг

неподвижной оси D. При вращении шки-

ва 1 вокруг оси А кулиса 4 качается

вокруг оси D. При прохождении паль-

цем а участков df и gh его пути кулиса

4 имеет остановки в крайних своих по-

ложениях.

1822

КУЛИСНЫЙ МЕХАНИЗМ АРТОБОЛЕВСКОГО

С ГИБКИМ ЗВЕНОМ С ОСТАНОВКОЙ

ВЫХОДНОГО ЗВЕНА

РГ

О

Длины звеньев механизма удовлетворяют условию r

1

 = r

2

 где

r

1

 и r

2

 — радиусы шкивов 1 и 2; кратчайшее расстояние d от

точки С до направления АВ равно d=r

1

. Шкив 1, вращающий-

ся вокруг неподвижной оси A, гибким звеном 3 приводит во

вращение вокруг неподвижной оси В шкив 2. Палец а гибко-

го звена 3 скользит в прорези b кулисы 4, вращающейся вокруг

неподвижной оси С. При вращении шкива 1 вокруг оси A ку-

лиса 4 качается вокруг оси С. При прохождении пальцем а

участка ef его пути кулиса 4 имеет остановку в крайнем по-

ложении.

185

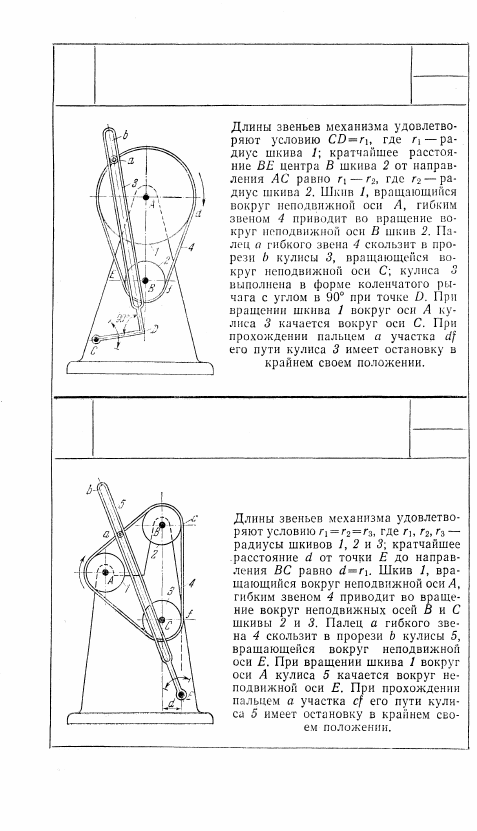

1823

КУЛИСНЫЙ МЕХАНИЗМ АРТОБОЛЕВСКОГО

С ГИБКИМ ЗВЕНОМ С ОСТАНОВКОЙ

ВЫХОДНОГО ЗВЕНА

РГ

РГ

186

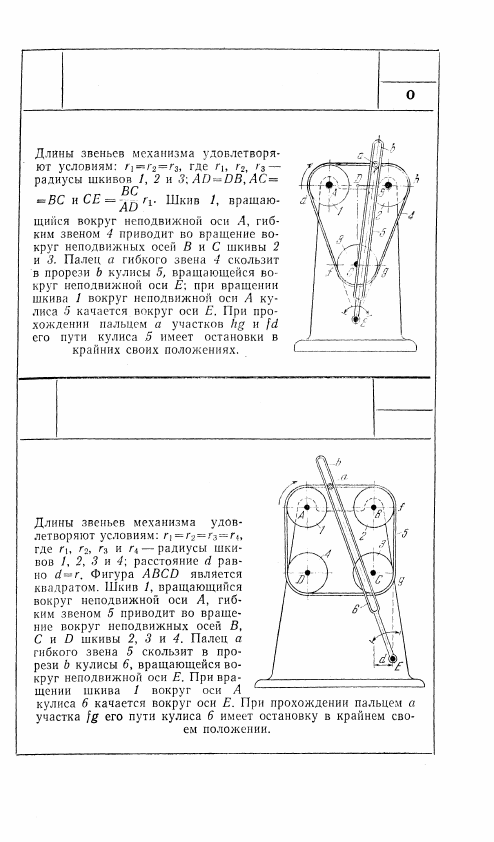

1824

КУЛИСНЫЙ МЕХАНИЗМ АРТОБОЛЕВСКОГО

С ГИБКИМ ЗВЕНОМ С ОСТАНОВКОЙ

ВЫХОДНОГО ЗВЕНА

О

О

1825

КУЛИСНЫЙ МЕХАНИЗМ АРТОБОЛЕВСКОГО

С ГИБКИМ ЗВЕНОМ С ДВУМЯ

ОСТАНОВКАМИ ВЫХОДНОГО ЗВЕНА

РГ

1826

КУЛИСНЫЙ МЕХАНИЗМ АРТОБОЛЕВСКОГО

С ГИБКИМ ЗВЕНОМ

С ОСТАНОВКОЙ ВЫХОДНОГО ЗВЕНА

РГ

О

187
