1827

Длины звеньев механизма удов-

летворяют условию r

1

 = r

2

, где

r

1

 и r

2

 — радиусы шкивов 1 и 2.

Ось прорези в ползуне 3 па-

раллельна направлению АВ и

образует угол 90° с осью на-

правляющих р — р. Шкив 1,

вращающийся вокруг непод-

вижной оси A, гибким звеном 4

приводит во вращение вокруг

неподвижной оси В шкив 2. Па-

лец а гибкого звена 4 сколь-

зит в прорези b ползуна 3,

скользящего в неподвижных на-

правляющих р — р. При вра-

щении шкива 1 вокруг оси А

ползун 3 движется возвратно-

поступательно в направ-

ляющих р — р. При прохожде-

нии пальцем а участков fg и

dh его пути ползун 3 имеет ос-

тановки в крайних своих поло-

жениях.

188

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

АРТОБОЛЕВСКОГО С ГИБКИМ ЗВЕНОМ

С ДВУМЯ ОСТАНОВКАМИ

ВЫХОДНОГО ЗВЕНА

РГ

О

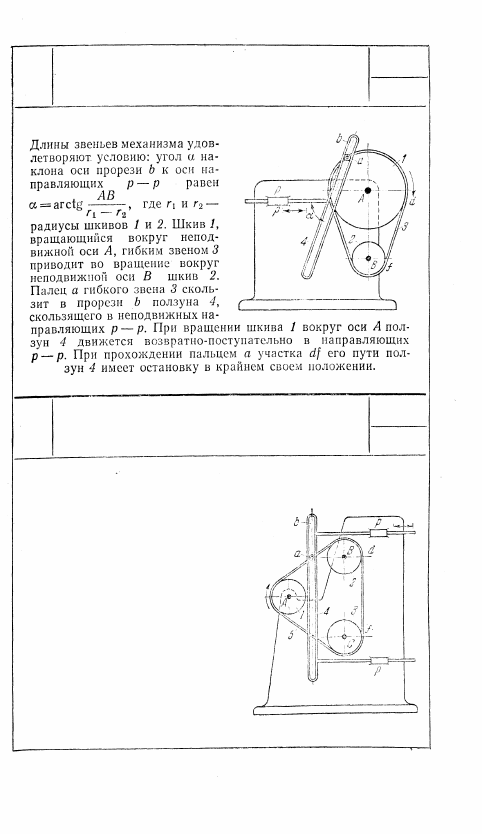

1828

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

АРТОБОЛЕВСКОГО С ГИБКИМ ЗВЕНОМ

С ОСТАНОВКОЙ ВЫХОДНОГО ЗВЕНА

РГ

1829

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

АРТОБОЛЕВСКОГО С ГИБКИМ ЗВЕНОМ

С ОСТАНОВКОЙ ВЫХОДНОГО ЗВЕНА

РГ

О

Длины звеньев механизма удов-

летворяют условию r

1

 = r

2

 = r

3

, где

r

1

, r

2

, r

3

 — радиусы шкивов 1, 2 и

3. Ось прорези ползуна 4 парал-

лельна направлению ВС и образу-

ет угол 90° с осью направляющих

р — р. Шкив 1, вращающийся во-

круг неподвижной оси A, гибким

звеном 5 приводит во вращение

вокруг неподвижных осей B и С

шкивы 2 и 3. Палец а гибкого зве-

на 5 скользит в прорези b ползу-

на 4, скользящего в неподвижных

направляющих р — р. При враще-

нии шкива 1 ползун 4 движется

прямолинейно в направляющих

р — р. При прохождении пальцем

а участка df его пути ползун 4

имеет остановку в крайнем своем

положении.

189

О

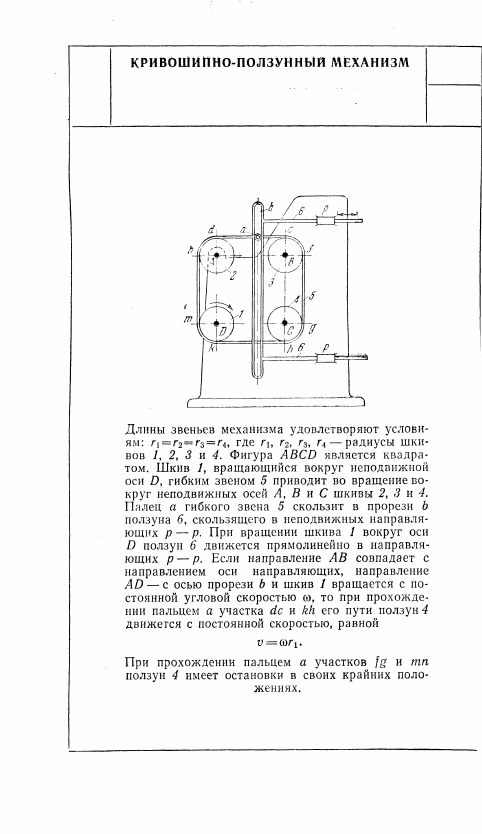

1830

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ
АРТОБОЛЕВСКОГО С ГИБКИМ ЗВЕНОМ

С ДВУМЯ ОСТАНОВКАМИ ВЫХОДНОГО

ЗВЕНА

РГ

190

О

1831

РЫЧАЖНЫЙ МЕХАНИЗМ ХАЙНА

С ГИБКИМ ЗВЕНОМ С ПЕРИОДИЧЕСКИМИ

ВЫСТОЯМИ ВЫХОДНЫХ ЗВЕНЬЕВ

РГ

Длины звеньев механизма удовлетворя-

ют условию r

1

 = r

4

, где r

1

 и r

4

 — радиусы

шкивов 1 и 4. Шкив 1, вращающийся

вокруг неподвижной оси A, гибким зве-

ном 5 приводит во вращение вокруг не-

подвижной оси В шкив 4. Звенья 2 и 3,

входящие во вращательную пару D вхо-

дят во вращательные пары С и Е с гиб-

ким звеном 5. При вращении шкива 1

вокруг оси А и одновременном прохож-

дении точками С и Е прямолинейных

участков их пути звенья 2 и 3 имеют

выстой относительно гибкого звена 5.

При переходе точек С и Е на круговые

участки их пути звенья 2 и 3 перемеща-

ются относительно гибкого звена 5.

191
