Механизмы в современной технике (Артоболевский) - часть 294

1758

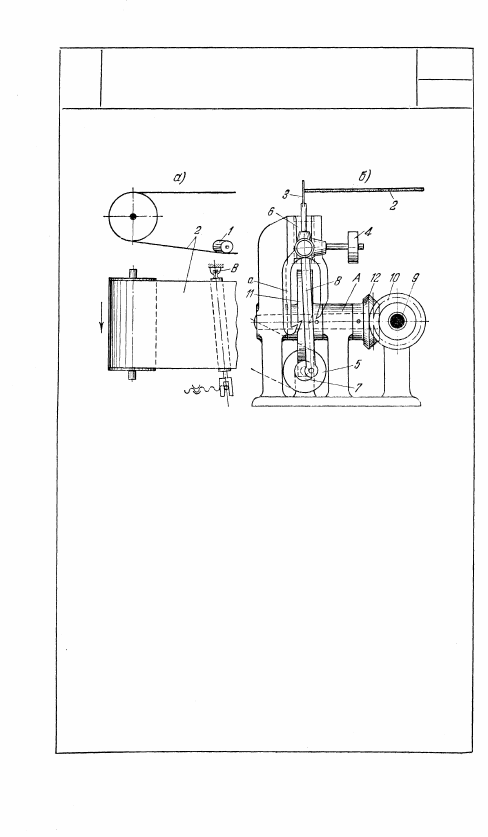

РЫЧАЖНО-ХРАПОВОЙ МЕХАНИЗМ

РЕГУЛИРОВАНИЯ ПОЛОЖЕНИЯ РЕМНЯ

РХ

ЦУ

При сползании ремня 2 в одном из направлений, показанных

стрелкой, направляющий ролик 1 поворачивается относитель-

но неподвижной оси В (см. рис. а). При этом силы трения

между ремнем 2 и роликом 1 возвращают ремень в среднее

положение. Поророт ролика осуществляется механизмом,

представленным на рис. б. Звено 3 под действием груза 4 на-

ходится в постоянном контакте с ребром ремня 2, Шкив 5,

получающий вращение от независимого привода, сообщает

возвратно-поступательное движение посредством кривошипа

7 и шатуна 8 ползуну 6, шарнирно связанному со звеном 3.

При правильном положении ремня 2 звено 3 занимает поло-

жение, показаное на рис. б, и жестко связанные с ним собачки

а движутся вхолостую. При сползании ремня 2 в каком-либо

направлении звено 3 вместе с собачками отклоняется. При

этом одна из собачек сообщает прерывистое вращение в соот-

ветствующем направлении храповому колесу 11, жестко на-

саженному на вал A, который связан с коническим зубчатым

колесом 12. Зубчатое колесо 10, связанное с гайкой сообщает

перемещение винту 9, обеспечивающему поворот ролика 1 в

нужном направлении. Винт 9 и гайка на рисунке а показаны

условно.

144

1759

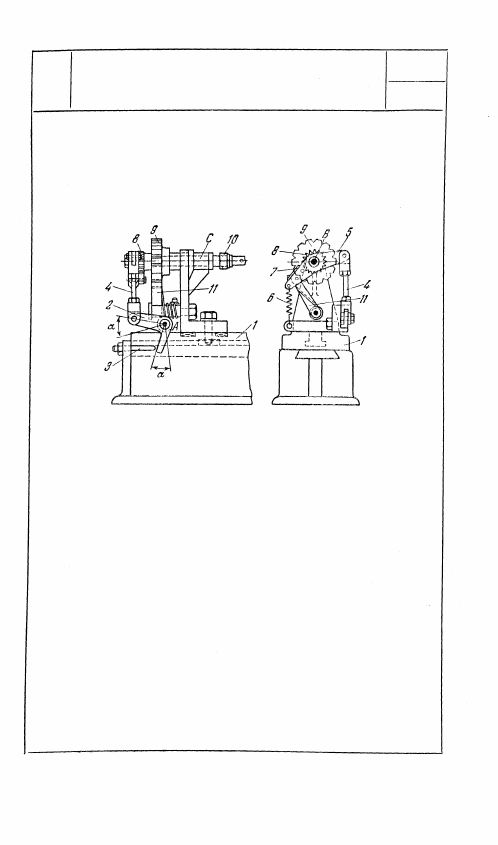

РЫЧАЖНО-ХРАПОВОЙ МЕХАНИЗМ

ДЛЯ РАЗМЕТКИ ДЕТАЛЕЙ

РХ

При перемещении стола 1 влево коленча-

тый рычаг 2, соприкасаясь с упором 3, по-

ворачивается на заданный угол а вокруг

неподвижной оси A, после чего стол 1 ос-

танавливается. Движение передается рыча-

гу 4, который, опускаясь, поворачивает ры-

чаг 5 вокруг неподвижной оси В, преодо-

левая сопротивление пружины 6. При этом

собачка 7, закрепленная на рычаге 5, пово-

рачивает храповое колесо 8 на один зуб.

Вместе с храповым колесом 8 поворачива-

ется вал С, на котором жестко насажены

колесо 9 и размечаемая деталь 10. После

поворота детали 10 на заданный угол стол 1

перемещается в обратном направлении. Зве-

но 11 фиксирует положение детали 10 пос-

ле поворота.

145

ЦУ

1760

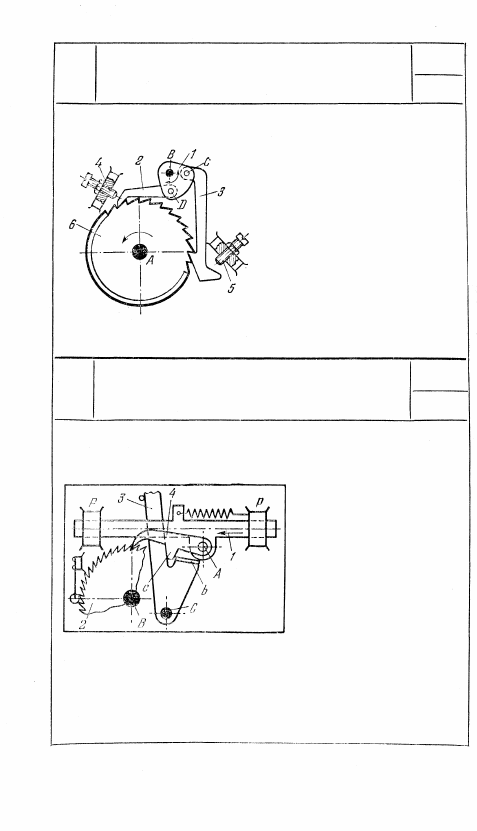

РЫЧАЖНО-ХРАПОВОЙ МЕХАНИЗМ

ЭЛЕКТРИЧЕСКИХ ЧАСОВ

РХ

ЦУ

Звено 1 вращается вокруг не-

подвижной оси В. В точках С

и D к нему шарнирно присое-

динены собачки 2 и 3, входя-

щие в зацепление с храповым

колесом 6, вращающимся во-

круг неподвижной оси A. При

качании звена 1 собачки 2 и 3

попеременно поворачивают хра-

повое колесо на один зуб. Ус-

тановочные винты 4 и 5 слу-

жат для предотвращения про-

скакивания храпового колеса.

Штанга 1 скользит в не-

подвижных направля-

ющих р — р. В точке А

к ней шарнирно присо-

единена собачка 4. Хра-

повое колесо 2 враща-

ется вокруг неподвижной

оси В. При передвиже-

нии штанги 1 в направ-

лении, указанном стрел-

кой, собачка 4 поворачи-

вает храповое колесо 2

и связанный с ним валик с бумагой (на чертеже не показано).

Поворотом вокруг оси С рычага 3, по лапке b которого сколь-

зит в начале поворота выступ с собачки 4, регулируется рас-

стояние между строками печатаемого текста.

146

1761

РЫЧАЖНО-ХРАПОВОЙ СТРОКОПОДАЮЩИЙ

МЕХАНИЗМ ПИШУЩЕЙ МАШИНКИ

РХ

ЦУ

1762

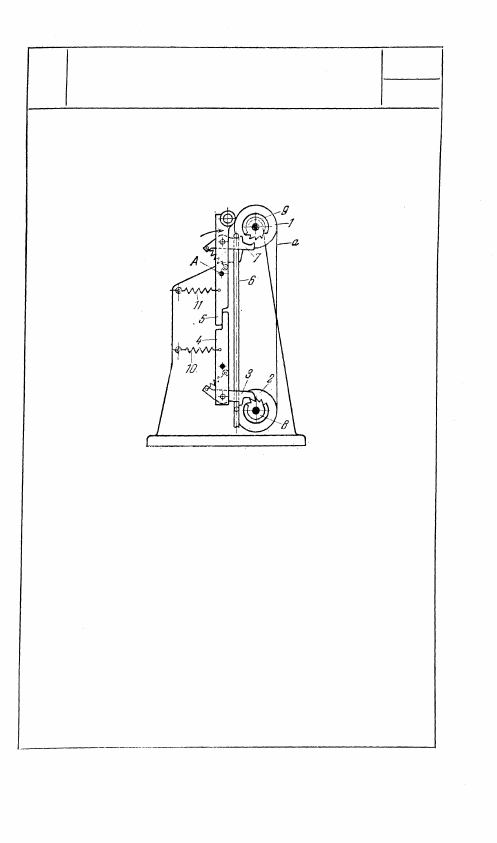

РЫЧАЖИО-ХРАПОВОЙ МЕХАНИЗМ

ДЛЯ ПЕРЕКЛЮЧЕНИЯ НАПРАВЛЕНИЯ

ПОДАЧИ ЛЕНТЫ В КОНТРОЛЬНЫХ ЧАСАХ

При повороте рычага 5 вокруг непод-

вижной оси А в направлении, указанном

стрелкой, рычаг 4, поворачиваясь, пере-

мещает собачку 3, которая приводит в

движение храповое колесо 8; при этом

лента а сматывается с барабана 1 и на-

матывается на барабан 2. При переклю-

чении тяги 6 вверх собачка 3 выходит

из зацепления с колесом 8, а собачка 7

входит в зацепление с колесом 9. При

повороте рычага 5 собачка 7 приводит

в движение храповое колесо 9 и застав-

ляет ленту а двигаться в обратном на-

правлении. Пружины 10 и 11 служатдля

силового замыкания механизма.

147

РХ

ЦУ
