7. МЕХАНИЗМЫ ОСТАНОВОВ, СТОПОРОВ

И ЗАПОРОВ (1749—1751)

1749

РЫЧАЖНО-ХРАПОВОЙ

МЕХАНИЗМ СТОПОРА

РХ

03

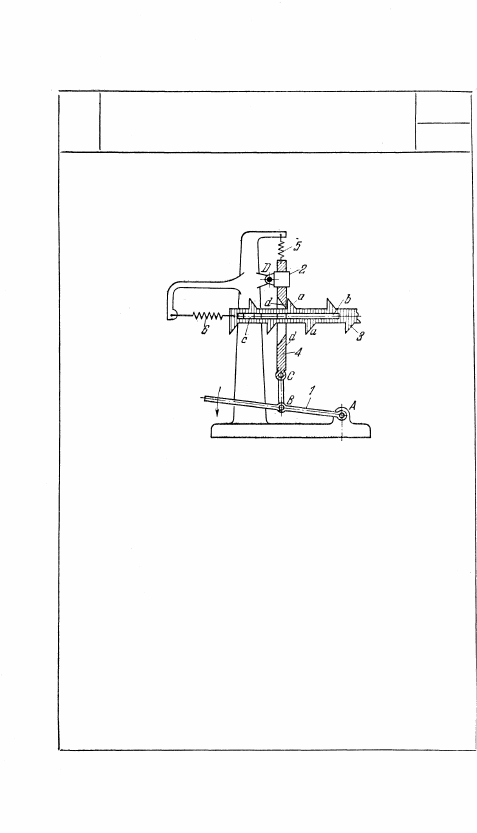

Звено 3, снабженное выступами а, име-

ет прорезь b, скользящую по неподвиж-

ному сухарю с. Движение звена 3 осу-

ществляется пружиной 6. Ползун 4 ме-

ханизма ABCD скользит в направляю-

щей 2 и снабжен выступами d. Звено 3

застопоривается при вхождении в за-

цепление с выступами а и d. При пово-

роте звена 1 в направлении, указанном

стрелкой, в зацепление входят верхние

выступы а звена 3. Нижние выступы а

звена 3 входят в зацепление под воздей-

ствием пружины 5. Звено 2 имеет воз-

можность некоторого дополнительного

вращения вокруг неподвижной оси D,

что предупреждает от резкого вхожде-

ния выступов а и d в зацепление.

136

1750

РЫЧАЖНО-ХРАПОВОЙ

МЕХАНИЗМ СТОПОРА

РХ

03

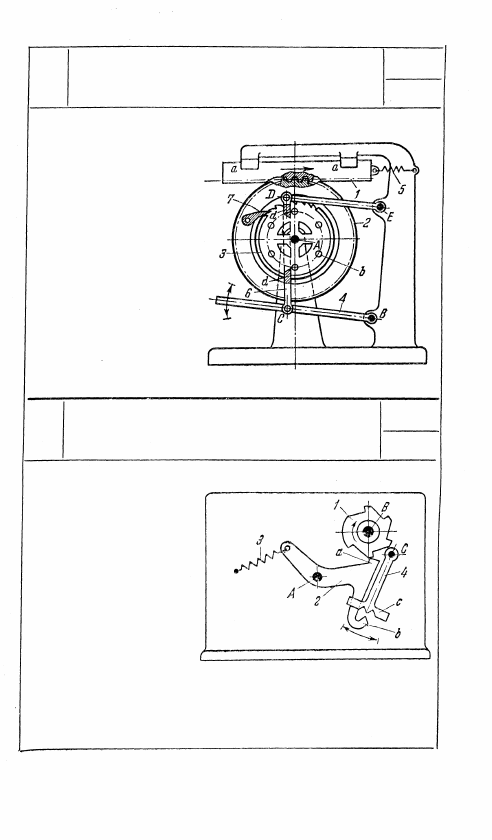

Зубчатая рейка 1 дви-

жется поступательно в

направляющих а под

действием пружины 5.

Рейка приводит во вра-

щение вокруг неподвиж-

ной оси А зубчатое ко-

лесо 2, связанное посред-

ством собачки 7 с хра-

повым колесом 3. Храпо-

вое колесо 3 снабжено

цевками b, а шатун 6

шарнирно-рычажного ме-

ханизма BCDE — упора-

ми d. Храповое колесо 3

при качании рычага 4

имеет остановки в мо-

менты, когда цевки b ко-

леса 3 касаются упоров d.

1751

РЫЧАЖНО-ХРАПОВОЙ

МЕХАНИЗМ СТОПОРА

РХ

03

Храповое колесо 1 вра-

щается вокруг неподвиж-

ной оси В. Рычаг 2, яв-

ляющийся собачкой, име-

ет два зуба а и b и

вращается вокруг непо-

движной оси A. Рычаг 4,

имеющий прорези с, ка-

чается вокруг неподвиж-

ной оси С независимо

от вращения диска 1.

При повороте храпо-

вого колеса 1 выступ а

рычага 2, находящегося

под действием пружины

3, заходит во впадину диска. Рычаг 2 повертывается вокруг

оси А и зуб b входит в одну из прорезей на качающемся ры-

чаге 4, препятствуя его движению. При дальнейшем повороте

храпового колеса 1 выступ а рычага 2 выходит из впадины

диска 1 и зуб b отходит от рычага 4.

137

8. МЕХАНИЗМЫ ГРУЗОПОДЪЕМНЫХ

УСТРОЙСТВ (1752)

1752

РЫЧАЖНО-ХРАПОВОЙ РЕЕЧНЫЙ

РЕГУЛЯТОР ВЫСОТЫ ПОДВЕСА ГРУЗА

РХ

Гп

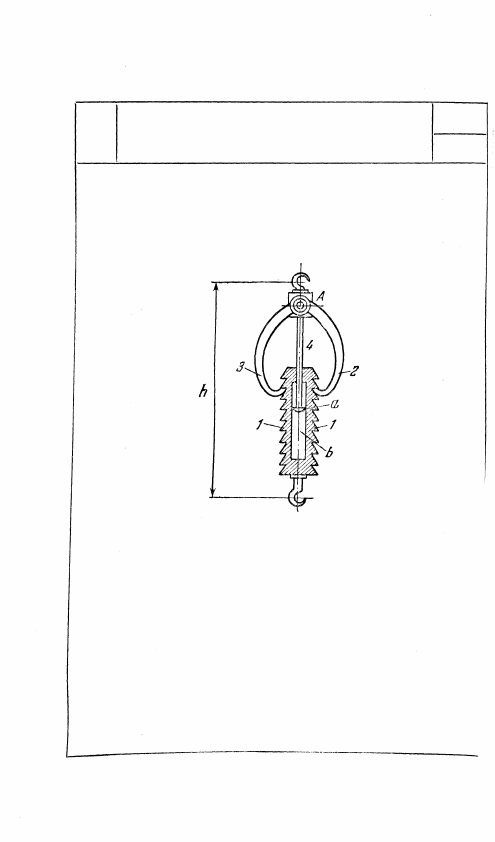

Собачки 2 и 3 вращают-

ся вокруг оси А. Стер-

жень 4 заканчивается

головкой а, скользящей

в направляющей b. Рас-

стояние h между крюка-

ми регулируется посред-

ством захвата храповой

рейки 1 в различных по-

ложениях собачками

2

 и 3.

138

9. МЕХАНИЗМЫ СОРТИРОВКИ, ПОДАЧИ

И  П И Т А Н И Я (1753—1754)

1753

РЫЧАЖНО-ХРАПОВОЙ МЕХАНИЗМ

ПРЕРЫВИСТОЙ ПОДАЧИ

РХ

СП

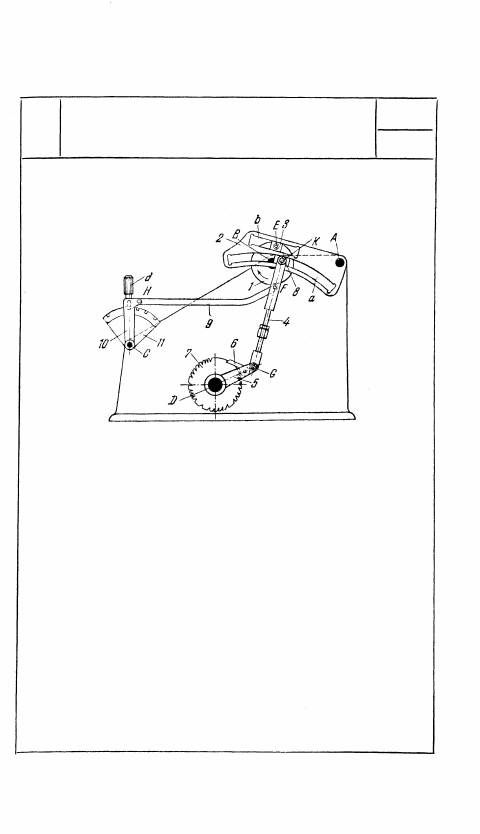

Кривошип 1, вращающийся вокруг неподвижной

оси В, входит во вращательную пару Е с ползу-

ном 3, скользящим в направляющей b кулисы 2,

вращающейся вокруг неподвижной оси А. Звено 4

входит во вращательные пары K, F и G с ползу-

ном 8 и звеньями 9 и 5. Ползун 8 скользит в ду-

говой направляющей а. Звено 5, вращающееся во-

круг неподвижной оси D, имеет шарнирную со-

бачку 6. При вращении кривошипа 1 в направ-

лении, указанном стрелкой, кулисе 2 сообщается

качательное движение. Движение кулисы 2 пере-

дается собачке 6, которая, упираясь в зубья хра-

пового колеса 7, поворачивает его на соответст-

вующий угол вокруг неподвижной оси D. Угол

поворота колеса 7 зависит от положения точки Н.

Поворачивая рукоятку d звена 10 вокруг непо-

движной оси С, устанавливают рычаг 10 в соот-

ветствующем положении, фиксируемом рукоят-

кой d, входящей в отверстия сектора 11, отчего

изменяется положение точки H.
