Механизмы в современной технике (Артоболевский) - часть 293

1754

РЫЧАЖНО-ХРАПОВОЙ МЕХАНИЗМ

ПРЕРЫВИСТОЙ ПОДАЧИ

РХ

СП

Рычаг 1, шарнирно соединенный с пол-

зуном 2, совершает возвратно-поступа-

тельное движение под действием руко-

ятки 3. При перемещении конца а ры-

чага 1 по направляющей b стойки ко-

нец d рычага 1, упираясь в зубья зве-

на 4, перемещает его вверх. При сопри-

косновении с выступами с рычаг 1 пово-

рачивается против часовой стрелки и его

конец d выходит из зацепления со зве-

ном 4, которое под действием пружины

5 перемещается вниз. Таким образом,

при перемещении ползуна 2 вверх ры-

чаг 1, совершая периодически качатель-

ное движение, сообщает зубчатому зве-

ну 4 прерывистую подачу.

140

10. МЕХАНИЗМЫ ИЗМЕРИТЕЛЬНЫХ

И ИСПЫТАТЕЛЬНЫХ УСТРОЙСТВ (1755)

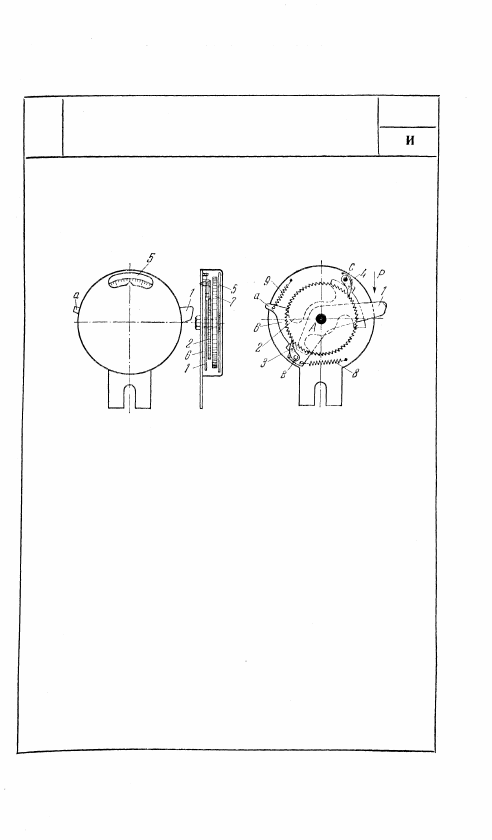

1755

РЫЧАЖНО-ХРАПОВОЙ

МЕХАНИЗМ СЧЕТЧИКА

РХ

Каждая из деталей, число которых регистриру-

ется счетчиком, двигаясь в направлении, указан-

ном стрелкой Р, задевает за рычаг 1, который

поворачивается относительно неподвижной оси A.

Соответственно храповое колесо 2 с собачкой 3

поворачивается вокруг оси А на один зуб. Со-

бачка 4, поворачивающаяся вокруг неподвижной

оси С, препятствует противоположному вращению

храпового колеса 2. Диск 5 показывает число

прошедших деталей, В исходное положение диск

5 возвращается при нажатии на выступ а кулач-

ка 6. При этом собачки 3 и 4 под действием зве-

на 6 отходят от храпового колеса 2, которое вме-

сте с диском 5 под действием закрученной пру-

жины 7 поворачивается в противоположную сто-

рону, занимая начальное положение. Пружины

8 и 9 возвращают рычаги 1 и 6 в исходное поло-

жение.

141

11. МЕХАНИЗМЫ ПРОЧИХ ЦЕЛЕВЫХ

УСТРОЙСТВ (1756—1766)

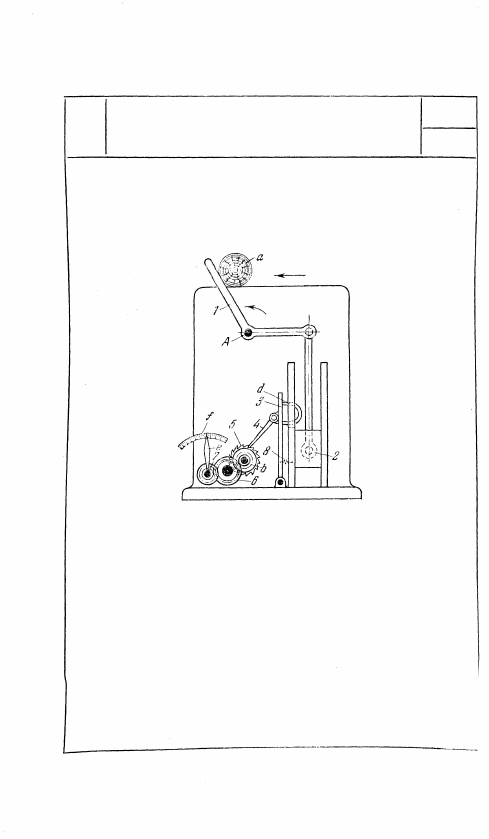

1756

РЫЧАЖНО-ХРАПОВОЙ МЕХАНИЗМ

СЧЕТЧИКА БРЕВЕН

РХ

ЦУ

При перемещении бревна а в направлении,

указанном стрелкой, рычаг 1 поворачива-

ется вокруг неподвижной оси A. Ползун 2

поднимается вверх, давит на скобу d рыча-

га 3, отклоняя его влево; при этом собач-

ка 4 поворачивает храповое колесо 5, же-

стко связанное с зубчатым колесом b. По-

ворот колеса b регистрируется по шкале f

с помощью зубчатых колес 6 и 7 и стрел-

ки е. Пружина 8 возвращает рычаг 3 в ис-

ходное положение.

142

Коленчатый рычаг 1, вращающийся вокруг неподвижной оси

А и находящийся под действием рукоятки 2, поворачивает по-

средством собачки 3 храповое колесо 4 вместе с обоймой 5 на

одно деление. При этом гильзы 6, поступающие по трубке 7,

заполняют отверстия а обоймы 5 и подаются ею в пресс (на

рисунке не показан) в одном и том же положении. Гильзы 6,

поступающие в обойму 5 в положении d, под действием плун-

жера 8 преодолевают сопротивление пружины, не показанной

на чертеже, и поступают по каналу b неподвижного диска 9

в пресс. Гильзы, поступающие в обойму 5 в положении f, по-

даются в пресс, минуя канал b, так как плунжер 8 при таком

положении гильз не оказывает давления на их дно и пружина

закрывает канал b.

143

1757

РЫЧАЖНО-ХРАПОВОЙ

МЕХАНИЗМ ПОДАЧИ ГИЛЬЗ

РХ

ЦУ
