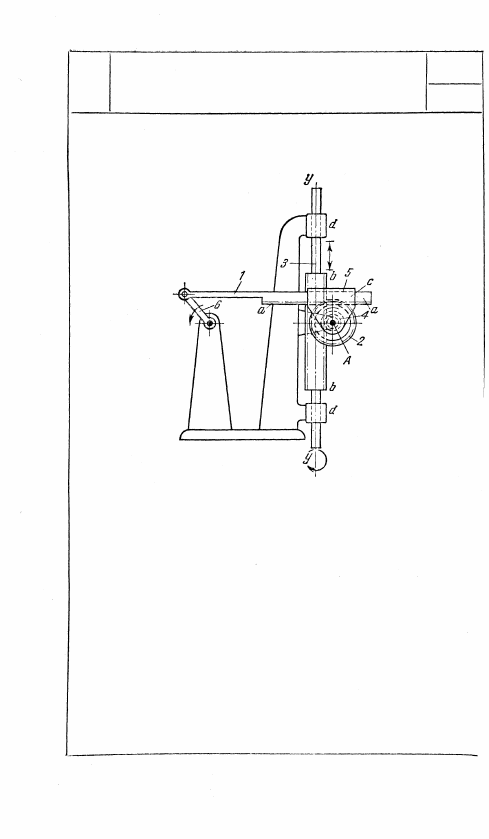

РЫЧАЖНО-ЗУБЧАТЫЙ МЕХАНИЗМ

ЗУБОДОЛБЕЖНОГО СТАНКА

РЗ

ЦУ

Звено 1 снабжено зубчатой рейкой а — а,

входящей в зацепление с зубчатым ко-

лесом 2, вращающимся вокруг непо-

движной оси А. С колесом 2 жестко

связано винтовое колесо 4, входящее в

зацепление с винтовой рейкой b — b

звена 3. Рейка а — а скользит в направ-

ляющей с звена 5, которое вращается

вокруг оси А. При вращении кривошипа

6 колесу 4 сообщается качательное дви-

жение вокруг оси A, а звено 3 соверша-

ет возвратно-поступательное движение

в направляющих d — d. Кроме того, зве-

но 3 может совершать вращательное

движение от независимого привода во-

круг оси у —у.

VIII

РЫЧАЖНО-ХРАПОВЫЕ

МЕХАНИЗМЫ

РХ

1. Механизмы четырехзвенные общего назначения

Ч (1701—1712). 2. Механизмы пятизвенные обще-

го назначения П (1713—1716). 3. Механизмы ше-

стизвенные общего назначения Ш (1717—1728).

4. Механизмы многозвенные общего назначения М

(1729—1744). 5. Механизмы с остановками О

(1745). 6. Механизмы переключения, включения и

выключения ПВ (1746—1748). 7. Механизмы оста-

новов, стопоров и запоров ОЗ (1749—1751). 8. Ме-

ханизмы грузоподъемных устройств Гп (1752).

9. Механизмы сортировки, подачи и питания СП

(1753—1754). 10. Механизмы измерительных и ис-

пытательных устройств И (1755). 11. Механизмы

прочих целевых устройств ЦУ (1756—1766).

1. МЕХАНИЗМЫ ЧЕТЫРЕХЗВЕННЫЕ
ОБЩЕГО НАЗНАЧЕНИЯ (1701-1712)

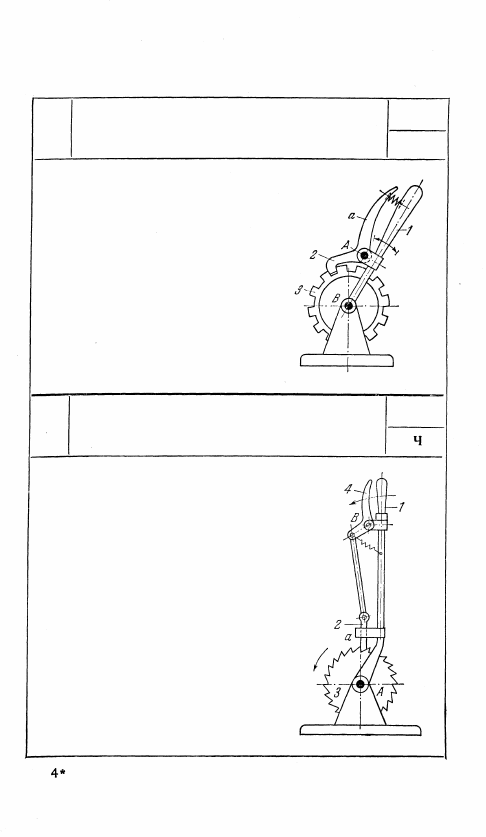

1701

РЫЧАЖНО-ХРАПОВОЙ МЕХАНИЗМ

РХ

Собачка 2 вращается вокруг непод-

вижной оси А. Храповое колесо 3 со-

вершает независимое от рычага 1

вращение вокруг неподвижной оси В.

При повороте рычага 1 вокруг оси В

собачка 2 поворачивает храповое ко-

лесо 3. Выключение собачки произ-

водится поворотом рукоятки а вокруг

оси А в направлении к рычагу 1.

1702

РЫЧАЖНО-ХРАПОВОЙ МЕХАНИЗМ

РХ

Собачка 2 движется поступательно в

направляющей а, жестко связанной с

рычагом 1. Храповое колесо 3 совер-

шает независимое от рычага 1 вра-

щение вокруг неподвижной оси А.

При повороте рычага 1 вокруг оси А

в направлении, указанном стрелкой,

собачка 2 поворачивает храповое ко-

лесо 3. Выключение собачки произво-

дится поворотом рукоятки 4 вокруг

оси В в направлении к рычагу 1.
