1703

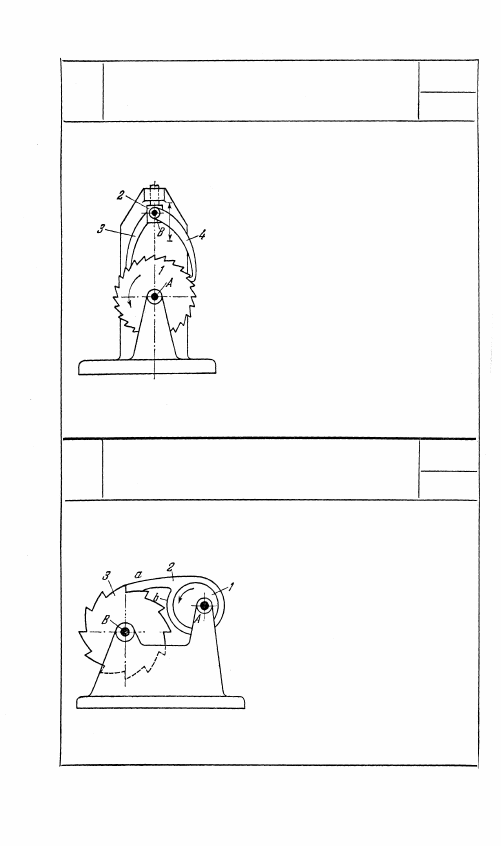

РЫЧАЖНО-ХРАПОВОЙ МЕХАНИЗМ

РХ

Храповое колесо 1 вращает-

ся вокруг неподвижной оси

А. Рычаг 2 вращается вок-

руг неподвижной оси В. В

точках С и D с ним соеди-

нены собачки 4 и 3. Движе-

ние храпового колеса 1 осу-

ществляется собачками 3 и

4, попеременно входящими в

зацепление с колесом 1 при

качании рычага 2. Собачки

3 и 4 одновременно являют-

ся стопорами, предотвращая

возможность обратного дви-

жения колеса 1. За один полный цикл качания рычага 2 коле-

со 1 поворачивается на угол а, равный a=360°/z, где r —

число зубьев колеса 1.

1704

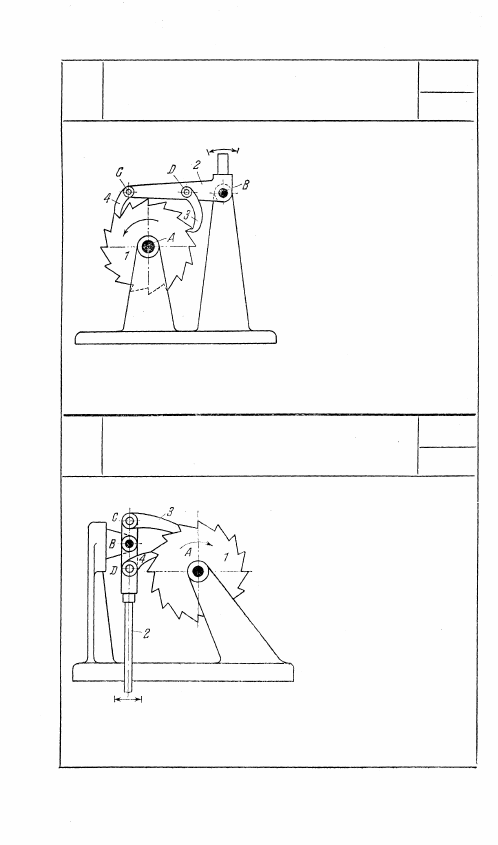

РЫЧАЖНО ХРАПОВОЙ МЕХАНИЗМ

РХ

Храповое колесо 1 вра-

щается вокруг неподвиж-

ной оси А. Рычаг 2 вра-

щается вокруг неподвиж-

ной оси В. В точках С и

D с ним соединены собач-

ки 3 и 4, которые осуще-

ствляют движение коле-

са 1, попеременно входя

с ним в зацепление при

качании рычага 2. Собач-

ки 3 и 4 одновремен-

но являются стопорами,

предотвращая возмож-

ность обратного движения колеса 1. За один полный цикл

качания рычага 2 колесо 1 поворачивается на угол a=360°/z,

где z — число зубьев колеса 1.

100

Ч

ч

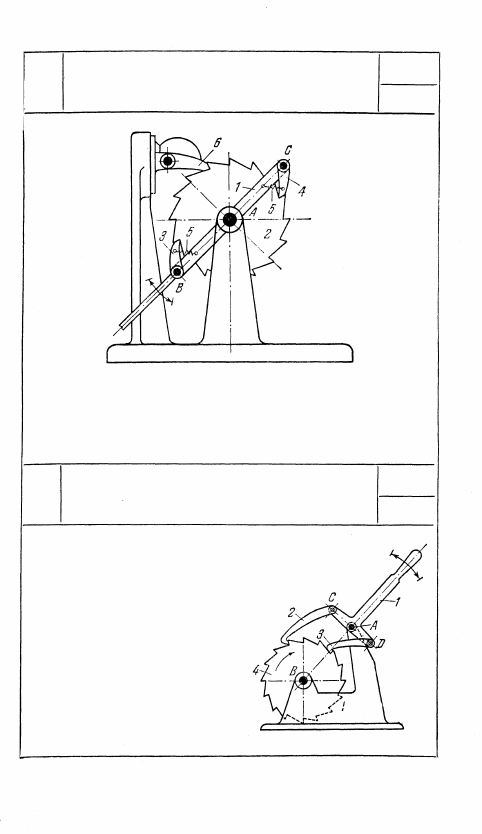

Храповое колесо 2 и рычаг 1 имеют независимые вращения

вокруг неподвижной оси А. В точках B и С с рычагом соеди-

нены собачки 3 и 4 с пружинами 5. Собачка 6 предохраняет

колесо 2 от обратного поворота в моменты, когда собачки

3 и 4 выходят из зацепления.

1706

РЫЧАЖНО-ХРАПОВОЙ МЕХАНИЗМ

РХ

Храповое колесо 4 вращается во-

круг неподвижной оси В. С точ-

ками С и D рычага 1, вращающе-

гося вокруг неподвижной оси A,

соединены собачки 2 и 3. При ка-

чании рычага 1 вокруг неподвиж-

ной оси А собачки 2 и 3 повора-

чивают храповое колесо 4 в на-

правлении, указанном стрелкой.

Собачки 2 и 3 одновременно яв-

ляются стопорами, предотвращая

возможность обратного движения

колеса 4. За один полный цикл ка-

чания рычага 1 колесо 4 повора-

чивается на угол а = 720°/z, где

z — число зубьев колеса 4.

101

1705

РЫЧАЖНО-ХРАПОВОЙ МЕХАНИЗМ

РХ

Ч

Ч

1707

РЫ Ч АЖИО-ХРАПОВОЙ МЕХАНИЗМ

РХ

Храповое колесо 1 вращается вокруг

неподвижной оси А. Собачки 3 и 4

вращаются вокруг неподвижной оси

В. Вращение храпового колеса 1 осу-

ществляется собачками 3 и 4, попе-

ременно входящими в зацепление при

возвратно - поступательном движе-

нии ползуна 2. Собачки 3 и 4 одно-

временно являются стопорами, пре-

дотвращая возможность обратного

движения колеса 1. За один полный

цикл движения ползуна 2 колесо 1

поворачивается на угол а = 720°/z, где

z — число зубьев колеса 1.

1708

РЫЧАЖНО-ХРАПОВОЙ МЕХАНИЗМ

С ЭКСЦЕНТРИКОМ

РХ

Эксцентрик 1 вращается вокруг

неподвижной оси А. Звено 2 име-

ет расширенную втулку b. Храпо-

вое колесо 3 вращается вокруг не-

подвижной оси В. При вращении

эксцентрика 1 в направлении, ука-

занном стрелкой, звено 2 высту-

пом а поворачивает храповое ко-

лесо 3 в том же направлении. За

один оборот эксцентрика звено 2

поворачивает колесо 3 на угол

a=360°/z, где z — число зубьев

колеса 3.

102

Ч

Ч

1709

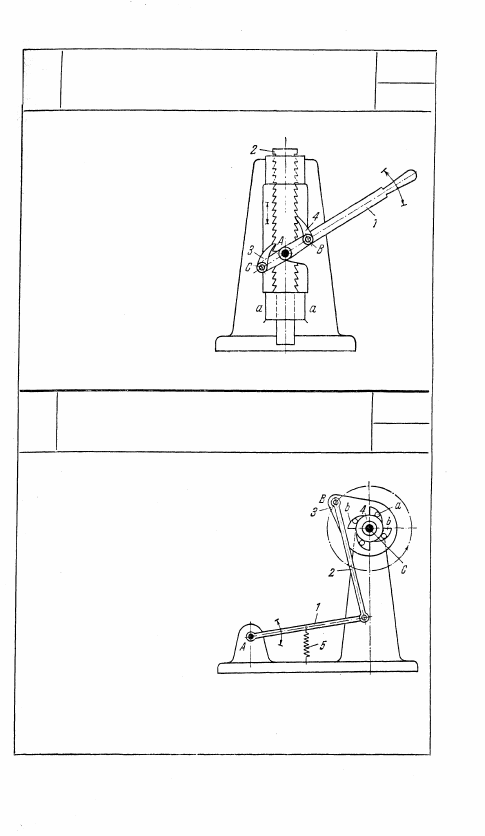

РЫЧАЖНО-ХРАПОВОЙ
РЕЕЧНЫЙ МЕХАНИЗМ

РХ

Рычаг 1 вращается вокруг

неподвижной оси A. В точ-

ках С и В с ним соединены

собачки 3 и 4. Храповая

рейка 2 движется в прямо-

линейных направляющих

а — а. Движение осуществ-

ляется собачками 3 и 4, по-

переменно входящими с ней

в зацепление, которые одно-

временно являются и стопо-

рами, предотвращая воз-

можность обратного движе-

ния рейки 2.

1710

РЫЧАЖНО-ХРАПОВОЙ МЕХАНИЗМ

С РОЛИКОВЫМИ СОБАЧКАМИ

РХ

Звено I совершает движе-

ние вокруг неподвижной оси

А. Шатун 2 входит в точ-

ке В во вращательную пару

со звеном 3, снабженным

клиновыми вырезами b, в

которых заключены ролики.

На валу С свободно враща-

ется кольцо 4. При кача-

тельном движении звена 1

относительно оси А звено 2

приводит в качательное дви-

жение звено 3, которое по-

средством роликов а, закли-

нивающихся в дуговых пазах b, поворачивает кольцо 4 в сто-

рону, обратную направлению движения часовой стрелки. Си-

ловое замыкание осуществляет пружина 5.
