Механизмы в современной технике (Артоболевский) - часть 281





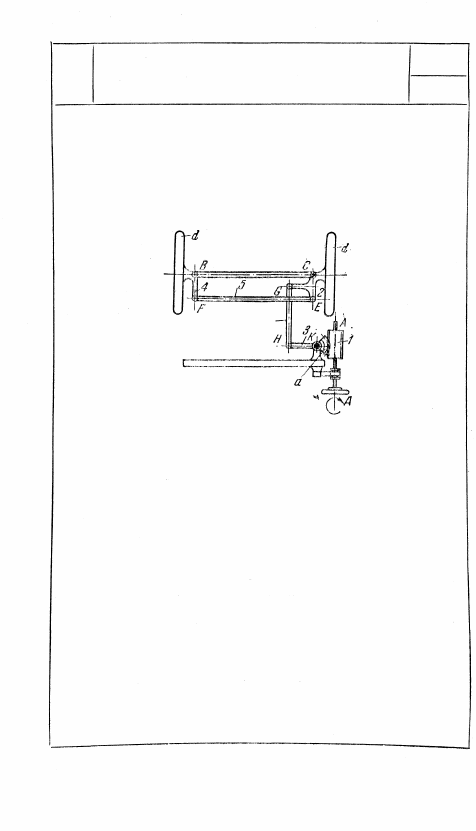

1696

РЫЧАЖНО-ЗУБЧАТЫЙ МЕХАНИЗМ

ПОВОРОТА КОЛЕС ПОВОЗКИ

РЗ

Длины звеньев механизма удов-

летворяют условиям: FЕ = ВС и

BF=CE. Червяк 1, вращаю-

щийся вокруг оси А рамы по-

возки, входит в зацепление с

сектором а звена 3 шарнирно-

го четырехзвенника KHGC. Зве-

но 5 шарнирного параллело-

грамма CEFB входит во вра-

щательные пары Е и F со звень-

ями 2 и 4, с которыми жестко

связаны колеса d. Поворот ко-

лес d вокруг осей В и С рамы

повозки осуществляется пово-

ротом червяка 1 вокруг оси A.

92

ЦУ

РЗ

ЦУ

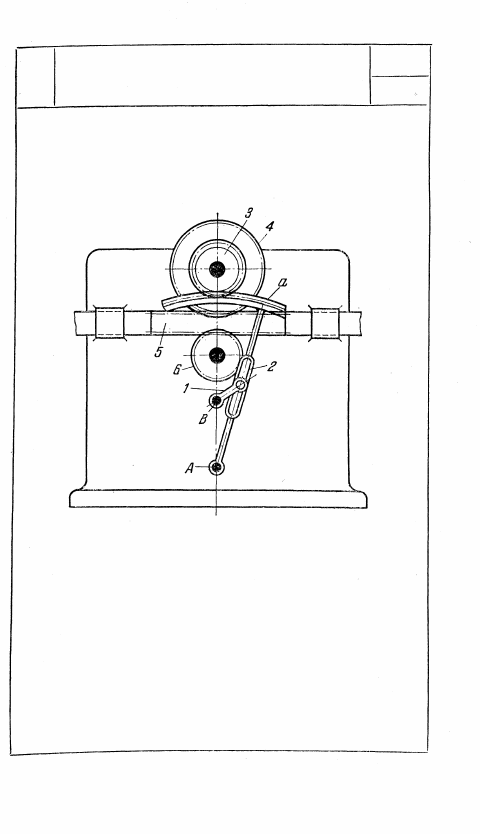

При вращении кривошипа 1 вокруг неподвижной

оси В кулиса 2 качается относительно неподвиж-

ной оси А. На кулисе имеется зубчатый сегмент

а, передающий движение зубчатому колесу 3, на-

ходящемуся на валу печатного цилиндра и жест-

ко связанному с зубчатым колесом 4, которое

непосредственно передает движение талеру 5. Зуб-

чатое колесо 6 служит талеру дополнительной

опорой.

93

1697

РЫЧАЖНО-ЗУБЧАТЫЙ МЕХАНИЗМ

ПРИВОДА ПЕЧАТНОГО ЦИЛИНДРА

И ТАЛЕРА

1698

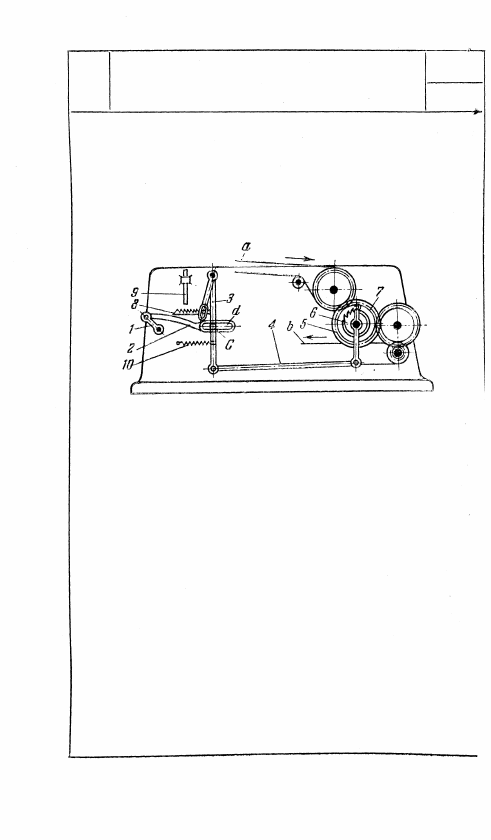

РЫЧАЖНО-ЗУБЧАТЫЙ МЕХАНИЗМ

С ОСТАНОВКАМИ ДЛЯ ПОДАЧИ БУМАГИ

РЗ

ЦУ

От кривошипа 1, находящегося на главном валу

самонаклада, движение передается шатуну 2. Ша-

тун 2 имеет прорезь d, скользящую по пальцу С

звена 3. В крайних положениях, когда прорезь d

упирается в палец С, приводится в движение ко-

ромысло 3; от коромысла движение через тягу

4 и звено 5 с собачкой передается храповому ко-

лесу 6, которое сидит на одном валу с зубчатым

колесом 7. От зубчатого колеса 7 движение пере-

дается верхнему транспортеру а и нижнему тран-

спортеру b. С коромыслом 3 связана храповая

рейка 8, движение которой влево может быть

остановлено защелкой 9, действующей при опу-

скании фрикционных роликов (не показанных на

чертеже), когда подача бумаги должна прекра-

титься. Пружина 10 служит для обратного хода

коромысла 3.

94

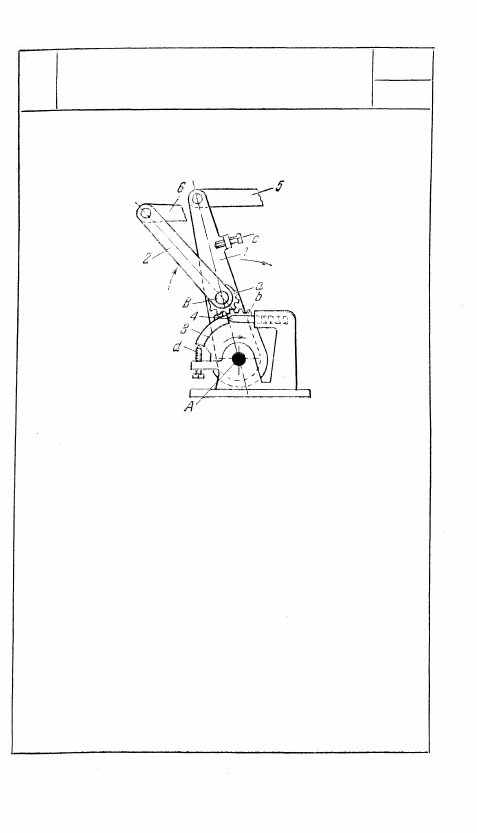

1699

РЫЧАЖНО-ЗУБЧАТЫЙ МЕХАНИЗМ

С ПЕРЕМЕННОЙ ДЛИНОЙ ХОДА ШТАНГ

РЗ

При повороте рычага 1 относительно неподвижной

оси А в сторону, указанную стрелкой, плунжер 4

удерживает от поворота диск 3, свободно враща-

ющийся относительно оси A, благодаря этому ры-

чаг 2, имеющий зубчатый сектор а, входящий в

зацепление с зубчатым сектором b на диске 3,

поворачивается относительно шарнира B, укреп-

ленного на рычаге 1, до тех пор, пока рычаг 2 не

придет в соприкосновение с винтом с. С этого мо-

мента рычаги 1 и 2 движутся вместе до конца

поворота, отжимая плунжер 4. При движении

рычага 1 в направлении, противоположном ука-

занному стрелкой, рычаги 1 и 2 движутся вместе

до того момента, когда диск 3 придет в сопри-

косновение с винтом d на стойке. При дальней-

шем движении рычага 1 рычаг 2, находясь в за-

цеплении с зубчатым сектором b, возвращается в

исходное положение. Таким образом, при кача-

тельном движении рычага 1 Штанги 5 и 6 имеют

переменную длину хода, но в продолжении ча-

сти хода штанги движутся синхронно.

95
