13. МЕХАНИЗМЫ  П Е Р Е К Л Ю Ч Е Н И Я ,

ВКЛЮЧЕНИЯ И ВЫКЛЮЧЕНИЯ (1686)

1686

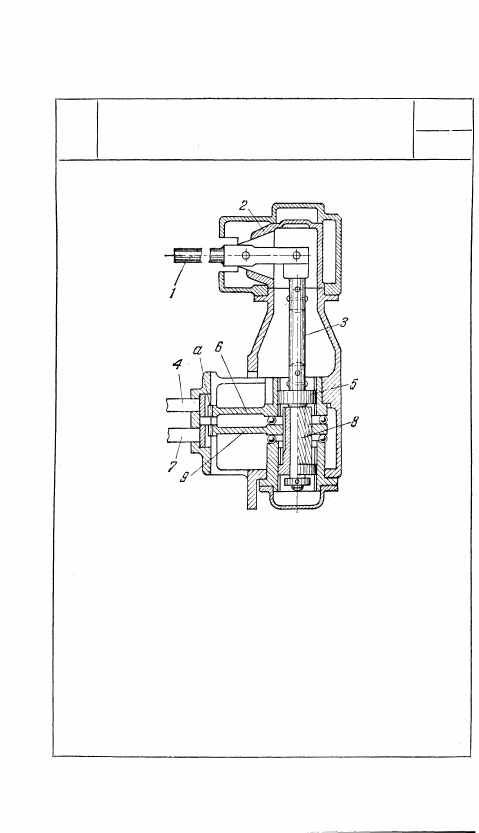

РЫЧАЖНО-ЗУБЧАТЫЙ МЕХАНИЗМ

ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

РЗ

ПВ

При повороте рукоятки 1 в горизонтальной

плоскости поворачиваются кожух 2 и ось 3 и

ползуну 4 сообщается перемещение посредством

зубчатого колеса 5 и звена 6. Правый конец зве-

на 6 представляет собой зубчатое колесо, а ле-

вый — зубчатый сегмент, входящий в зацепление

с зубчатой рейкой а ползуна 4. При повороте ру-

коятки 1 в вертикальной плоскости ось 3, переме-

щаясь в вертикальном направлении, сообщает

ползуну 7 перемещение посредством винтового

колеса 8 и зубчатого звена 9. Таким образом, по-

ворачивая рукоятку 1, сообщают перемещение

или ползуну 4, или ползуну 7, переключающих пе-

редачи в коробке, не показанной на рисунке.

84

14. МЕХАНИЗМЫ ИЗМЕРИТЕЛЬНЫХ

И ИСПЫТАТЕЛЬНЫХ УСТРОЙСТВ

(1687—1694)

1687

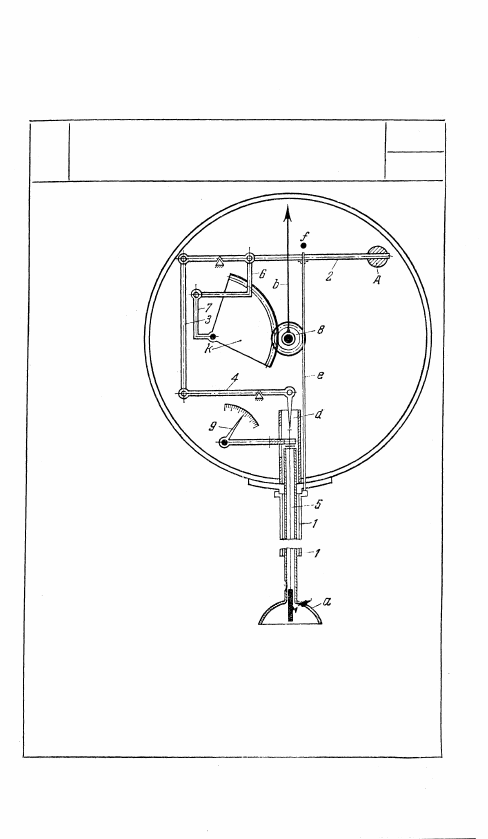

РЫЧАЖНО-ЗУБЧАТЫЙ МЕХАНИЗМ

ТОНОМЕТРА СОЛОНИНКИНА

РЗ

При измерении внутриглазного

давления тонометр устанавли-

вают вогнутой площадкой а на

глаз и постепенно опускают

муфту 1 вниз. Вместе с муф-

той опускается шпилька е, а за

ней опускается груз А звена 2.

Действие груза А через звенья

2, 3 и 4 передается на штифт

5, который вдавливается в

глаз. Стрелка b, регистрирую-

щая силу давления на глаз, по-

лучает движение при опускании груза А через звенья 2, 6, 7,

зубчатый сектор k и зубчатое колесо 8. Если штифт 5 при ус-

тановке на глаз был в достаточном соприкосновении со штиф-

том d рычага 4, то контрольная стрелка 9 начинает отклонять-

ся одновременно со стрелкой b. Если отклонение контрольной

стрелки начинается позднее отклонения стрелки b, то движе-

ние груза A, показанное стрелкой b, до этого момента сделано

вхолостую, и это отклонение не учитывается. Штифт f служит

для ограничения подъема груза под действием шпильки е.

85

И

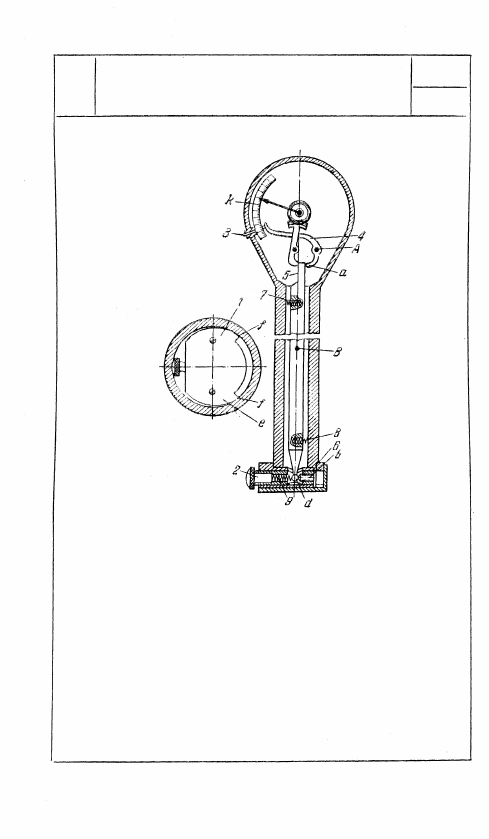

При помещении мерительной головки 1 в измеряемое отвер-

стие штифт 2 оттягивается назад нажимом кнопки 3, которая

давит на рычаг 4, поворачивая его относительно неподвижной

оси A; при этом конец его а упирается в выступ рычага 5. Ры-

чаг 5 поворачивается относительно оси В и шариком d давит

на штифт b, отводя в сторону втулку 6 со штифтом 2. После

освобождения кнопки 3 рычаг 5 под действием пружин 7 и 8

устанавливается вертикально, а штифт 2 под действием рыча-

га 5 и пружины 9 выдвигается вперед. К мерительной голов-

ке 1 привинчена пластинка е, край которой отшлифован сфе-

рически с радиусом, немного меньшим, чем радиус проверя-

емого отверстия, а так как часть пластинки против штифта 2

срезана, то контакт с отверстием будет в двух точках f, рас-

положенных друг от друга на 120°, и на сферическом конце

штифта 2. Отклонение размера отверстия от его номинальной

величины фиксируется на шкале k.

86

1688

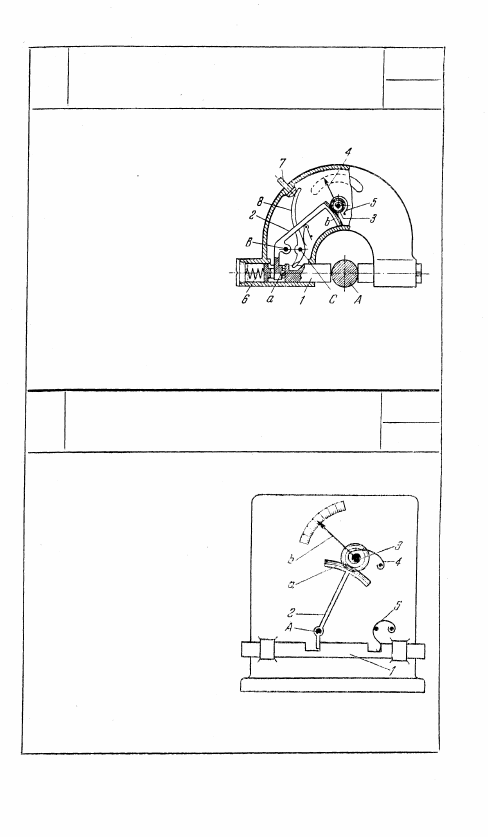

РЫЧАЖНО-ЗУБЧАТЫЙ

МЕХАНИЗМ ПАССИМЕТРА

РЗ

И

1689

РЫЧАЖНО-ЗУБЧАТЫЙ

МЕХАНИЗМ ПАССИМЕТРА

РЗ

Звено 1, двигаясь поступа-

тельно, поворачивает паль-

цем а коленчатый рычаг 2

вокруг неподвижной оси В.

Зубчатым сегментом b ры-

чага 2 движение передается

через зубчатое колесо 3

стрелке 4. Спиральная пру-

жина 5 служит для силово-

го замыкания рычага 2, пру-

жина 6 — для обратного хо-

да звена 1. Для освобож-

дения изделия А нажимают штифт 7, который действует на

рычаг 8. Рычаг 8, вращаясь вокруг неподвижной оси С, своим

концом отодвигает звено 1.

1699

РЫЧАЖНО-ЗУБЧАТЫЙ

МЕХАНИЗМ ПАССИМЕТРА

РЗ

Измерительный стержень 1 да-

вит на рычаг 2 с зубчатым сег-

ментом а, который, поворачи-

ваясь относительно неподвиж-

ной оси A, передает движение

зубчатому колесу 3 со стрел-

кой b. Пружина 4 обеспечивает

сцепление по одной стороне

зубьев и устраняет мертвый

ход. Пружина 5 создает изме-

рительное усилие.
