Механизмы в современной технике (Артоболевский) - часть 278

1682

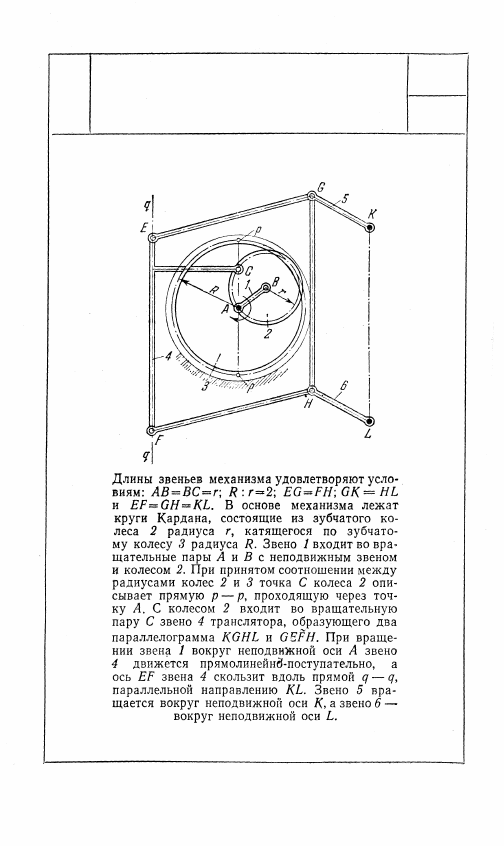

РЫЧАЖНО-ЗУБЧАТЫЙ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

СО ЗВЕНОМ, ДВИЖУЩИМСЯ

ПРЯМОЛИНЕЙНО-ПОСТУПАТЕЛЬНО

РЗ

80

ВК

81

1683

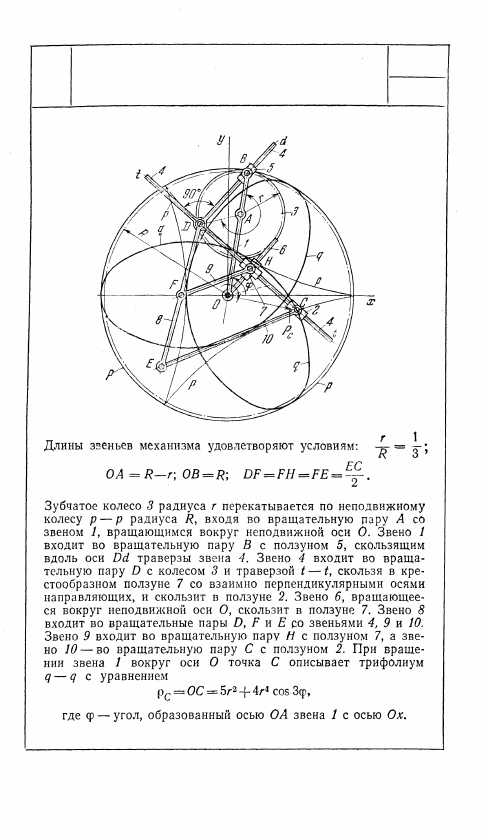

РЫЧАЖНО-ЗУБЧАТЫЙ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ ТРИФОЛИУМА

РЗ

ВК

Длины звеньев механизма удовлетворяют условию: OB = ОС=

= ОA = а. Радиусы r зубчатых колес 1 и 4 равны. Зубчатое коле-

со 1, вращающееся вокруг неподвижной оси О, входит в зацепле-

ние с зубчатым колесом 4, вращающимся вокруг неподвижной

оси А. Рычаг ОС, жестко связанный с колесом 1, входит во вра-

щательную пару С с ползуном 6, скользящим вдоль траверзы

t — t ползуна 7, который скользит в неподвижной направляющей

р, ось которой совпадает с осью Оу. Звено 2, вращающееся во-

круг неподвижной оси О, входит во вращательные пары В со зве-

ном 3 и звеном 8. Звено 8 скользит в крестообразном ползуне 5,

оси направляющих которого взаимно, перпендикулярны. Звено 3

входит в поступательную пару с ползуном п, жестко связанным

с колесом 4. При вращении колеса 1 вокруг оси О точка D опи-

сывает виртуальную параболу q — q, уравнение которой

82

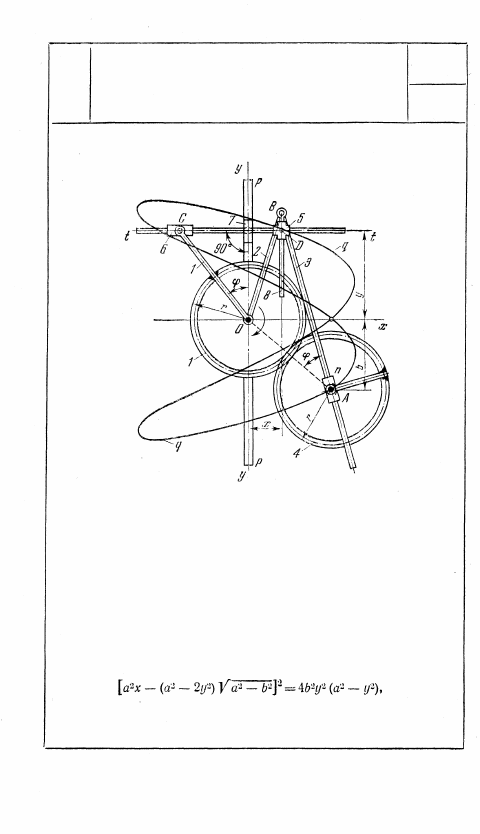

1684

РЫЧАЖНО-ЗУБЧАТЫЙ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ

ВИРТУАЛЬНОЙ ПАРАБОЛЫ

РЗ

ВК

где b — постоянный параметр механизма.

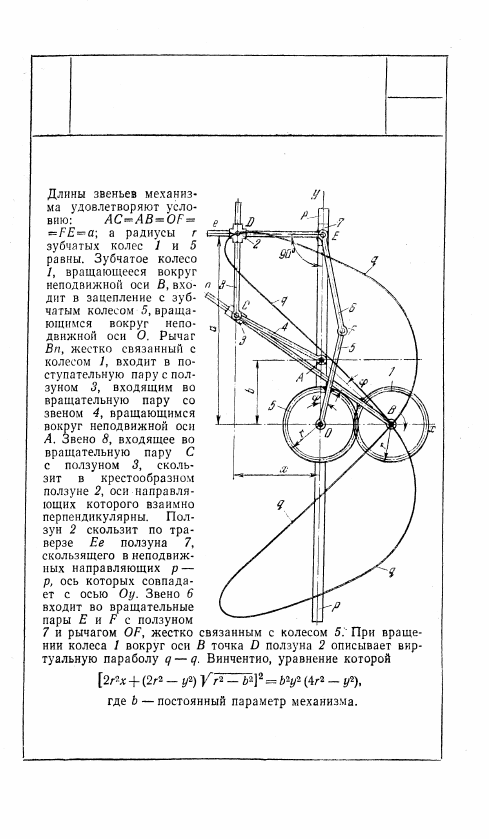

1685

РЫЧАЖНО-ЗУБЧАТЫЙ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ

ВИРТУАЛЬНОЙ ПАРАБОЛЫ ВИНЧЕНТИО

РЗ

ВК

83
