1669

РЫЧАЖНО-ЗУБЧАТЫЙ МЕХАНИЗМ

С ОСТАНОВКАМИ

РЗ

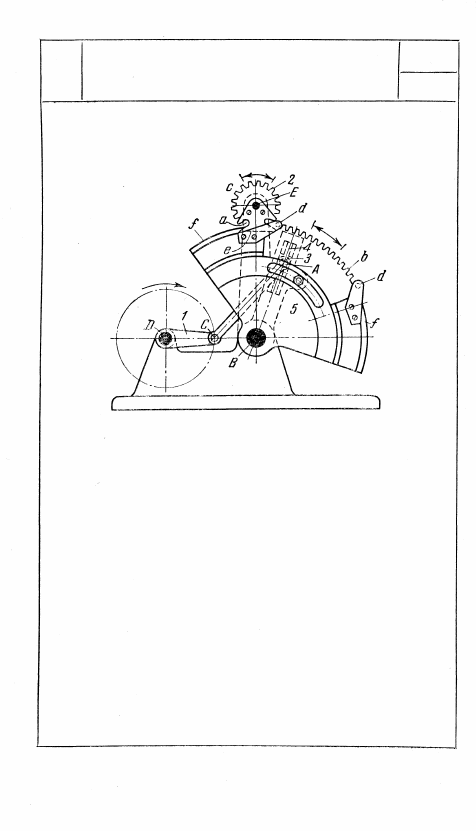

Звено 5 четырехзвенного шарнирного механиз-

ма DCAB снабжено зубчатым сектором b,

входящим в зацепление с зубчатым сектором

с звена 2. Звено 5 имеет пальцы d, а звено 2 —

прорези а. При вращении кривошипа 1 звено

2 совершает качательное движение с останов-

ками, поворачиваясь вокруг неподвижной оси

Е на угол до 360°. Во избежание ударов зуб-

чатые секторы b и с вводятся в зацепление и

выводятся из него воздействием пальцев d на

прорези а звена 2. Продолжительность перио-

дов движения и покоя звена 2 можно регули-

ровать, изменяя расстояние между шарнирами

А и В перемещением ползушки 3 по винту 4.

Одновременно следует изменять угол установ-

ки пальцев d по отношению к линии AB. Для

предупреждения самопроизвольного поворота

звено 2 снабжено дугой е, а звено 5 — дугами

f, которые скользят друг по другу в периоды

остановки звена 2.

68

О

1670

РЫЧАЖНО-ЗУБЧАТЫЙ МЕХАНИЗМ

С ОСТАНОВКАМИ

РЗ

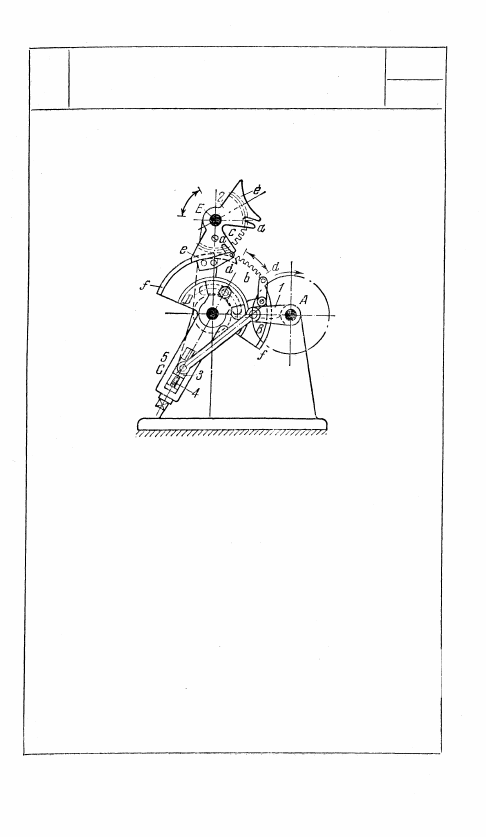

Звено 5 четырехзвенного шарнирного механизма

ABCD снабжено зубчатым сектором b, входящим

в зацепление с зубчатым сектором с звена 2. Зве-

но 5 имеет пальцы d, а звено 2 — прорези а. При

вращении кривошипа 1 звено 2 совершает кача-

тельное движение вокруг неподвижной оси Е с

остановками. Во избежание ударов зубчатые сек-

торы b и с вводятся в зацепление и выводятся из

него воздействием пальцев d на прорези а звена

2. Продолжительность периодов движения и по-

коя звена 2 можно регулировать, изменяя рассто-

яние между шарнирами С и D перемещением

ползуна 3 по винту 4. Одновременно следует из-

менять угол установки пальцев d по отношению

к линии CD. Для предупреждения самопроизволь-

ного поворота звено 2 снабжено дугами е, а

звено 5 — дугами f, которые скользят друг по

другу в периоды остановки звена 2.

69

О

1671

РЫЧАЖНО-ЗУБЧАТЫЙ МЕХАНИЗМ

С ОСТАНОВКАМИ

РЗ

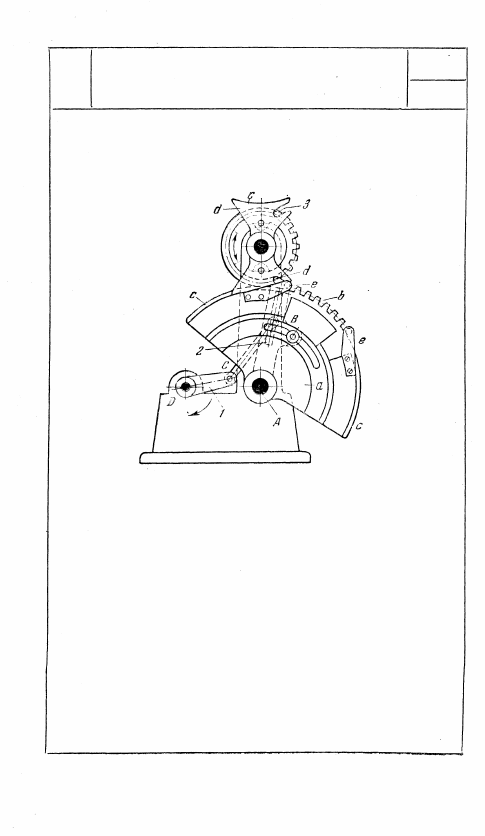

Кривошип 1 шарнирного четырехзвенника DCBA

вращается вокруг неподвижной оси D. Коромыс-

ло 2, вращающееся вокруг неподвижной оси A,

представляет собою сектор, часть b которого име-

ет зубья. За один оборот кривошипа 1 зубчатое

звено 3 делает два полуоборота: один полуоборот

в одну сторону, другой — в обратную. Длитель-

ность периодов движения и остановок звена 3 ре-

гулируется изменением длины коромысла 2. На-

чальное положение звена 3 регулируется поворо-

том вокруг оси А сектора а относительно коромыс-

ла 2. Дуги с служат для запирания звена 3 в пе-

риоды остановки. Для перехода через предельные

положения на секторе а имеются пальцы е, вхо-

дящие в прорези d звена 3.

70

О

РЗ

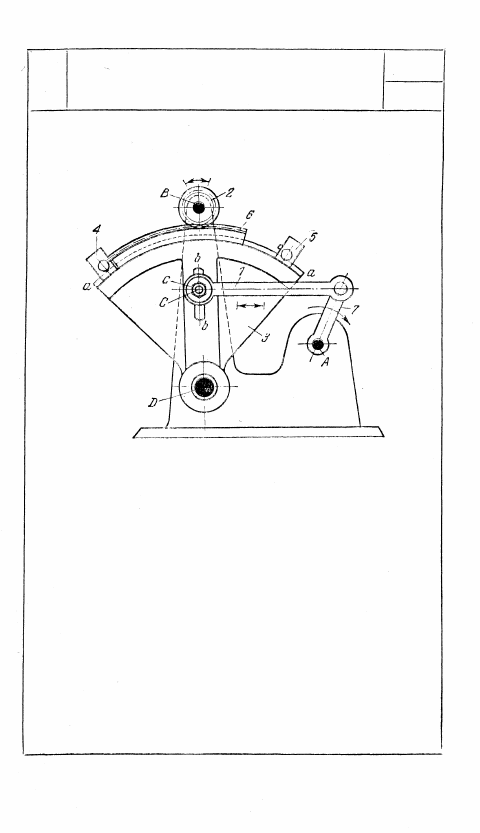

Звено 7, вращающееся вокруг неподвижной оси

A, шатуном 1 сообщает качательное движение,

выполненному в форме сектора, звену 3 вокруг не-

подвижной оси D. По направляющим а — а звена

3 скользит дуговая зубчатая рейка 6, входящая

в зацепление с зубчатым колесом 2, вращающим-

ся вокруг неподвижной оси В. Механизм преобра-

зует вращательное движение звена 7 в качатель-

ное с остановками движение зубчатого колеса 2.

Продолжительность остановок и величина угло-

вого перемещения колеса 2 регулируются пере-

движением упоров 4 и 5 вдоль направляющих

а — а и смещением точки С винтового соединения

с шатуна 1 с сектором 3 вдоль паза b — b. Зуб-

чатая рейка 6, свободно скользящая по направля-

ющим а — а, приводится в движение упорами 4 и

5, закрепленными на звене 3.

71

1672

РЫЧАЖНО-ЗУБЧАТЫЙ МЕХАНИЗМ

С ОСТАНОВКАМИ И С РЕГУЛИРУЕМЫМ

ХОДОМ ВЫХОДНОГО ЗВЕНА

О
