Механизмы в современной технике (Артоболевский) - часть 274





РЫЧАЖНО-ЦЕВОЧНЫЙ МЕХАНИЗМ

МАЛЬТИЙСКОГО КРЕСТА

С ВНУТРЕННИМ ЗАЦЕПЛЕНИЕМ

РЗ

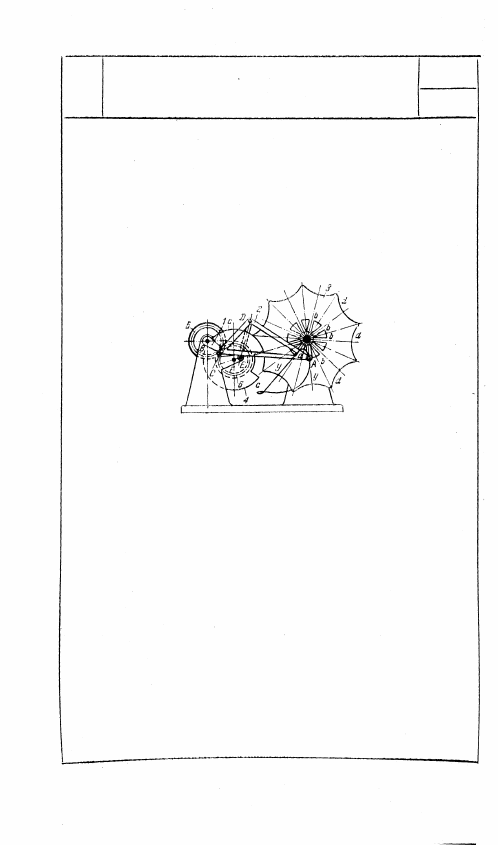

Звено 2 четырехзвенного шарнирного механизма

BCDE в точке А снабжено девкой (роликом) а,

входящей в зацепление с прорезями b звена (кре-

ста) 3. При вращении кривошипа 1 ролик а зве-

на 2 воздействует на прорези креста 3, приводя

его во вращательное движение с остановками. Пе-

риоду движения креста 3 соответствует движение

точки А ролика а по участку у — у траектории.

Звено 4, приводимое во вращение от кривошипа

1 посредством зубчатых колес 5 и 6, служит для

предупреждения самопроизвольного поворота ко-

леса 3 в периоды покоя скольжением дуги с по

дугам d креста 3.

64

О

1665

1666

РЫЧАЖНО-ЦЕВОЧНЫЙ МЕХАНИЗМ

МАЛЬТИЙСКОГО КРЕСТА

С ВНУТРЕННИМ ЗАЦЕПЛЕНИЕМ

РЗ

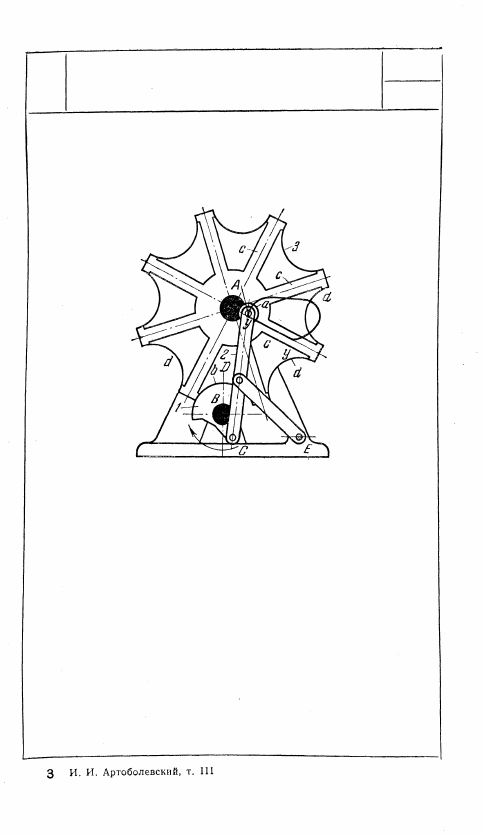

Звено 2 четырехзвенного шарнирного ме-

ханизма BCDE в точке А снабжено цев-

кой (роликом) а, входящей в зацепле-

ние с прорезями С креста 3. При враще-

нии кривошипа 1 ролик а звена 2 воз-

действует на прорези мальтийского кре-

ста 3, приводя его во вращательное дви-

жение с остановками. Периоду покоя

креста 3 соответствует движение точки а

ролика по участку уу траектории. Ду-

га b кривошипа 1 предохраняет колесо

3 от самопроизвольного поворота в пе-

риоды покоя путем скольжения дуги b

по дугам d креста З.

О

65

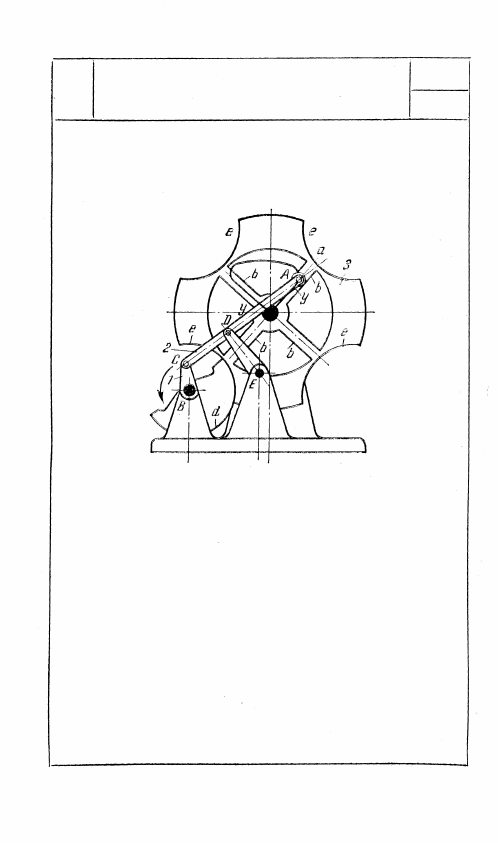

Звено 2 четырехзвенного шарнирного

механизма BCDE в точке A имеет ролик

(цевку) а, входящий в зацепление с про-

резями b звена (креста) 3. При враще-

нии кривошипа 1 ролик а звена 2 воз-

действует на прорези мальтийского кре-

ста 3, приводя его во вращательное

движение с остановками. Периоду покоя

креста 3 соответствует движение точки

А ролика а по приближенно прямоли-

нейным участкам у — у своей траекто-

рии, образующим угол в 90°. Дуга d

кривошипа 1 предохраняет колесо 3 от

самопроизвольного поворота в период

покоя. За один полный оборот звена 1

крест 3 поворачивается на угол в 90°,

66

1667

РЫЧАЖНО-ЦЕВОЧНЫЙ МЕХАНИЗМ

МАЛЬТИЙСКОГО КРЕСТА

С ВНУТРЕННИМ ЗАЦЕПЛЕНИЕМ

РЗ

о

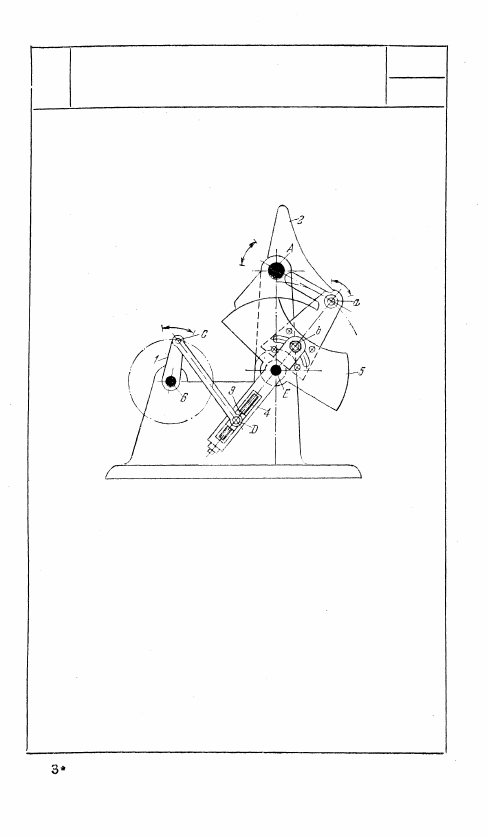

1668 РЫЧАЖНЫЙ МЕХАНИЗМ С ОСТАНОВКАМИ

РЗ

При вращении кривошипа 1 вокруг не-

подвижной оси В четырехзвенного шар-

нирного механизма BCDE звено 2 со-

вершает качательное движение вокруг

неподвижной оси A. Продолжительность

периодов движения и покоя звена можно

регулировать, изменяя расстояние меж-

ду шарнирами D и Е перемещением пол-

зуна 3 по винту 4. Одновременно сле-

дует изменять угол установки пальца а

по отношению к линии DE, что выпол-

няется смещением винта b в прорези

звена 5.

67

О
