Механизмы в современной технике (Артоболевский) - часть 258

21. МЕХАНИЗМЫ ПРОЧИХ ЦЕЛЕВЫХ УСТРОЙСТВ

(1589—1599)

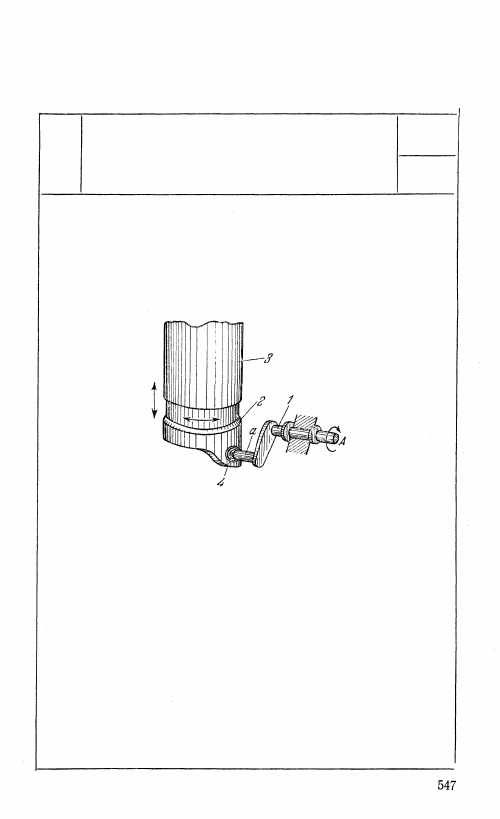

1589

ПРОСТРАНСТВЕННЫЙ

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ГИЛЬЗОВОГО РАСПРЕДЕЛЕНИЯ

ДВИГАТЕЛЯ

КП

ЦУ

Кривошип 1, вращающийся вокруг

неподвижной оси A, имеет палец а,

который при вращении кривошипа

скользит и поворачивается относи-

тельно детали 4, которая образует

с гильзой 2 сферический шарнир.

Гильза 2, представляющая собой

полый тонкостенный цилиндр, сколь-

зит вдоль оси неподвижного ци-

линдра 3, одновременно поворачи-

ваясь на определенный угол.

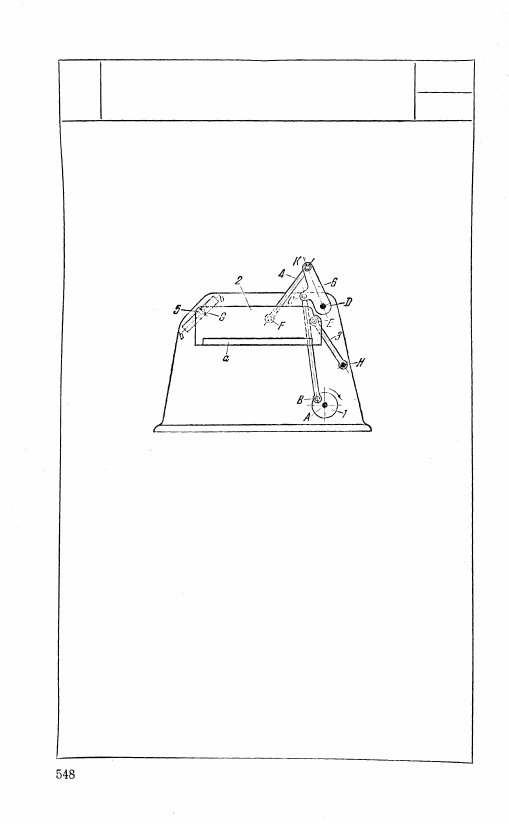

1590

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

НОЖА ОБРЕЗНОГО СТАНКА

КП

ЦУ

Рама 2 ножа а входит во враща-

тельные пары Е, F и G со звенья-

ми 3 и 4 и ползуном 5. Звено 3 вра-

щается вокруг неподвижной оси H.

Ползун 5 скользит вдоль неподвиж-

ных направляющих b — b. Звено 4

входит во вращательную пару К с ко-

ромыслом 6 шарнирного четырехзвен-

ника ABCD. При вращении криво-

шипа 1 рама 2 с ножом а совершает

сложное движение, обеспечивающее

процесс резания.

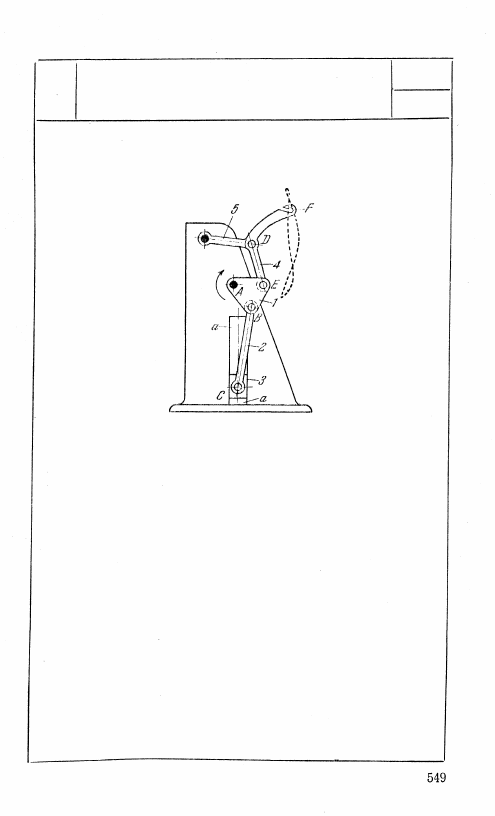

1591

КРИВОШИПНО-ПОЛЗУННЫЙ

МЕХАНИЗМ НИТЕВОДИТЕЛЯ

И ИГЛОВОДИТЕЛЯ ШВЕЙНОЙ МАШИНЫ

КП

ЦУ

Ползун 3 кривошипно

ползунного механизма

ABC движется возвратно-

поступательно вдоль на-

правляющей а — а. К кри-

вошипу 1 в точке Е при-

соединен шатун 4, соеди-

ненный в точке D со зве-

ном 5. При вращении

кривошипа 1 ползун 3,

соединенный с иглой, со-

вершает возвратно-посту-

пательное движение, при

этом точка F шатуна 4

описывает изображенную

на чертеже кривую, ис-

пользуемую для нитевож-

дения.

1593

КРИВОШИПНО-ПОЛЗУННЫЙ

МЕХАНИЗМ ТЕСТОМЕСИЛКИ

С ДУГОВОЙ НАПРАВЛЯЮЩЕЙ

КП

ЦУ

При вращении кривошипа

1 точка Е шатуна 2 опи-

сывает траекторию а — а.

Шатун 2 представляет со-

бой лапу, которой ме-

сится тесто в сосуде 3.

Ползун 4 движется по

дуговой направляющей с

центром в точке D. Ме-

ханизм эквивалентен чё-

тырехзвенному кривошип-

но-коромысловому меха-

низму ABCD, у которого AВ — кривошип, a CD - коромысло.

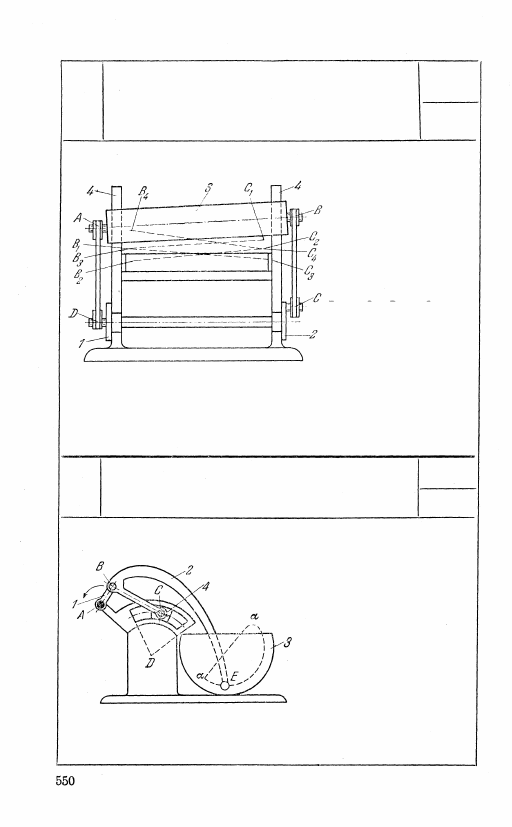

1592

КРИВОШИПНО-ПОЛЗУННЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

НОЖНИЦ С ИЗМЕНЯЕМЫМ УГЛОМ

НАКЛОНА ЛЕЗВИЯ

КП

ЦУ

При вращении дисков

1 и 2 с одинаковой

угловой скоростью под-

вижное лезвие ножниц

3 движется вверх и

вниз вдоль неподвиж-

ных направляющих 4,

занимая положения

B

1

 - C

1

, B

2

 - C

2

, ...

 ;

при этом угол наклона

лезвия к разрезываемой

поверхности периоди-

чески изменяется. В

точках A, В, С, D

установлены шаровые

шарниры, которые в точках С и D на дисках 1 и 2 сдвинуты от-

носительно Друг друга на 90°.
