Механизмы в современной технике (Артоболевский) - часть 259





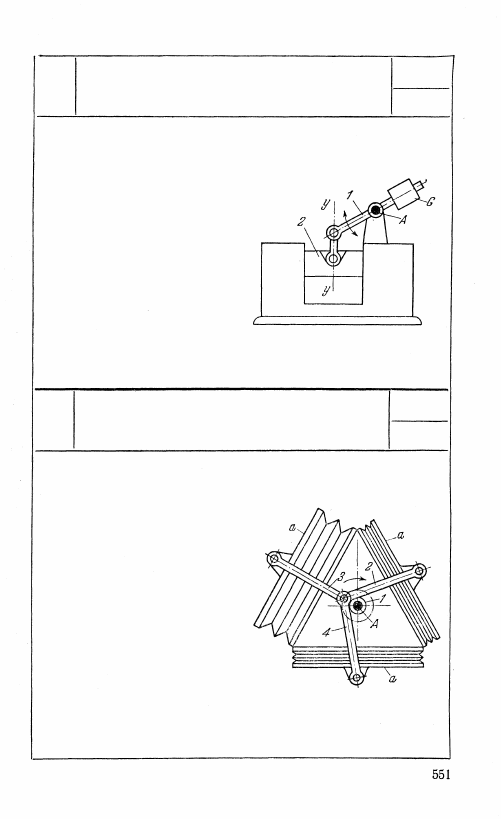

При вращении вокруг непод-

вижной оси A кривошипа 1 с

тремя присоединенными к нему

шатунами 2, 3,4 каждый мех а

поочередно производит всасы-

вание и нагнетание воздуха.

1595

КРИВОШИПНО-ПОЛЗУННЫЙ

МЕХАНИЗМ ТРОЙНОГО МЕХА

КП

ЦУ

При качании звена 1 относитель-

но неподвижной оси А звено 2

(заслонка) движется возвратно-

поступательно вдоль оси у — у.

Груз G уравновешивает вес за-

слонки 2.

1594

КОРОМЫСЛОВО-ПОЛЗУННЫЙ

МЕХАНИЗМ ЗАСЛОНКИ

кп

ЦУ

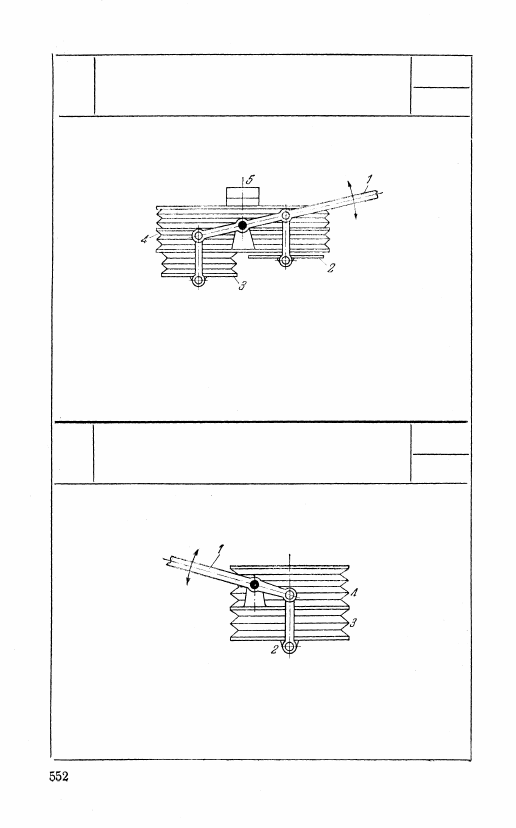

1596

КОРОМЫСЛОВО-ПОЛЗУННЫЙ МЕХАНИЗМ

КУЗНЕЧНЫХ МЕХОВ

КП

ЦУ

При качании рычага 1 питающие меха 2 и 3 произ-

водят попеременно всасывание и нагнетание воз-

духа. Верхний двухрядный мех 4 служит для вы-

равнивания подачи воздуха. Нагружая мех 4 грузом

5, можно регулировать давление дутья.

1597

КОРОМЫСЛОВО-ПОЛЗУННЫЙ МЕХАНИЗМ

КУЗНЕЧНЫХ МЕХОВ

кп

ЦУ

При качании рычага 1 мех 3 производит попере-

менно всасывание и нагнетание воздуха. Верхний

мех 4 служит для выравнивания подачи воздуха.

1598

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ЛЕСОПИЛЬНОЙ РАМЫ

кп

ЦУ

Ползуны 1 и 2 движутся поступательно вдоль на-

правляющих а — a, вследствие чего рама 3 получает

подачу в вертикальном направлении. Горизонтальное

перемещение рамы осуществляется кривошипно-пол-

зунным механизмом ABC.

1599

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

СЕННОГО ПРЕССА С ПРИСОЕДИНЕННЫМИ

ШАТУНОМ И КОРОМЫСЛОМ

кп

ЦУ
