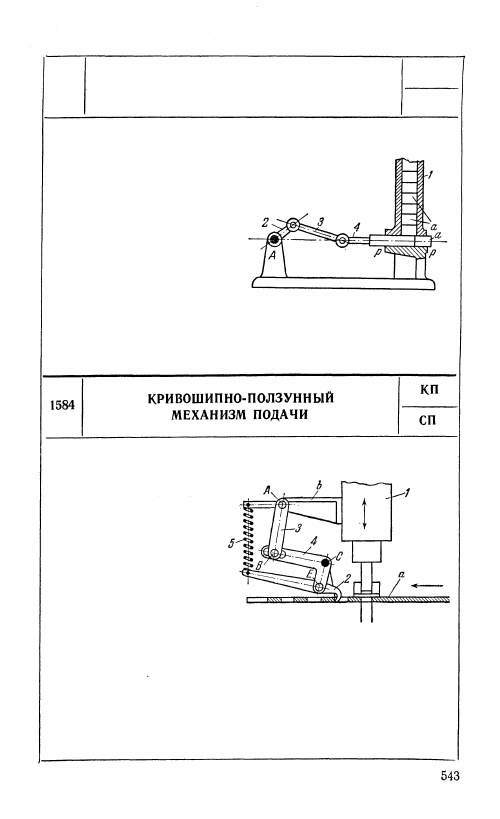

КРИВОШИПНО-ПОЛЗУННЫЙ
СОРТИРУЮЩИЙ МЕХАНИЗМ

кп

СП

Из бункера 1 на площадку

р — р подаются детали а.

Не показанный на рисунке

механизм периодически по-

ворачивает на один оборот

кривошип 2 из крайнего ле-

вого положения. Поворачи-

ваясь вокруг неподвижной

оси A, кривошип при помощи

шатуна 3 заставляет дви-

гаться шток 4, который сдви-

гает деталь а и сбрасывает ее в приемник, на рисунке не пока-

занный. После возвращения кривошипа 2 в крайнее левое по-

ложение на площадку р — р устанавливается следующая деталь а.

Ползун 1 пресса с жестко

связанным с ним крон-

штейном b движется

возвратно - поступательно

вдоль вертикальных на-

правляющих, не показан-

ных на чертеже. Звено 3

входит во вращательные

пары A и В со звеньями

1 и 4. Звено 4, вращаю-

щееся вокруг неподвижной

оси С, входит во враща-

тельную пару Е с крючком 2. При опускании ползуна 1 пресса

крючок 2 совершает холостой ход, При подъеме ползуна пресса

крючок 2, зацепив полосу а, перемещает ее влево. Величины

хода крючка и полосы материала регулируются перемещением

и закреплением нижнего конца тяги 3 в пазу звена 4 и изменением

величины хода ползуна пресса. Пружина 5 постоянно прижи-

мает крючок 2 к полосе а.

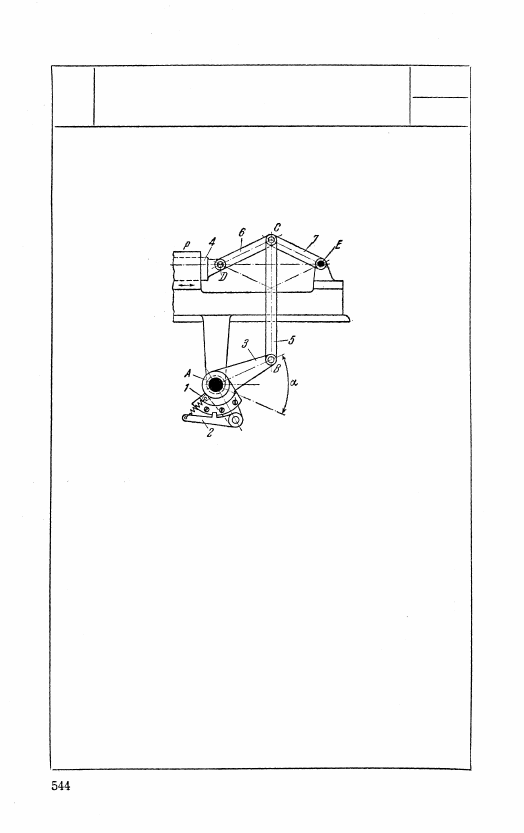

1585

КОРОМЫСЛОВО-ПОЛЗУННЫЙ

МЕХАНИЗМ ПОДАЧИ

С ПРЕДОХРАНИТЕЛЬНЫМ УСТРОЙСТВОМ

КП

СП

Длины звеньев удовлетворяют условию

CD = СЕ. Качательное движение вала

Л, жестко связанного с сектором 1, по-

средством собачки 2 передается коленча-

тому рычагу 3, свободно насаженному

на вал А. Коленчатый рычаг 3, отклоняясь

на угол а, сообщает возвратно-поступа-

тельное движение ползуну 4, скользя-

щему в неподвижной направляющей р,

посредством звеньев 5, 6 и звена 7, вра-

щающегося вокруг неподвижной оси Е.

В случае заклинивания ползуна 4 дви-

жение коленчатому рычагу 3 не переда-

ется, так как дополнительное усилие

выводит собачку 2 из зацепления с секто-

ром 1, и вал А совершает качательное

движение вхолостую.

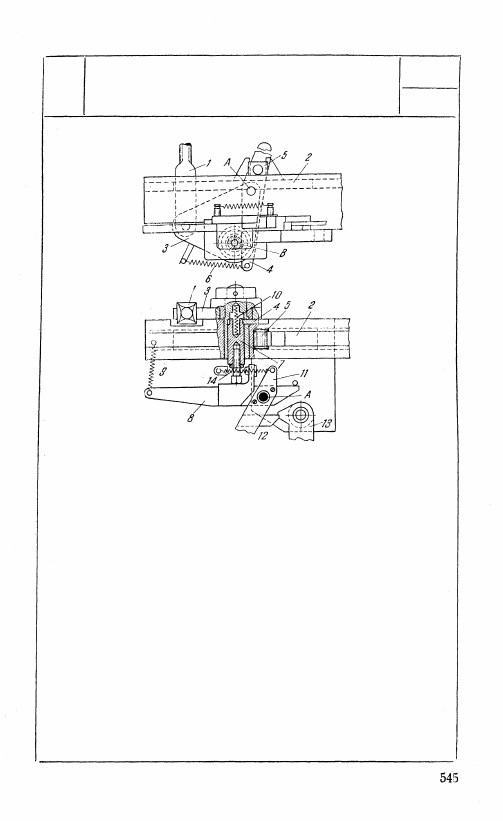

1586

КРИВОШИПНО-ПОЛЗУННЫЙ

МЕХАНИЗМ АВТОМАТИЧЕСКОГО

ВЫКЛЮЧЕНИЯ ПОДАЧИ

КП

СП

При возвратно-поступательном движении звена 1 ползуну 2,

подающему изделия в пресс, сообщается перемещение посредством

шарнирно соединенных рычагов 3, 4 и звена 5. Рычаг 3 повора-

чивается вокруг оси В и входит во вращательную пару А с ры-

чагом 4, входящим в прорезь плунжера 7 и находящимся под

действием пружины 6. При перегрузке ползуна 2, возникающей

в случае заклинивания подаваемых деталей, ползун останавли-

вается, а нижний конец рычага 4, преодолевая сопротивление

пружины 6, выходит из прорези плунжера 7, тем самым давая

возможность рычагу 8 повернуться относительно оси A под

действием пружины 9. При этом плунжер 7 перемещается вверх,

сжимая пружину 10. Одновременно с рычагом 8, натягивая

пружину 14, поворачивается вокруг оси А рычаг 11, собачка 12

которого выходит из зацепления со звеном 13. Звено 13, пово-

рачиваясь под действием пружины, не показанной на рисунке,

производит выключение муфты пресса. При устранении пре-

пятствия собачку 12 вводят в зацепления со звеном 13. Плунжер

7 под действием сжатой пружины занимает нижнее положение,

препятствуя повороту рычага 8. Рычаг 4 под действием пружины

6 входит в зацепление с плунжером 7, и ползуну 2 вновь сообща-

ется возвратно-поступательное перемещение; при этом проис-

ходит подача заготовок в пресс.

20. МЕХАНИЗМЫ ИЗМЕРИТЕЛЬНЫХ

И ИСПЫТАТЕЛЬНЫХ УСТРОЙСТВ (1587—1588)

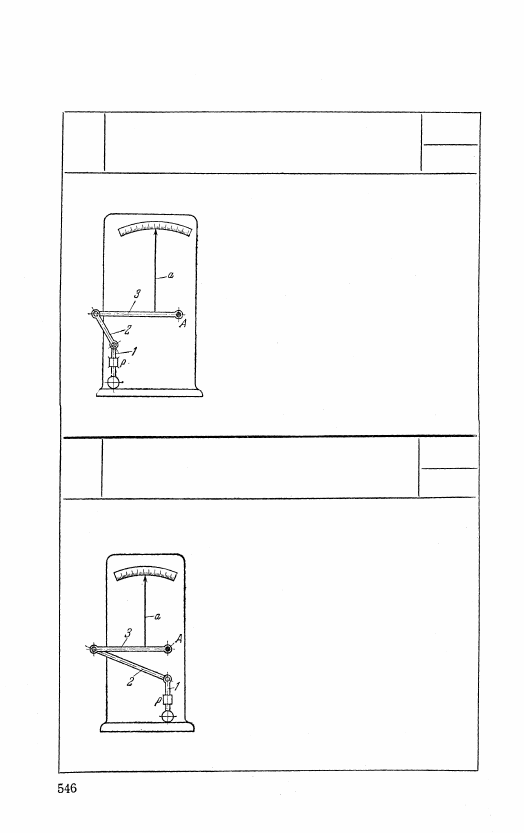

1587

КОРОМЫСЛОВО-ПОЛЗУННЫЙ

МЕХАНИЗМ МИНИМЕТРА

КП

И

Звено 3 со стрелкой а вращается вокруг

неподвижной оси А. Мерительный стер-

жень 1 скользит вдоль неподвижной

направляющей р. Перемещение мери-

тельного стержня 1 через звенья 2

и 3 передается стрелке а.

1588

КОРОМЫСЛОВО-ПОЛЗУННЫЙ

МЕХАНИЗМ МИНИМЕТРА

КП

И

Звено 3 со стрелкой а вращается вокруг

неподвижной оси А. Мерительный стер-

жень 1 скользит в неподвижной на-

правляющей р. Перемещение меритель-

ного стержня 1 через звенья 2 и 3

передается стрелке а.
