1571

КРИВОШИПНО-ПОЛЗУННЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

ГРЕЙФЕРА КИНОАППАРАТА

КП

ГК

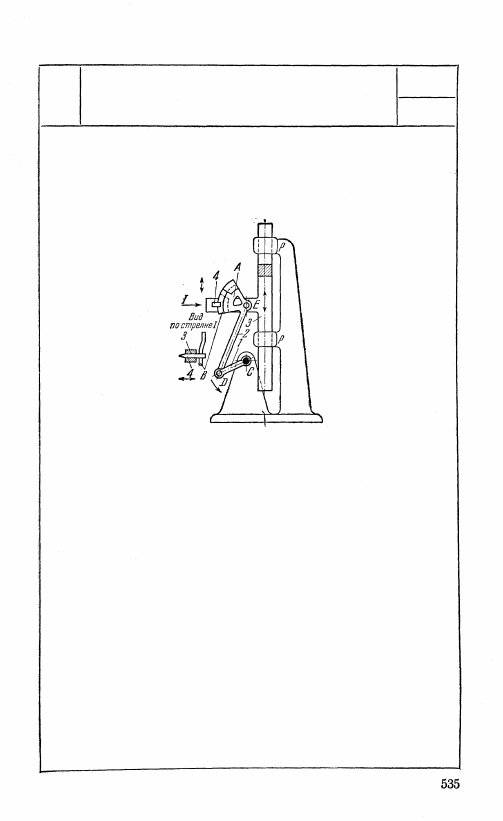

Кривошип 1 вращается вокруг не-

подвижной оси С. Шатун 2 входит

во вращательные пары D и Е с криво-

шипом 1 и ползуном 3, скользящим

вдоль неподвижных направляющих р—

р, и имеет сектор А. Кромка В сектора

А изогнутой формы. Штифт 4 имеет

выемку, захватывающую кромку В.

При вращении кривошипа 1 ползун

3 совершает возвратно-поступательное

движение. Штифт 4 движется вместе

с ползуном 3, при движении которого

вниз сектор А вводит в отверстие

киноленты штифт 4, который и пере-

двигает ленту вниз. При движении

ползуна 3 вверх сектор А выводит

штифт 4 из отверстия ленты.

1572

КРИВОШИПНО-ПОЛЗУННЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

ГРЕЙФЕРА КИНОАППАРАТА

КП

ГК

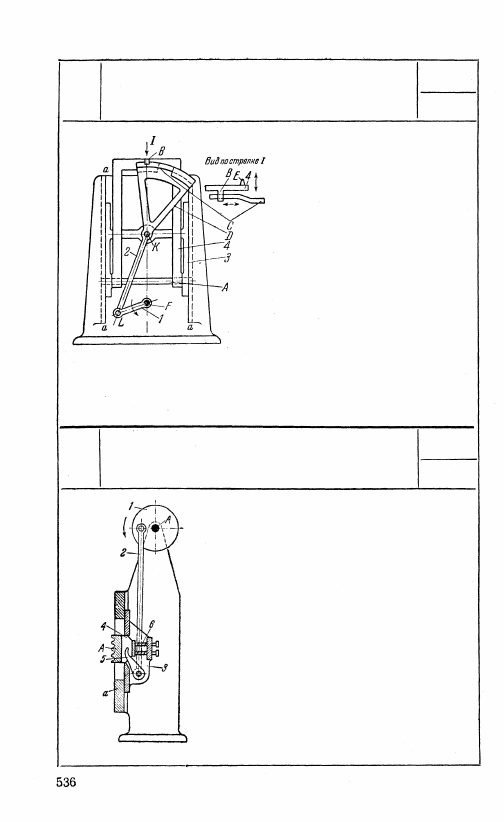

Кривошип 1 вращается во-

круг неподвижной оси F.

Шатун 2 входит во враща-

тельные пары L и К с кри-..

вошипом 1 и ползуном 3,

скользящим вдоль неподвиж-

ных направляющих а — а,

и имеет сектор D. Рамка 4,

вращающаяся вокруг оси А

ползуна 3, имеет захват В,

скользящий по кромке изог-

нутой формы С сектора D.

При вращении кривошипа 1

ползун 3 совершает возврат-

но-поступательное движение.

Рамка 4 вращается вокруг

оси А и движется вместе с

ней. Захват В рамки 4 схватывает ступенчатую кромку С сек-

тора D. При движении ползуна 3 вниз сектор D вводит укреплен-

ные на рамке 4 зубья Е в отверстия киноленты. При движении

ползуна 3 вверх зубья Е выводятся из отверстий.

1573

КРИВОШИПНО-ПОЛЗУННЫЙ

ДЕЗАКСИАЛЬНЫЙ МЕХАНИЗМ

ГРЕЙФЕРА КИНОАППАРАТА

КП

ГК

Кривошип 1 вращается вокруг не-

подвижной оси А. Ползун 3 скользит

вдоль неподвижной направляющей а.

При вращении кривошипа 1 ползун 3

совершает возвратно-поступательное

движение. Звено 4, снабженное зубьями

Л, движется вместе с ползуном 3.

Звено 5, соединенное жестко с шатуном

2, выводит зубья А звена 4 из отверстий

киноленты, а пружины 6 вводят их

в эти отверстия.

1574

КРИВОШИПНО-ПОЛЗУННЫЙ

ДЕЗАКСИАЛЬНЫЙ МЕХАНИЗМ

ГРЕЙФЕРА КИНОАППАРАТА

КП

ГК

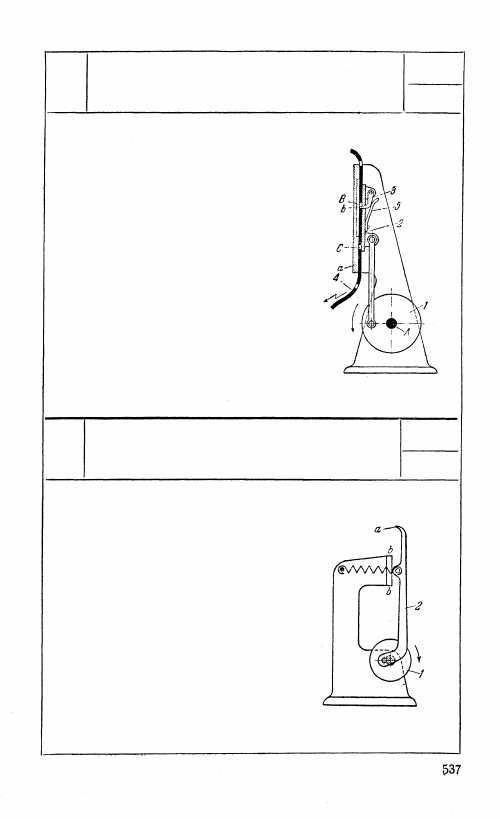

При вращении кривошипа 1 вокруг не-

подвижной оси A ползун 2, на котором

укреплены собачка 3 и пружина 5,

совершает возвратно-поступательное дви-

жение, скользя по неподвижной на-

правляющей а. При движении ползуна

2 вверх собачка 3 выходит из отверстия

С ленты 4 и скользит по ней своей

скругленной поверхностью b; при дви-

жении ползуна 2 вниз собачка 3 под дей-

ствием пружины 5 входит в отверстие В

ленты 4, передвигая ее вниз.

1575

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ГРЕЙФЕРА КИНОАППАРАТА

КП

ГК

При вращении кривошипа 1. конец

зуба а шатуна 2, скользящего по

плоскости b — b стойки, описывает

сложную шатунную кривую. На одном

из участков этой кривой зуб а вводится

в отверстие киноленты и передвигает

ее. На другом участке шатунной кривой

зуб а выводится из отверстия кино-

ленты.

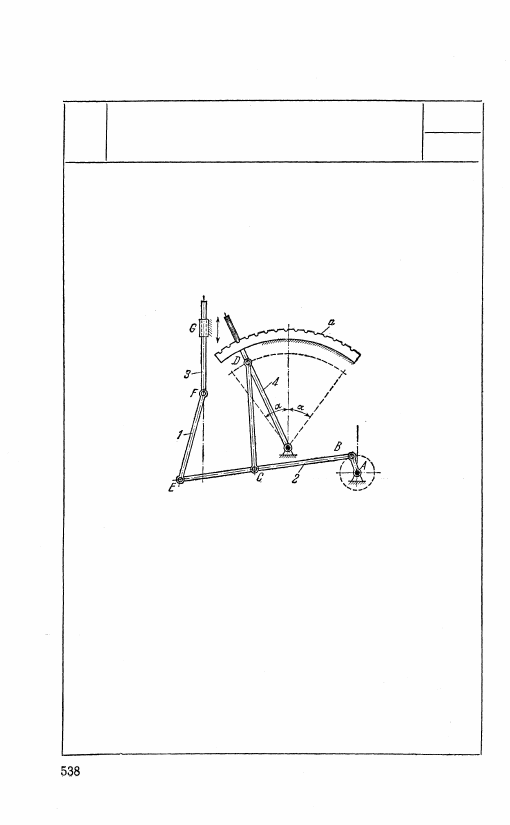

Шатун 1 входит во вращательные

пары Е и F с шатуном 2 шарнирного

четырехзвенного механизма ABCD и

штоком 3, связанным с золотником G.

Ход золотника регулируется установ-

кой рычага 4 в различные положения

в пределах угла, равного 2а, и фикса-

цией положения рычага 4 на гребенке а.

17. МЕХАНИЗМЫ ПАРОРАСПРЕДЕЛЕНИЯ

(1576—1577)

1576

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ПАРОРАСПРЕДЕЛЕНИЯ

КП

Пр
