14. МЕХАНИЗМЫ С ОСТАНОВКАМИ (1565—1567)

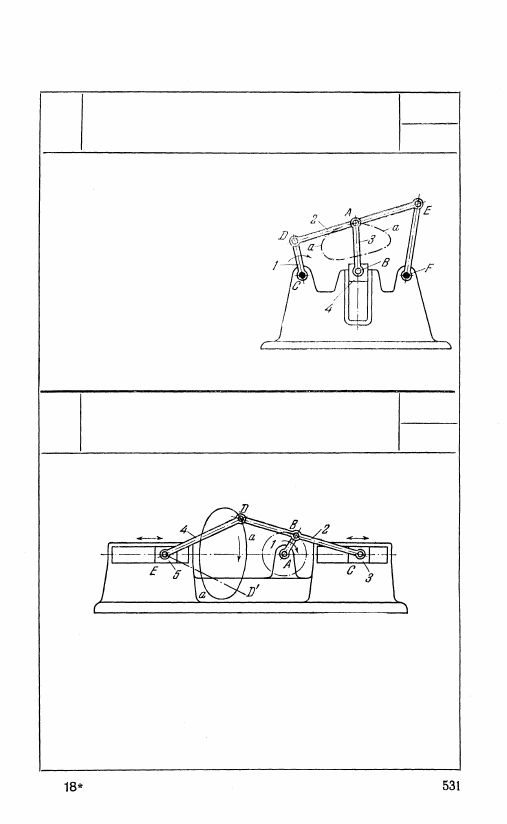

1565

ШАТУННО-ПОЛЗУННЫЙ МЕХАНИЗМ

С ОСТАНОВКОЙ

кп

о

Шатун 3 входит во вращатель-

ные пары A и Б со звеном 2

шарнирного четырехзвенника

CDEF и ползуном 4. При вра-

щении кривошипа 1 ползун 4

почти неподвижен на тех уча-

стках, где траектория а — а

точки А близка к окружности,

описанной из точки В как из

центра, т. е. ползун 4 практи-

чески имеет остановку.

1566

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

С ПРИЦЕПНЫМ ШАТУНОМ

И ПОЛЗУНОМ С ОСТАНОВКАМИ

кп

о

Длины звеньев механизма удовлетворяют условиям: ВС = ЗAB;

BD = 2,5AВ; ED = 3,5AB. Шатун 2 входит во вращательные

пары С и D с ползуном 3 и шатуном 4 и приводится в движение

кривошипом 1. Траектория а — а точки D на участке DD' близка

к окружности, описанной радиусом ED из точки Е. Ползун 5

почти неподвижен, когда точка D движется по этому участку

траектории.

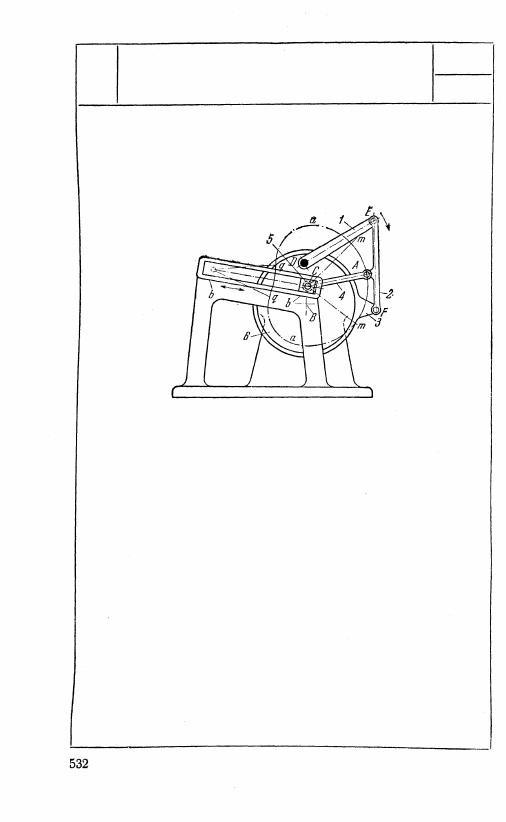

1567

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

С ДВУМЯ ОСТАНОВКАМИ

кп

о

Шатун 4 входит во вращательную пару

С с ползуном 5, скользящим вдоль не-

подвижных направляющих b — b, и во

вращательную пару А с шатуном 2 двух-

кривошипного шарнирного четырехзвен-

ника DEFB. Кривошип 3 выполнен в

форме расширенной втулки, охватываю-

щей неподвижный круглый диск 6 с центром

в точке В. Точка A шатуна 2 описывает

шатунную кривую а — а, два участка

которой, q — q и m — m, близки к дугам

окружностей, центры которых совпадают

с точкой С, а радиусы равны длине СА

шатуна 4. При прохождении точкой А

этих участков траектории ползун 5 будет

почти неподвижен, т. е. практически бу-

дет иметь остановку в двух своих крайних

положениях.

15. МЕХАНИЗМЫ ГРУЗОПОДЪЕМНЫХ

УСТРОЙСТВ (1568)

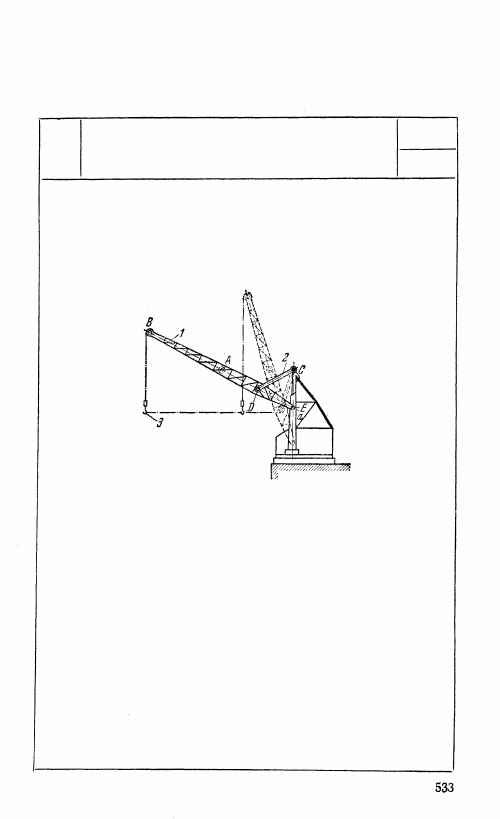

1568

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ПОДЪЕМНОГО КРАНА

КП

Гп

Длины звеньев механизма удовлетво-

ряют условию CD = DE = AD. Зве-

но 2 вращается вокруг неподвижной

оси С. Ферма 1 своим концом Е сколь-

зит вдоль неподвижной направляющей

а. При этом точка А фермы крана

движется прямолинейно в направле-

нии АС. Точка В движется по дуге

эллипса. Благодаря соответственной

подаче троса при изменении вылета

крана грузовой крюк 3 движется

горизонтально.

16. МЕХАНИЗМЫ ГРЕЙФЕРОВ КИНОАППАРАТОВ

(1569—1575)

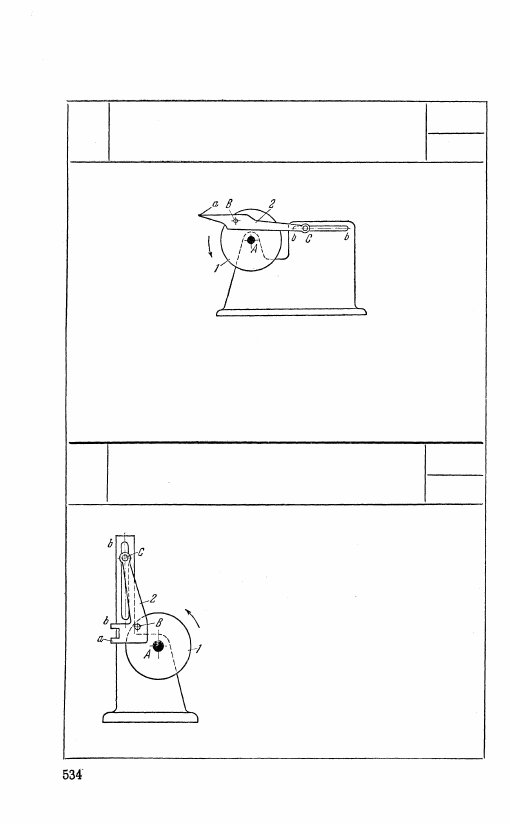

1569

ТРЕХЗВЕННЫЙ

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ГРЕЙФЕРА КИНОАППАРАТА

КП

ГК

При вращении кривошипа 1 трехзвенного кривошипно-ползун-

ного механизма ABC конец зуба а звена 2 описывает шатунную

кривую. Палец С звена 2 скользит вдоль неподвижной прорези

b — b. На одном из участков шатунной кривой зуб а вводится

в отверстия киноленты и передвигает ее. На другом участке

шатунной кривой зуб а выводится из отверстий киноленты.

1570

ТРЕХЗВЕННЫЙ

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ГРЕЙФЕРА КИНОАППАРАТА

КП

ГК

При вращении кривошипа 1 трехзвен-

ного кривошипно-ползунного механиз-

ма ABC конец зуба а звена 2 описы-

вает шатунную кривую. Палец С

звена 2 скользит вдоль неподвижной

прорези b — b. На одном из участков

шатунной кривой зуб а вводится в

отверстия киноленты и передвигает ее.

На другом участке шатунной кривой

зуб а выводится из отверстий кино-

ленты.
