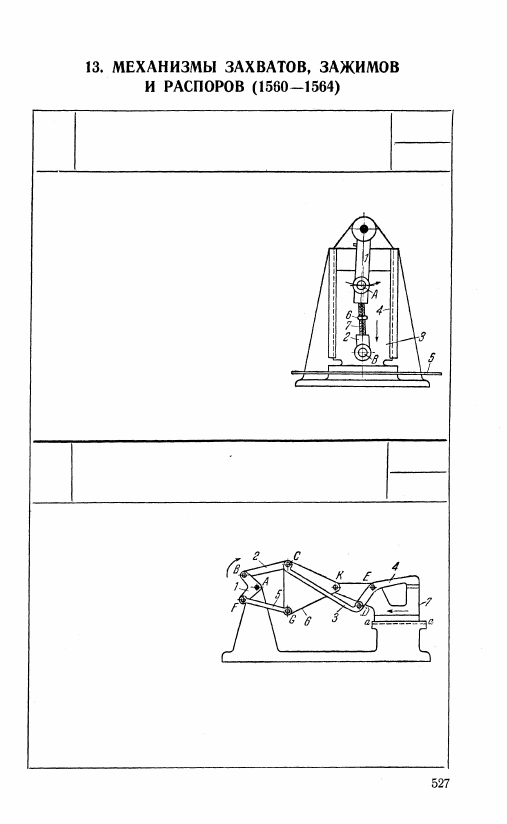

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ЗАЖИМА ПОЛОСЫ

КП

33

Посредством кривошипа 1 ползун 3,

скользящий вдоль направляющих 4

станины, прижимает полосу 5; длину

шатуна 2, входящего во вращательные

пары А и В с кривошипом 1 и ползу-

ном 3, можно менять поворотом го-

ловки 6, жестко связанной с винтом 7,

имеющим правую и левую резьбу.

1561

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ЗАХВАТА И ПОДАЧИ ИЗДЕЛИЯ

КП

33

Длины звеньев механизма

удовлетворяют условиям:

АВ

 = AF; ВС

 = FG =

= CG; СК = GK = ЗAB;

KE =2,2AB; DE = 1,2AB;

СD = 4,6AB. Ползун 7

приводится в возвратно-

поступательное движение

вдоль направляющей а—а

шатуном 6, приводимым в движение от двойного кривошипа 1

посредством промежуточных звеньев 2 и 5. Зажим изделия про-

изводится звеном 4, вращающимся вокруг оси Е ползуна 7,

посредством промежуточного звена 3.

1562

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ПОДАЧИ И ПЕРЕХВАТА ИЗДЕЛИЯ

КП

33

Длины звеньев механизма удовлетворяют

условиям: ВС = 2,2AВ; СЕ = 2,6АВ; BE =

= 3,6AB; ЕН = 2,5AB; СН = 0,8AB;

DC = 1,9AВ; AD = 2AB; MF = 3,4AB; EF =

= 3,9AB; GF = 2,ЗAB; HК = 3,1 АВ и KL =

= МN = 0,55AB. Ползун 7 приводится в

возвратно-поступательное движение вдоль на-

правляющей а — а звеном 6, входящим во

вращательную пару с шатуном 2 в точке Е.

Шатун 2 приводится в движение кривошипом

1 и входит во вращательную пару со звеном 3.

Ползун 7 имеет остановки в периоды вре-

мени, когда точка Е движется по участкам

х — х и у — у своей траектории, так как

эти участки могут быть приближенно заменены

дугами окружностей, описанных из соответ-

ствующих положений точки G. Звено 8,

воздействуя на звено 9, периодически за-

жимает изделие и отпускает его. Перехват

изделия в момент его освобождения из за-

жима осуществляется звеном 5, на которое

воздействует звено 4, входящее в точке Н

во вращательную пару с шатуном 2.

1563

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ПОДАЧИ И ПЕРЕХВАТА ИЗДЕЛИЯ

КП

33

Длины звеньев механизма удовлетворяют ус-

ловиям: АВ = АВ'; ВС = В'Е = СЕ = 2,8АВ;

CD = ED = 3,2AB; EH = 2,8AB; HК = 3,36AB;

KL = 2АВ; LM = 4,6AB; MN = МR = 1,6AR;

RP = 1,2AВ; FG = 1,4AВ; CF = 5AB; АК =

= 5,8AВ; AN = 12,ЗAB; KN = 6,6AB; PN =

= 4AB; KР = 8AB. Двухкривошипное звено 1

приводит в движение посредством промежуточ-

ных звеньев 2 и 3 ползун 4, движущийся воз-

вратно-поступательно вдоль направляющих а—а.

Звено 6, приводимое в движение звеном 5, пе-

риодически захватывает и отпускает изделие b,

перемещая это изделие в требуемом направлении.

Перехват изделия осуществляется звеном 12,

связанным кинематической цепью, состоящей

из звеньев 2', 7, 3, 9, 10 и 11, с кривошипом

AВ' звена 1. Регулировка и настройка механизма

осуществляется изменением углов закрепления

кривошипов АВ и АВ'.

1564

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ПОДАЧИ И ЗАХВАТА ИЗДЕЛИЯ

кп

33

Длины звеньев механизма удовлетворяют условиям:

ВС = 2AС; BD' = 0,9AС; BD = 1,1AС; CD = 2,55AС;

CD' = 2,32AС; BF = 2AС; AF = 1,6AС; ED' = 2,8AС

HD=З,6AС; HG=0,35AС. Шатун 3 воздействует

на звенья 4 и 5. Звено 4 входит во вращательную пару

E с ползуном 2, движущимся возвратно-поступательно

вдоль направляющих а — а. Звено 5 входит во враща-

тельную пару H со звеном 1, вращающимся вокруг

оси G ползуна 2. Ползун 2 имеет остановки в периоды

времени, когда точка D' движется по участкам x — x

и х' — х' своей траектории, так как эти участки могут

быть приближенно заменены дугами окружностей,

описанных из соответствующих положений точки Е.

Изделие является захваченным звеном х' в период

времени, когда точка D движется по участкам у — у

и у' — у' своей траектории, так как эти участки

могут быть приближенно заменены дугами окружно-

стей, описанных из соответствующих положений точ-

ки H.
