10. МЕХАНИЗМЫ ОСТАНОВОВ, СТОПОРОВ

И ЗАПОРОВ (1546—1549)

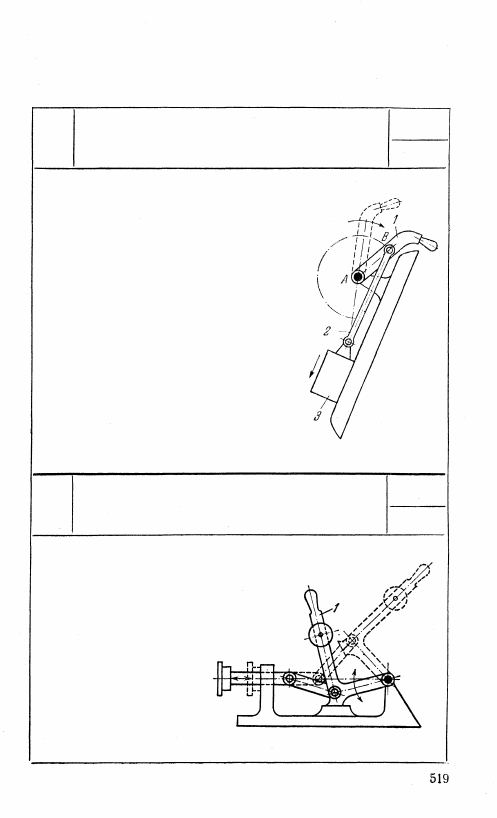

1546

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ЗАПИРАЮЩЕГО РЫЧАГА

КП

03

Для закрытия рычаг 1 должен быть

повернут вокруг неподвижной оси А

в направлении, указанном стрелкой,

из положения, обозначенного штри-

хами, в положение, изображенное на

чертеже сплошными линиями. В ис-

ходном положении оси кривошипа 1

и шатуна 2 совпадают.

1547

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ЗАПИРАЮЩЕГО РЫЧАГА

КП

03

В момент закрытия ры-

чаг 1 находится в поло-

жении, указанном на чер-

теже сплошными линиями.

Штрихами показан ры-

чаг в нерабочем поло-

жении.

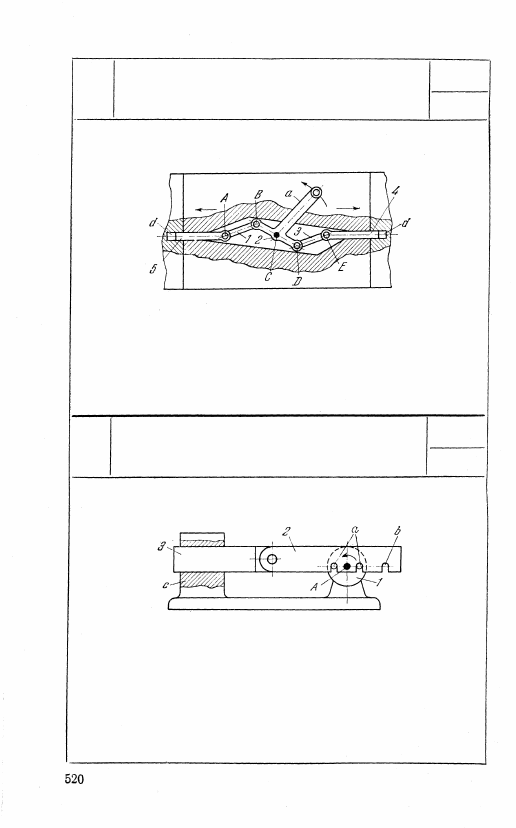

1548

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ДВОЙНОГО ЗАПОРА

кп

03

При повороте рукоятки а в направлении, указанном стрелкой,

оси звеньев 1, 2 и 3 располагаются на одной прямой линии, т.е.

точки A, В, С, D и Е будут лежать на одной прямой. Звенья

4 и 5 войдут при этом в соответствующие гнезда d до упоров.

1549

КРИВОШИПНО-ПОЛЗУННЫЙ

МЕХАНИЗМ ЗАМКА

кп

03

Звено 1, вращающееся вокруг неподвижной оси A, имеет штифты

а. Ползун 3, являющийся ригелем замка, скользит в неподвиж-

ной направляющей с. При повороте звена 1 в направлении, ука-

занном стрелкой, шатун 2 перемещает ползун 3, обеспечивая

закрытие замка. В закрытом положении левый штифт а входит

в прорезь b.

П. МЕХАНИЗМЫ МОЛОТОВ, ПРЕССОВ

И ШТАМПОВ (1550—1554)

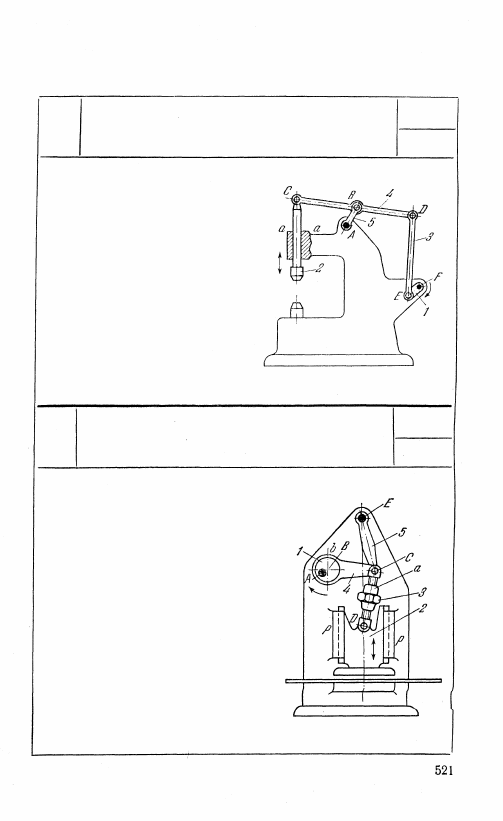

1550

ШЕСТИЗВЕННЫЙ

КРИВОШИПНО-ПОЛЗУННЫЙ

МЕХАНИЗМ МОЛОТА

кп

МП

Звено 3 входит во вращательную

пару D с шатуном 4 кривошип-

но-ползунного механизма AВС,

ползун 2 которого, выполненный

в виде бойка молота, скользит

вдоль неподвижных направляю-

щих а — а. Кривошип 7, вхо-

дящий во вращательную пару Е

со звеном 3, вращается вокруг

неподвижной оси F. При вра-

щении кривошипа 1 молот 2

совершает возвратно-поступа-

тельное движение.

1551

КРИВОШИПНО-ПОЛЗУННЫЙ

МЕХАНИЗМ ПРЕССА

КП

МП

Эксцентрик 1 вращается вокруг

неподвижной оси A. Шатун 4

шарнирного четырехзвенника АВСЕ

имеет расширенную втулку b, ох-

ватывающую эксцентрик 1. Звено

3 входит во вращательные пары С

и D с коромыслом 5 и ползуном 2,

движущимся вдоль неподвижных

направляющих р — р. При вра-

щении эксцентрика 1 ползун 2

движется возвратно-поступательно.

Ход ползуна 2 регулируется винто-

вым устройством а.

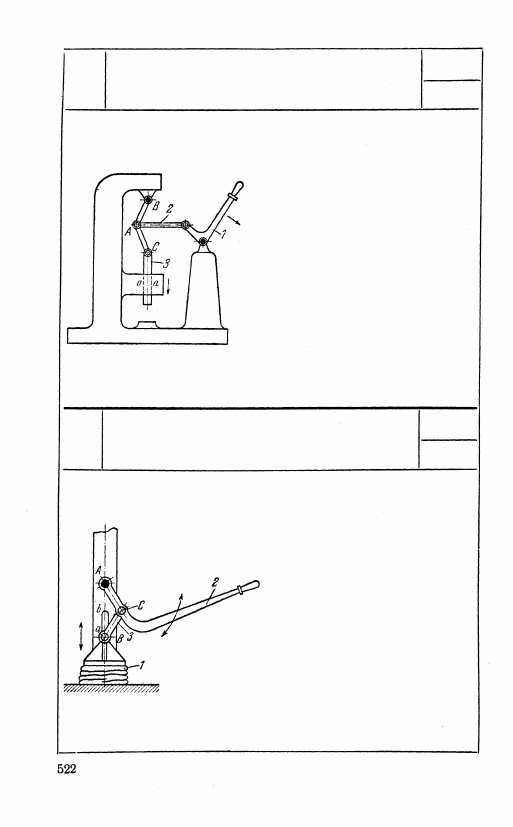

1552

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

РУЧНОГО ПРЕССА

КП

МП

Длины звеньев механизма удов-

летворяют условию АВ = АС.

Звено 3 призматической формы

движется вдоль направляющих а —

а. При повороте рычага 1 звено 3

движется поступательно, производя

прессование объекта.

1553

ТРЕХЗВЕННЫЙ

КРИВОШИПНО-ПОЛЗУННЫЙ

МЕХАНИЗМ РУЧНОГО ПРЕССА

КП

МП

Шатун 3 имеет в точке В ролик

а, скользящий в прорези b,

ширина которой равна диаметру

ролика а. Прессование объекта

1 происходит за счет усилия,

приложенного к ручке рычага 2,

представляющего собой криво-

шип кривошипно-ползунного ме-

ханизма AВС.
