Механизмы в современной технике (Артоболевский) - часть 247

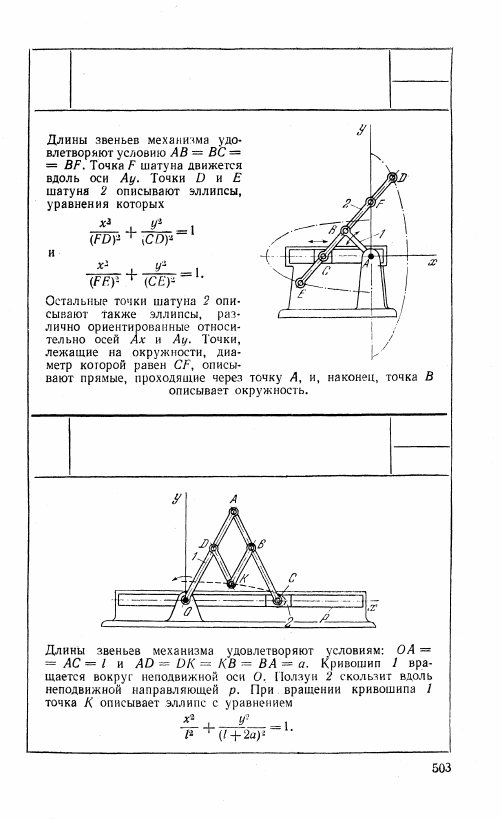

1525

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ЭЛЛИПСОГРАФА

КП

ВК

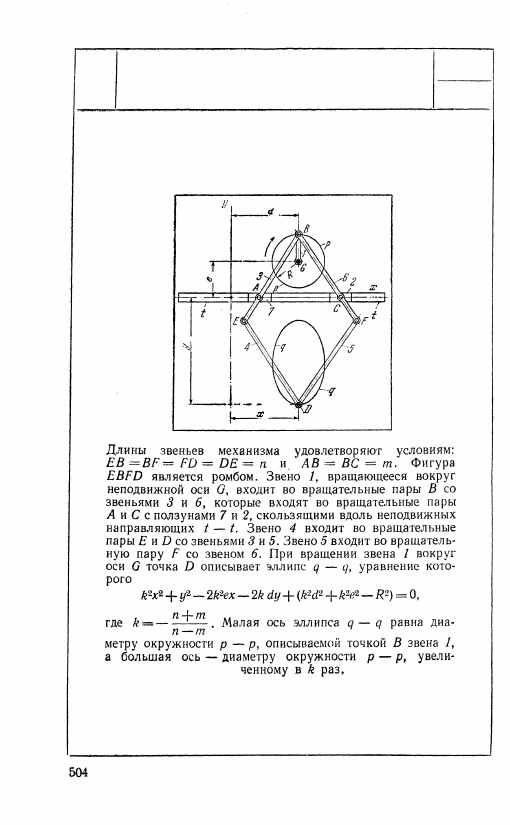

1526

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ЭЛЛИПСОГРАФА

КП

ВК

1527

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ЭЛЛИПСОГРАФА ДЕЛОНЕ

кп

вк

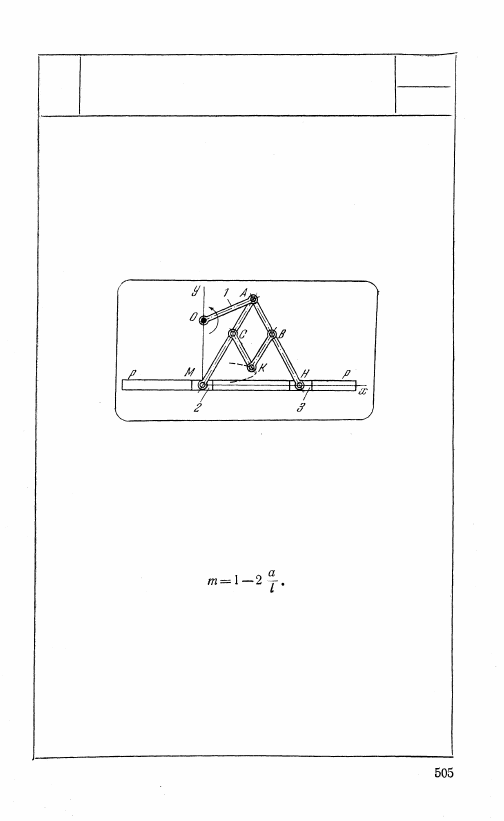

1528

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ЭЛЛИПСОГРАФА ДЕЛОНЕ

КП

ВК

Длины звеньев механизма удовлетворяют

условиям: AM = АН = l и АВ = ВК =

= КС = СА = а. Кривошип 1 вращается

вокруг неподвижной оси О. Ползуны 2 и 3

скользят вдоль неподвижной направляющей

р.— р. При вращении кривошипа 1 точка K

описывает эллипс с полуосями: большой,

равной длине кривошипа ОА, малой, равной

длине кривошипа, умноженной на коэф-

фициент т:

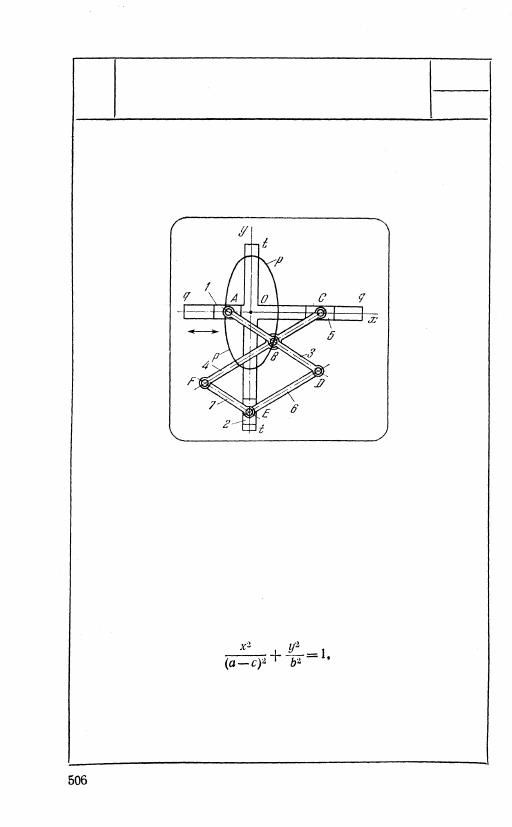

1529

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ЭЛЛИПСОГРАФА СОМОВА

КП

ВК

Длины звеньев удовлетворяют условиям:

АВ

 = ЕС =

 b;

 FB

 = ED = а и BD =

= FЕ = с. Фигура FBDE является па-

раллелограммом. Ползуны 1 и 5 скользят

вдоль направляющих q — q, ось которых

совпадает с осью Ох, и входят во враща-

тельные пары со звеньями 3 и 4, входя-

щими во вращательную пару В. Звенья 6

и 7 входят во вращательную пару Е с пол-

зуном 2, скользящим вдоль направляю-

щих t — t, ось которых совпадает с осью

Оу. При движении ползуна 1 вдоль на-

правляющих q — q точка В описывает

эллипс р — р, уравнение которого
