Механизм двигателя имеет ползун 3,

с которым жестко связаны штоки

поршней а и b. Шатун 2 входит

в кинематические пары с криво-

шипом 1 и ползуном 3. Оси цилин-

дров расположены по окружности

радиуса r. Максимальное число ци-

линдров определяется располагае-

мым местом на станине.

1512

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

МНОГОЦИЛИНДРОВОГО ДВИГАТЕЛЯ

кп

пм

Длины звеньев механизма удов-

летворяют условиям: ВС = ВН;

GH

 == DC

 и HK = СЕ. К ос-

новному кривошипно-ползунно-

му механизму ABF присоеди-

нены шатунами 5 и 6 симмет-

рично расположенные кривошип-

но-ползунные механизмы GHK

и DСЕ. При вращении криво-

шипа 1 поршни 2, 3 и 4 совер-

шают возвратно-поступательные

движения. При этом поршни 2

и 4 имеют равные ходы и в об-

щем случае не равные ходу

поршня 3.

1511

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ТРЕХЦИЛИНДРОВОГО ДВИГАТЕЛЯ

КП

ПМ

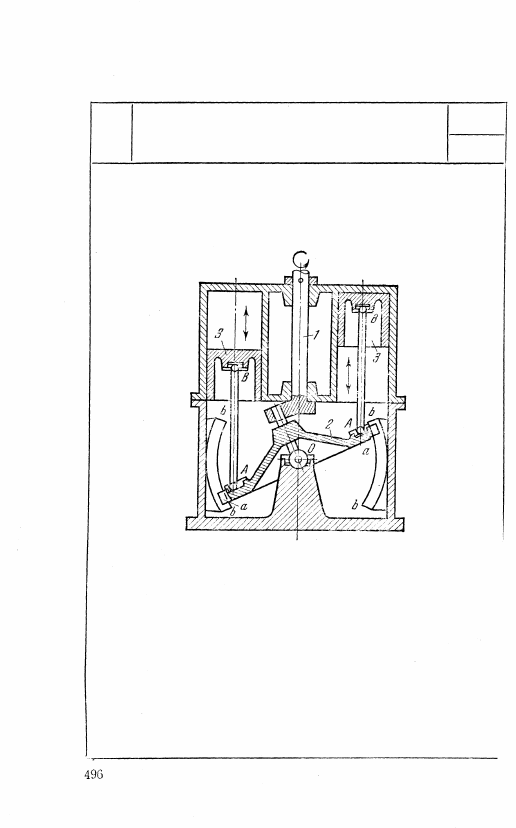

Шайба 2 имеет шаровую опору с цен-

тром О. Своими концами а шайба

скользит в неподвижных дуговых на-

правляющих b — b. Посредством ка-

чающейся шайбы 2 вращение вала 1

трансформируется в возвратно-посту-

пательное движение поршней 3. Шар-

ниры в точках A и B выполняются

шаровыми.

1513

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

КАЧАЮЩЕЙСЯ ШАЙБЫ

КП

ШК

7. МЕХАНИЗМЫ КАЧАЮЩИХСЯ ШАЙБ

(1513—1521)

1514

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

КАЧАЮЩЕЙСЯ ШАЙБЫ

КП

ШК

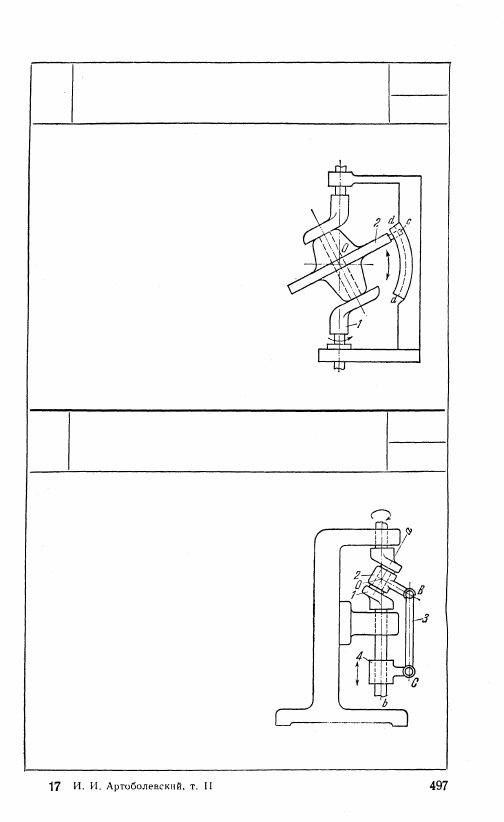

Шайба 2 снабжена пальцем с, который

скользит по неподвижной дуговой на-

правляющей d — d с центром О. При

вращении кривошипа 1 шайба 2 со-

вершает колебательное движение от-

носительно точки О.

1515

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

КАЧАЮЩЕЙСЯ ШАЙБЫ

КП

ШК

Шайба 2 совершает вращательное дви-

жение вокруг осей Оа, Ob и оси,

перпендикулярной к плоскости чер-

тежа. Шатун 3 входит в шаровую

пару В с шайбой 2 и во вращатель-

ную пару С со звеном 4. При вращении

кривошипа 1 звено 4 совершает воз-

вратно-поступательное движение вдоль

оси вала звена 1.

1516

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

КАЧАЮЩЕЙСЯ ШАЙБЫ

КП

ШК

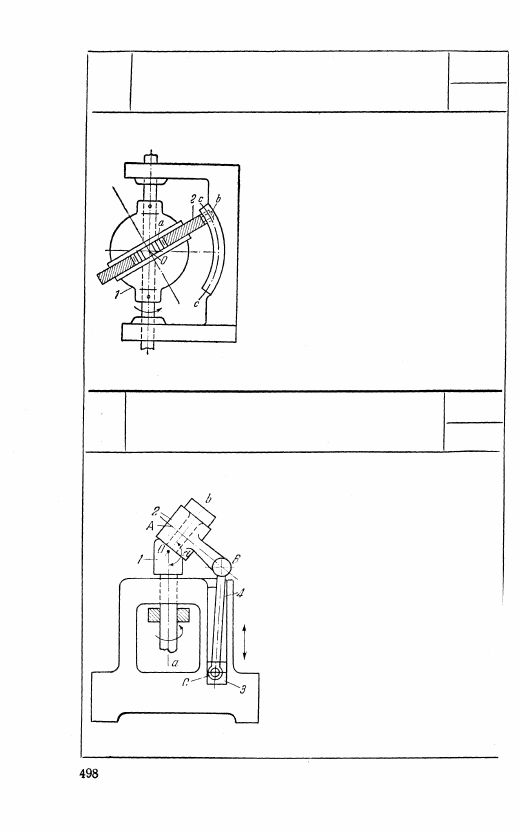

Кривошип / жестко связан с цилинд-

ром а, на который свободно посажена

шайба 2, снабженная пальцем b, ко-

торый скользит по неподвижной ду-

говой направляющей с — c c центром О.

При вращении кривошипа 1 шайба 2

совершает колебательное движение от-

носительно точки О.

1517

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

КАЧАЮЩЕЙСЯ ШАЙБЫ

КП

ШК

Оси Оа и Ob кривошипа 1 и шайбы

2, пересекающиеся в точке О, об-

разуют угол а. Точка В шайбы 2

движется по окружности радиуса

АВ. Таким образом, в своем дви-

жении шайба вращается вокруг

осей Оa, Ob и вокруг оси, перпен-

дикулярной к плоскости чертежа.

Шатун 4 входит в шаровую пару В

с шайбой 2 и во вращательную

пару С с ползуном 3. При вращении

кривошипа 1 ползун 3 совершает

возвратно-поступательное движение.
