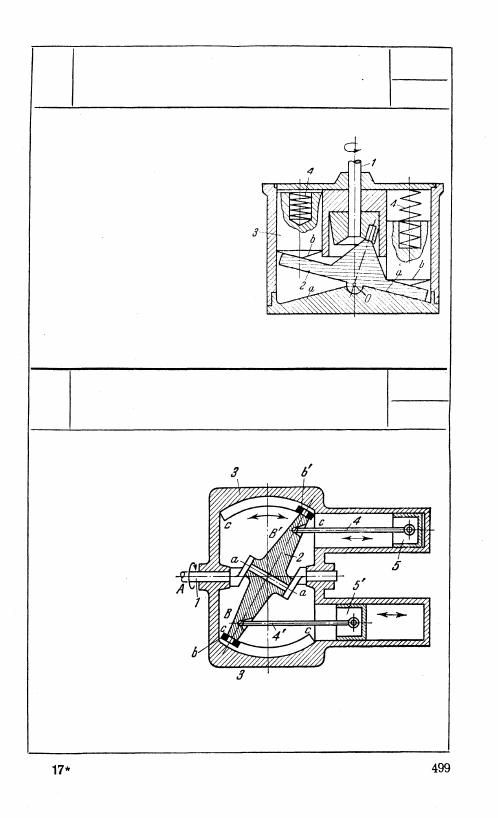

1518

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

КАЧАЮЩЕЙСЯ ШАЙБЫ

КП

ШК

Шайба 2, имеющая шаровой

подпятник с центром в точке О,

движется, обкатывая неподвиж-

ный конус а. Цилиндры 3 за-

канчиваются конусами b, сколь-

зящими по шайбе 2. Посред-

ством качающейся шайбы 2 вра-

щение вала 1 трансформируется

в возвратно-поступательное дви-

жение поршней 3. Силовое за-

мыкание между поршнями и

шайбой обеспечивается пружи-

нами 4.

1519

КРИВОШИПНО-ПОЛЗУННЫЙ

СФЕРИЧЕСКИЙ МЕХАНИЗМ

КАЧАЮЩЕЙСЯ ШАЙБЫ

КП

ШК

Кривошип 1 вра-

щается вокруг не-

подвижной оси А.

Перпендикулярно к

оси a — а криво-

шипа установлена

качающаяся шайба

2. Ролики b и b'

перекатываются по

направляющим с —

с кожуха 3. В точ-

ках В и В' к шайбе

2 при помощи ша-

ровых шарниров

присоединены шату-

ны 4 и 4', связан-

ные с поршнями 5

и 5'. При вращении

кривошипа 1 поршни движутся возвратно-поступательно в про-

тивоположных направлениях.

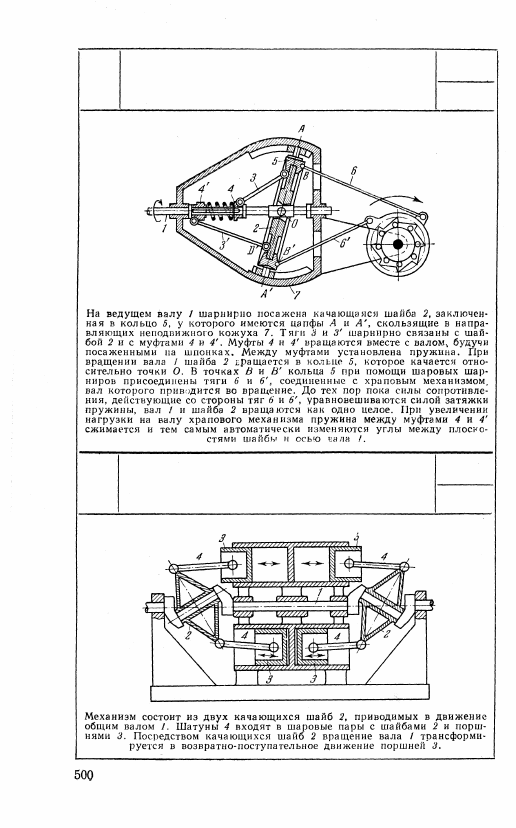

1520

КРИВОШИПНО-ПОЛЗУННЫЙ

СФЕРИЧЕСКИЙ МЕХАНИЗМ КАЧАЮЩЕЙСЯ

ШАЙБЫ С ХРАПОВЫМ КОЛЕСОМ

КП

ШК

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

С ДВУМЯ КАЧАЮЩИМИСЯ ШАЙБАМИ

1521

КП

ШК

8. МЕХАНИЗМЫ ДЛЯ МАТЕМАТИЧЕСКИХ

ОПЕРАЦИЙ (1522—1523)

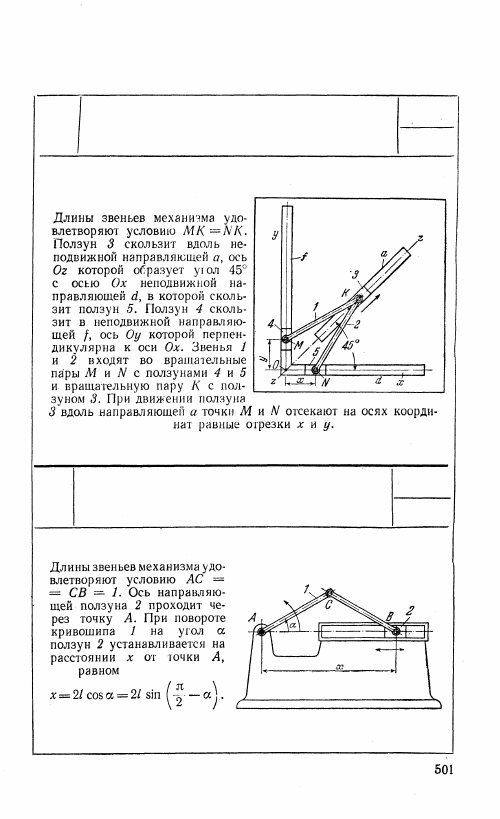

1522

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ДЛЯ ОТКЛАДЫВАНИЯ РАВНЫХ

ОТРЕЗКОВ ПО ОСЯМ КООРДИНАТ

кп

МО

1523

КРИВОШИПНО-ПОЛЗУННЫЙ

СИНУСНЫЙ МЕХАНИЗМ

кп

МО

9. МЕХАНИЗМЫ ДЛЯ ВОСПРОИЗВЕДЕНИЯ

КРИВЫХ (1524—1545)

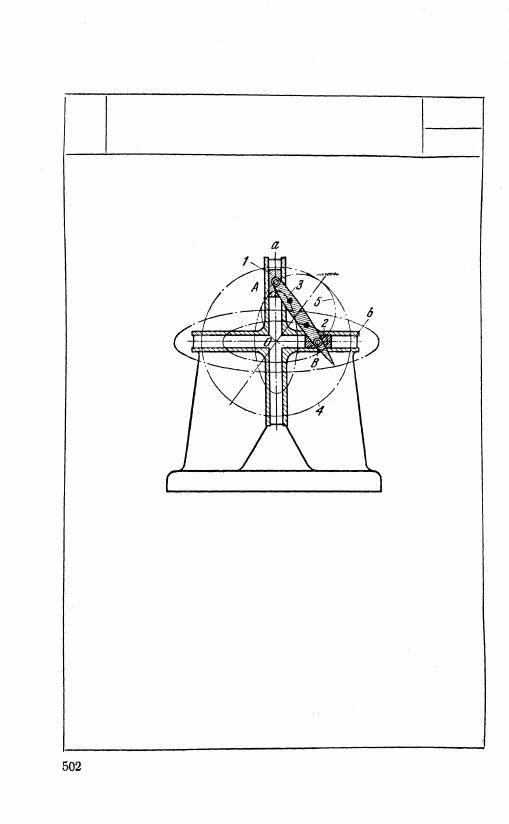

1524

ЧЕТЫРЕХЗВЕННЫЙ МЕХАНИЗМ

ЭЛЛИПСОГРАФА

КП

ВК

Ползуны 1 и 2 скользят вдоль неподвижных

направляющих а и b, оси которых взаимно

перпендикулярны. Точки звена 3 описы-

вают эллипсы с центром в точке О и полу-

осями, длины которых равны соответственно

расстояниям выбранной точки от точек А

и В. Механизм эквивалентен механизму двух

колес 4 и 5. Если колесо 4 радиуса АВ сделать

неподвижным, а колесо 5 радиуса АВ/2

катить без скольжения по колесу 4, то точки

колеса 5 будут описывать те же эллипсы,

как и звено 3 исходного механизма.
