Механизмы в современной технике (Артоболевский) - часть 243





1496

КРИВОШИПНО-ПОЛЗУННЫЙ АКСИАЛЬНЫЙ

МЕХАНИЗМ ДВУХЦИЛИНДРОВОГО

ДВИГАТЕЛЯ

КП

пм

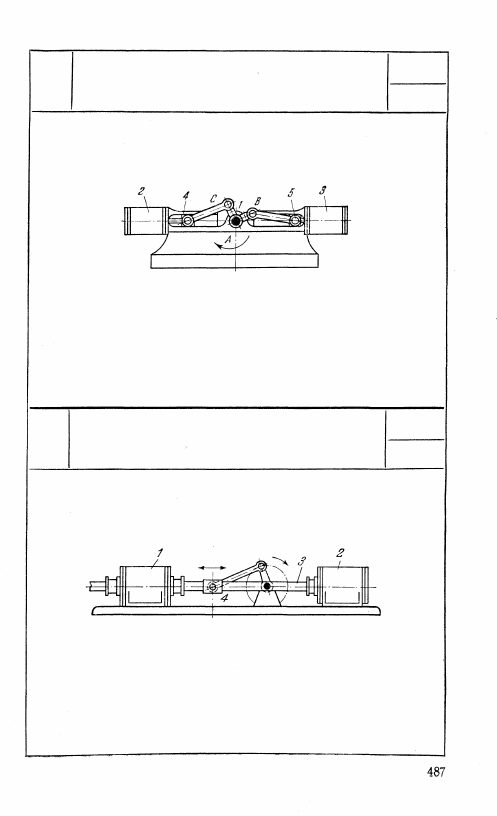

Оси цилиндров 2 и 3 проходят через ось A вращения кри-

вошипа 1, имеющего колена АВ и АС, длины которых

могут быть неравными, вследствие чего могут быть осу-

ществлены различные законы движения ползунов 4 и 5.

1497

КРИВОШИПНО-ПОЛЗУННЫЙ АКСИАЛЬНЫЙ

МЕХАНИЗМ ДВУХЦИЛИНДРОВОГО

ДВИГАТЕЛЯ

кп

пм

Поршни цилиндров 1 и 2 приводятся в движение

общим штоком 3, жестко связанным с ползуном 4.

1498

КРИВОШИПНО-ПОЛЗУННЫЙ АКСИАЛЬНЫЙ

МЕХАНИЗМ ДВУХЦИЛИНДРОВОГО

ДВИГАТЕЛЯ

КП

ПМ

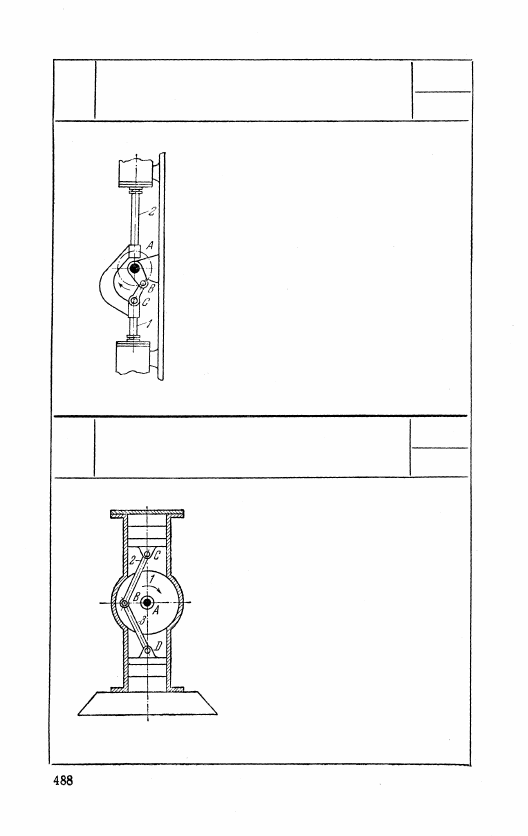

Сблокированные ползуны 1 и 2

приводятся в возвратно-посту-

пательное движение от криво-

шипа АВ посредством шатуна

ВС. Длины звеньев механизма

удовлетворяют условию АВ =

= ВС, вследствие чего ход s

звена 2 равен s= 4AB.

1499

КРИВОШИПНО-ПОЛЗУННЫЙ АКСИАЛЬНЫЙ

МЕХАНИЗМ ДВУХЦИЛИНДРОВОГО

ДВИГАТЕЛЯ

кп

ПМ

С кривошипом /, выполненным

в виде тяжелого маховика, в точ-

ке В входят в кинематические

пары шатуны 2 и 3. Оси цилин-

дров расположены на общей вер-

тикали. При указанной схеме

механизма достигается частич-

ное уравновешивание сил инер-

ции масс звеньев.

1500

КРИВОШИПНО-ПОЛЗУННЫЙ

ДЕЗАКСИАЛЬНЫЙ МЕХАНИЗМ

ДВИГАТЕЛЯ

КП

ПМ

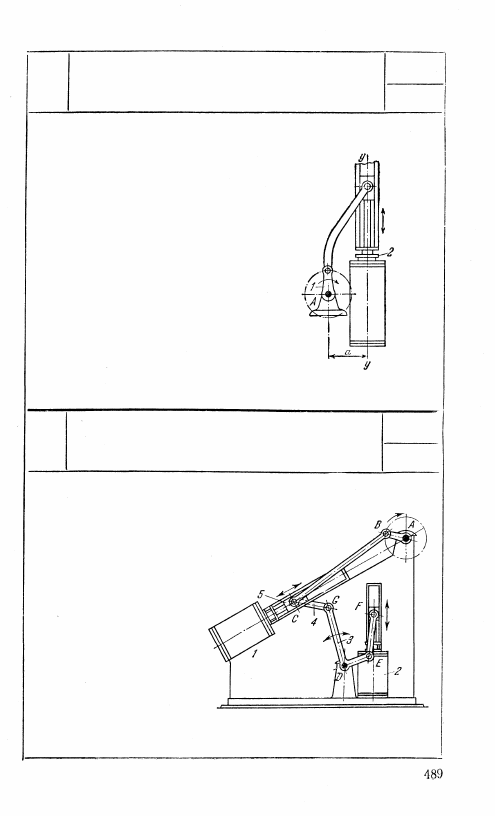

Ось у — у цилиндра не прохо-

дит через ось А вращения кри-

вошипа 1. Дезаксиал а больше

радиуса кривошипа 1. Пор-

шень 2 имеет различные проме-

жутки времени прямого и об-

ратного ходов.

1501

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

С ДВУМЯ АВТОНОМНО

РАСПОЛОЖЕННЫМИ ЦИЛИНДРАМИ

кп

ПМ

Два произвольно распо-

ложенных цилиндра 1 и 2

приводятся в движение

кривоншпно- ползунными

механизмами AВС и

DEF. Кривошип 3 колен-

чатой формы в точке G

входит в кинематическую

пару с шатуном 4, кото-

рый в свою очередь вхо-

дит в кинематическую па-

ру с ползуном 5.

1502

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

С УРАВНОВЕШИВАЮЩИМИ

ПРОТИВОВЕСАМИ

КП

ПМ

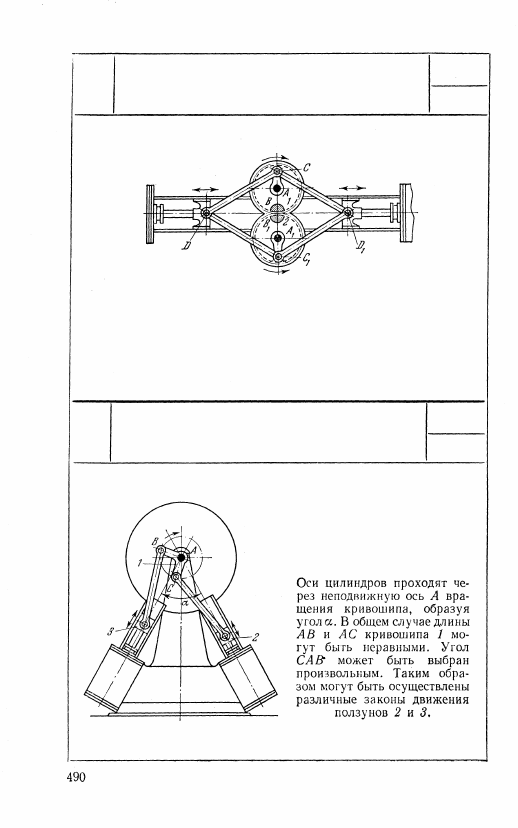

Длины звеньев механизма удовлетворяют условиям: DC =

= CD

1

 = D

1

C

1

 = C

1

D и AC= A

1

C

1

. Кривошипы АС и A

1

С

1

 жестко

связаны с находящимися в зацеплении двумя равными зубча-

тыми колесами 1 и 2, на которых установлены два равных про-

тивовеса В и B

1

, уравновешивающих силы инерции первого по-

рядка, возникающие при движении механизма.

1503

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

V-ОБРАЗНОГО ДВИГАТЕЛЯ

КП

ПМ
