Механизмы в современной технике (Артоболевский) - часть 242

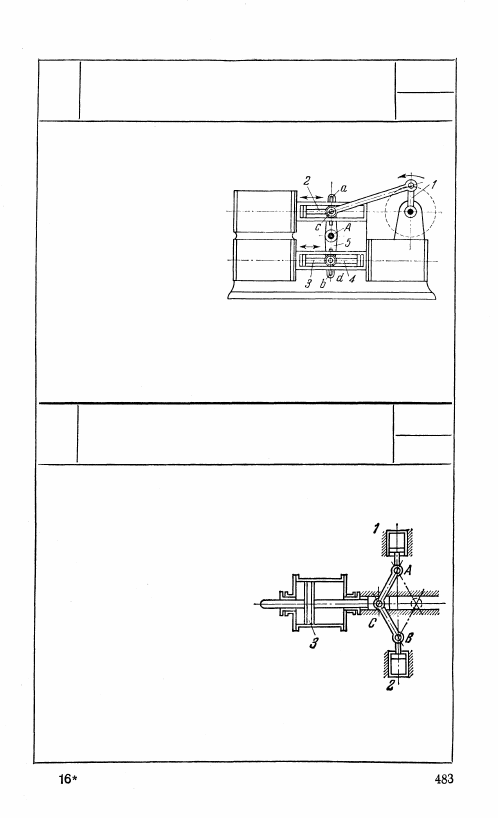

1488

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ПОРШНЕВОЙ МАШИНЫ

КП

пм

Звено 5, качающееся во-

круг неподвижной оси А,

имеет прорези а и b, в ко-

торых скользят пальцы с

и d, жестко связанные со

штоками 2, 3 и 4. При вра-

щении кривошипа 1 шток

2 совершает возвратно-

поступательное движение.

Кулиса 5, качаясь вокруг

неподвижного центра A,

приводит в возвратно-поступательное движение штоки 3 и 4.

При равных плечах звена 5 длины ходов штоков 2, 3, 4 равны.

1489

ПОЛЗУННЫЙ МЕХАНИЗМ

КОМПЕНСАЦИОННЫХ ЦИЛИНДРОВ

ВОРТИНГТОНА

кп

пм

Длины звеньев механизма удов-

летворяют условию В С —АС.

Цилиндры 1 и 2 аккумулируют

энергию в первой половине хода

поршня 3 и отдают ее во второй

половине хода.

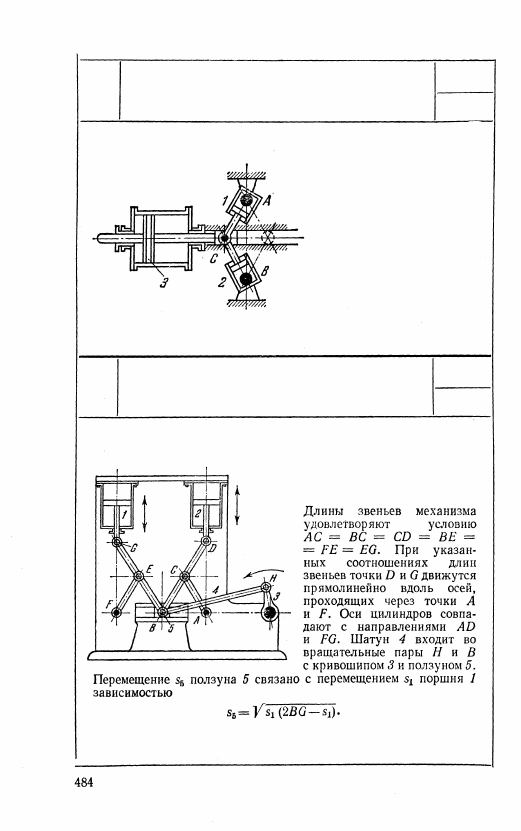

1490

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

КОМПЕНСАЦИОННЫХ ЦИЛИНДРОВ

ВОРТИНГТОНА

КП

пм

Длины звеньев механизма

удовлетворяют условию

АС — ВС. Цилиндры 1

и 2 качаются вокруг осей

A и В, аккумулируя энер-

гию в первой половине

хода поршня 3 и отдавая

ее во второй половине

хода.

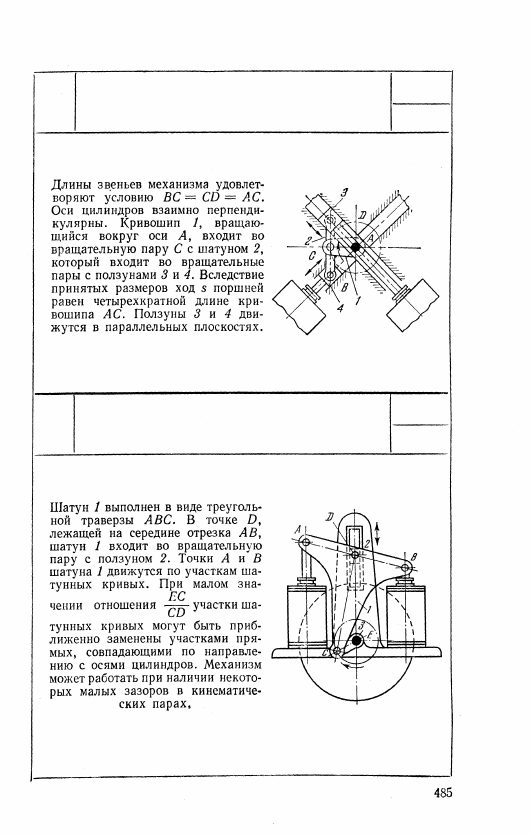

1491

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ДВУХЦИЛИНДРОВОГО ДВИГАТЕЛЯ

кп

пм

1492

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ДВУХЦИЛИНДРОВОГО ДВИГАТЕЛЯ

кп

пм

1493

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ДВУХЦИЛИНДРОВОГО ДВИГАТЕЛЯ

кп
пм

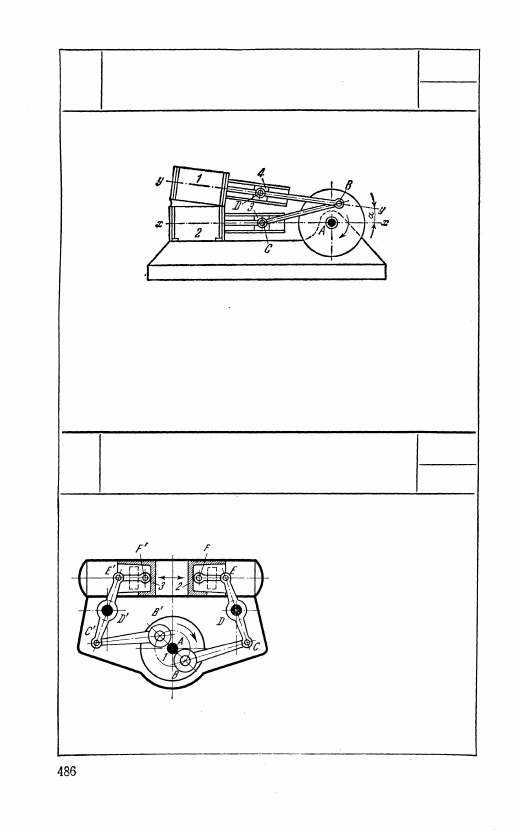

1494

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ДВУХЦИЛИНДРОВОГО ДВИГАТЕЛЯ

кп
пм

Ось у — у цилиндра 1 образует некоторый угол а с осью х — x

горизонтально расположенного цилиндра 2. Таким образом ме-

ханизм ABC — аксиальный, а механизм ABD — дезаксиальный.

Промежутки времени прямого и обратного хода ползуна 3 равны.

Промежутки времени прямого и обратного хода ползуна 4 не

равны.

1495

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ДВУХЦИЛИНДРОВОГО ДВИГАТЕЛЯ

КП

ПМ

Длины звеньев механизма

удовлетворяют условиям:

АВ=А'В', ВС=В'С,

CD

 = C'D', DE = D'E',

EF — E''F'. При расположе-

нии точек В и В', D и D'',

указанном на чертеже, при

вращении кривошипа 1 пор-

шни 2 и 3 движутся в проти-

воположных направлениях.
