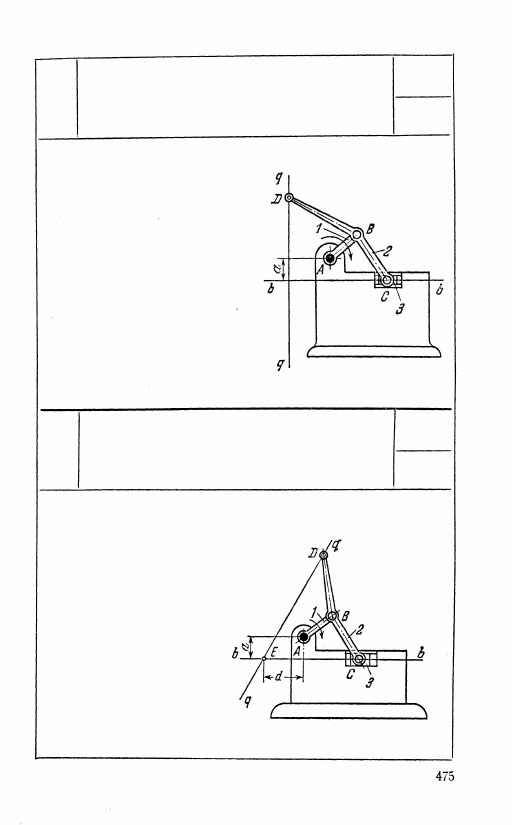

1474

КРИВОШИПНО-ПОЛЗУННЫЙ

ЧЕТЫРЕХЗВЕННЫЙ

ПРЯМОЛИНЕЙНО-НАПРАВЛЯЮЩИЙ

МЕХАНИЗМ ДЕЖОНЖА

КП

НИ

Длины звеньев кривошипно-пол-

зунного механизма AВС удо-

влетворяют условиям: ВС =

= 1.52AB; DC = 3,7AB; DB =

= 2,26AB и a=0,61AB. При

вращении кривошипа 1 вокруг

неподвижной оси А точка D

шатуна 2 описывает траекто-

рию, на некотором участке близ-

кую к прямой q — q, перпен-

дикулярной к оси b — b дви-

жения ползуна 3.

1475

КРИВОШИПНО-ПОЛЗУННЫЙ

ЧЕТЫРЕХЗВЕННЫЙ

ПРЯМОЛИНЕЙНО-НАПРАВЛЯЮЩИЙ

МЕХАНИЗМ ДЕЖОНЖА

КП

НИ

Длины звеньев кривошип-

но-ползунного механизма

ABC удовлетворяют ус-

ловиям: ВС = 1,42АВ;

BD = 1,67AB; DC =

= ЗАВ; а = 0,58AB и

d= 1,08. При враще-

нии кривошипа 1 вокруг

неподвижной оси Л точ-

ка D шатуна 2 описывает

траекторию, на некотором

участке близкую к пря-

мой q — q, проходящей

через точку E, лежащую

на оси b — b движения

ползуна 3.

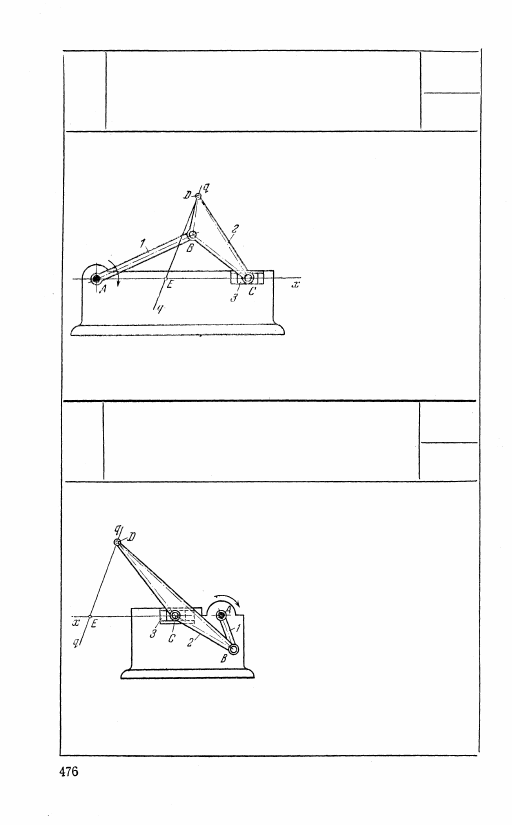

1476

КРИВОШИПНО-ПОЛЗУННЫЙ

ЧЕТЫРЕХЗВЕННЫЙ

ПРЯМОЛИНЕЙНО-НАПРАВЛЯЮЩИЙ

МЕХАНИЗМ ДЕЖОНЖА

КП

НИ

Длины звеньев кривошип-

но-ползунного механизма

AВС удовлетворяют ус-

ловиям: ВС = 0,66;

BD = 0,37AB; DC =

= 0,9 и АЕ = 0,66.

При вращении звена 1 во-

круг неподвижной оси A

точка D шатуна 2 описы-

вает траекторию, на не-

котором участке близкую

к прямой q — q, прохо-

дящей через точку Е.

1477

КРИВОШИПНО-ПОЛЗУННЫЙ

ЧЕТЫРЕХЗВЕННЫЙ

ПРЯМОЛИНЕЙНО-НАПРАВЛЯЮЩИЙ

МЕХАНИЗМ ДЕЖОНЖА

КП

НИ

Длины звеньев кривошипно-пол-

зунного механизма AВС удов-

летворяют условиям: ВС =

= 1,ЗЗ; BD = 4,25АВ; CD =

= 2,64 и АЕ = 3,72ЛВ. При

вращении кривошипа 1 вокруг

неподвижной оси А точка D

шатуна 2 описывает траекто-

рию, на некотором участке близ-

кую к прямой q — q, проходя-

щей через точку Е.

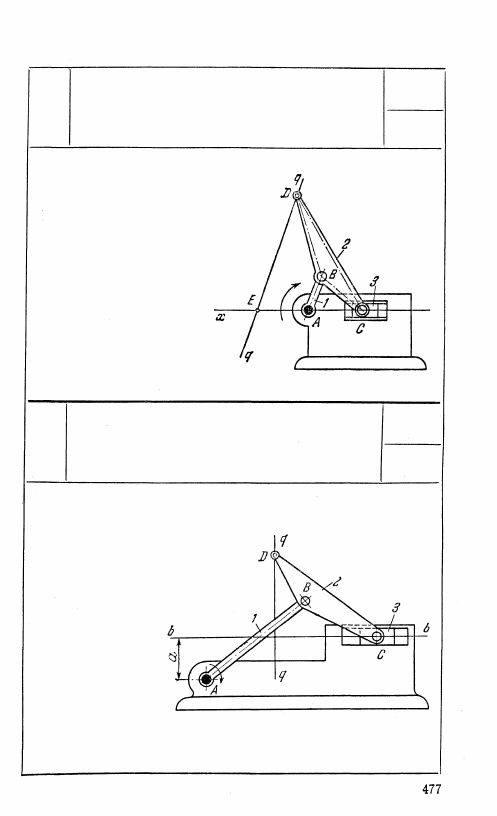

1478

КРИВОШИПНО-ПОЛЗУННЫЙ

ЧЕТЫРЕХЗВЕННЫЙ

ПРЯМОЛИНЕЙНО-НАПРАВЛЯЮЩИЙ

МЕХАНИЗМ ДЕЖОНЖА

КП

НИ

Длины звеньев криво-

шипно-ползунного меха-

низма AВС удовлетворяют

условиям: ВС = 1,48AB;

BD = 2,28AB; CD =

= 3,62АВ и АЕ =

= 1,38AB. При вращении

кривошипа 1 вокруг не-

подвижной оси А точка D

шатуна 2 описывает тра-

екторию, на некотором

участке близкую к пря-

мой q — q, проходящей

через точку Е.

1479

КРИВОШИПНО-ПОЛЗУННЫЙ

ЧЕТЫРЕХЗВЕННЫЙ

ПРЯМОЛИНЕЙНО-НАПРАВЛЯЮЩИЙ

МЕХАНИЗМ ДЕЖОНЖА

КП

НИ

Длины звеньев кри-

вошипно - ползунно-

го механизма ABC

удовлетворяют ус-

ловиям:

 = 0,65AB;

BD = 0,45AB;

DC

 =1,05 АВ

и

а = 0,32.

При вращении зве-

на 1 вокруг непод-

вижной оси А точ-

ка D шатуна 2 опи-

сывает траекторию,

на некотором участке близкую к прямой q — q, перпендику-

лярной к оси b — b движения ползуна 3.

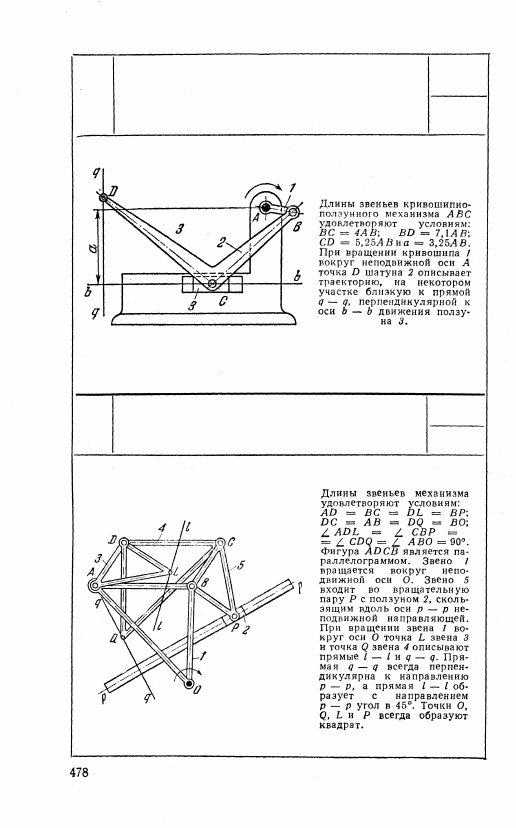

1480

КРИВОШИПНО-ПОЛЗУННЫЙ

ЧЕТЫРЕХЗВЕННЫЙ

ПРЯМОЛИНЕЙНО-НАПРАВЛЯЮЩИЙ

МЕХАНИЗМ ДЕЖОНЖА

КП

НИ

1481

КРИВОШИПНО-ПОЛЗУННЫЙ

ПРЯМОЛИНЕЙНО-НАПРАВЛЯЮЩИЙ

МЕХАНИЗМ С ПАРАЛЛЕЛОГРАММОМ

КП

НИ
