1466

КРИВОШИПНО-ПОЛЗУННЫЙ

ЧЕТЫРЕХЗВЕННЫЙ

ПРЯМОЛИНЕЙНО-НАПРАВЛЯЮЩИЙ

МЕХАНИЗМ СКОТТ РАССЕЛА

КП

НИ

Длины звеньев кривошипно-пол-

зунного механизма AВС удовлетво-

ряют условию  A B = B C = B D .

При вращении звена 1 вокруг не-

подвижной оси А точка D звена 2

описывает прямолинейную траек-

торию Аа.

1467

КРИВОШИПНО-ПОЛЗУННЫЙ

ЧЕТЫРЕХЗВЕННЫЙ

ПРЯМОЛИНЕЙНО-НАПРАВЛЯЮЩИЙ

МЕХАНИЗМ

КП

НИ

Длины звеньев кривошипно-пол-

зунного механизма ABC удовлет-

воряют условиям: ВС = 1,37AB и

BD = 2,27 АВ. При вращении кри-

вошипа 1 вокруг неподвижной оси

А точка D шатуна 2 описывает тра-

екторию на некотором участке,

близкую к прямой q — q и перпен-

дикулярную к оси Ах движения

ползуна 3.

1468

КРИВОШИПНО-ПОЛЗУННЫЙ

ЧЕТЫРЕХЗВЕННЫЙ

ПРЯМОЛИНЕЙНО-НАПРАВЛЯЮЩИЙ

МЕХАНИЗМ

КП

НИ

Длины звеньев кривошипно-ползунного механизма AВС удов-

летворяют условиям: ВС = 1,86AB и CD = 2,76AB. При вра-

щении кривошипа 1 вокруг неподвижной оси А точка D шатуна 2

описывает траекторию, на некотором участке близкую к прямой

q — q, перпендикулярной к оси движения ползуна 3.

1469

КРИВОШИПНО-ПОЛЗУННЫЙ

ЧЕТЫРЕХЗВЕННЫЙ

ПРЯМОЛИНЕЙНО-НАПРАВЛЯЮЩИЙ

МЕХАНИЗМ

КП

НИ

Длины звеньев кривошипно-ползунного механизма ABC удовлет-

воряют условиям: BС= 0,67AС и CD = 0,ЗAС. При вращении

звена 1 вокруг неподвижной оси А точка D шатуна 2 описывает

траекторию, на некотором участке близкую к прямой q — q и

перпендикулярную к оси Ах движения ползуна 3.

1470

КРИВОШИПНО-ПОЛЗУННЫЙ

ЧЕТЫРЕХЗВЕННЫЙ

ПРЯМОЛИНЕЙНО-НАПРАВЛЯЮЩИЙ

МЕХАНИЗМ

КП

НИ

Длины звеньев кривошип-

ноползунного механизма

AВС удовлетворяют ус-

ловиям: ВС = 3,5АВ;

CD = 4,2AB; BD =

= 5,1 АВ; b=5,43AB

и а= 2,49AB. При вра-

щении кривошипа 1 во-

круг неподвижной оси А

точка D шатуна 2 описы-

вает траекторию, на не-

котором участке близкую

к прямой q — q, проходя-

щей через точку E, ле-

жащую на оси движения

х — х ползуна 3.

1471

КРИВОШИПНО-ПОЛЗУННЫЙ

ЧЕТЫРЕХЗВЕННЫЙ

ПРЯМОЛИНЕЙНО-НАПРАВЛЯЮЩИЙ

МЕХАНИЗМ РЁЛО

КП

НИ

Звено 2 входит во вращательные

пары А и В с ползунами 1 и 3,

скользящими в неподвижных на-

правляющих b — b и d — d. Точка

С звена 2, лежащая на окружно-

сти f — f, проходящей через точ-

ку О пересечения осей направляю-

щих b — b и d — d и точки А

и В, описывает прямолинейную

траекторию а — а, проходящую че-

рез точку О.

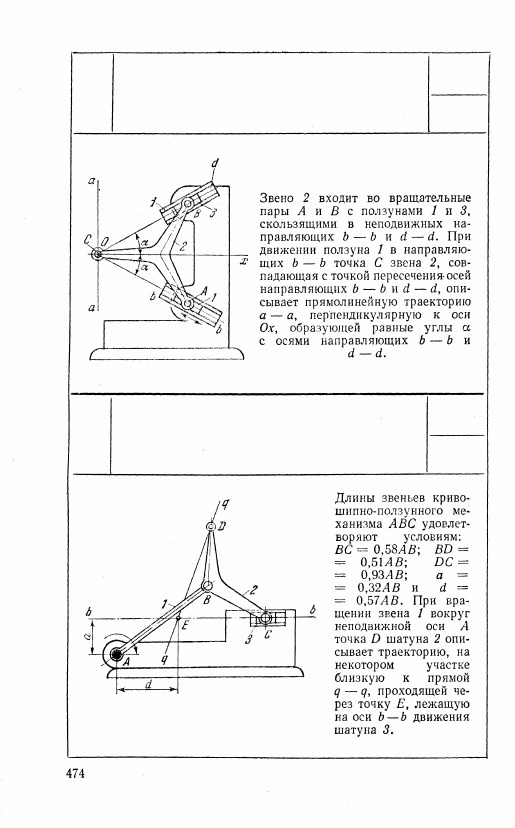

1472

КРИВОШИПНО-ПОЛЗУННЫЙ

ЧЕТЫРЕХЗВЕННЫЙ

ПРЯМОЛИНЕЙНО-НАПРАВЛЯЮЩИЙ

МЕХАНИЗМ РЁЛО

КП

НИ

1473

КРИВОШИПНО-ПОЛЗУННЫЙ

ЧЕТЫРЕХЗВЕННЫЙ

ПРЯМОЛИНЕЙНО-НАПРАВЛЯЮЩИЙ

МЕХАНИЗМ ДЕЖОНЖА

КП

НИ
