5. МЕХАНИЗМЫ НАПРАВЛЯЮЩИЕ И ИНВЕРСОРЫ

(1459—1483)

1459

КРИВОШИПНО-ПОЛЗУННЫЙ

НАПРАВЛЯЮЩИЙ МЕХАНИЗМ

КП

НИ

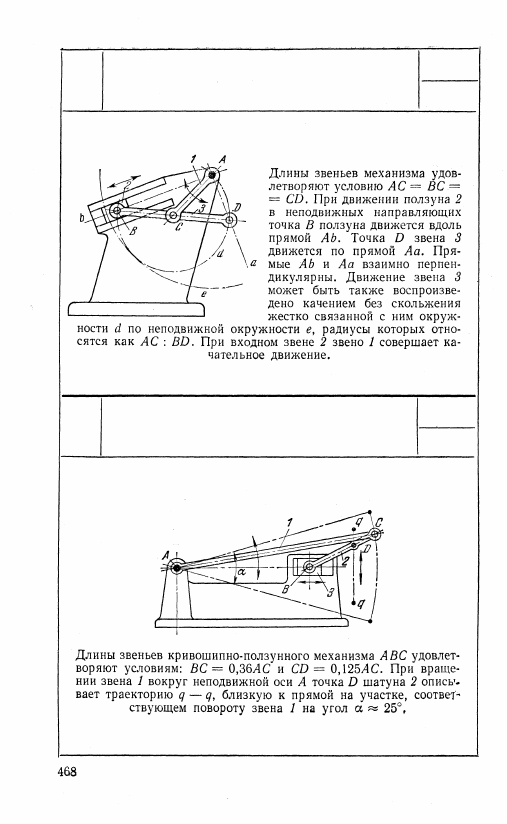

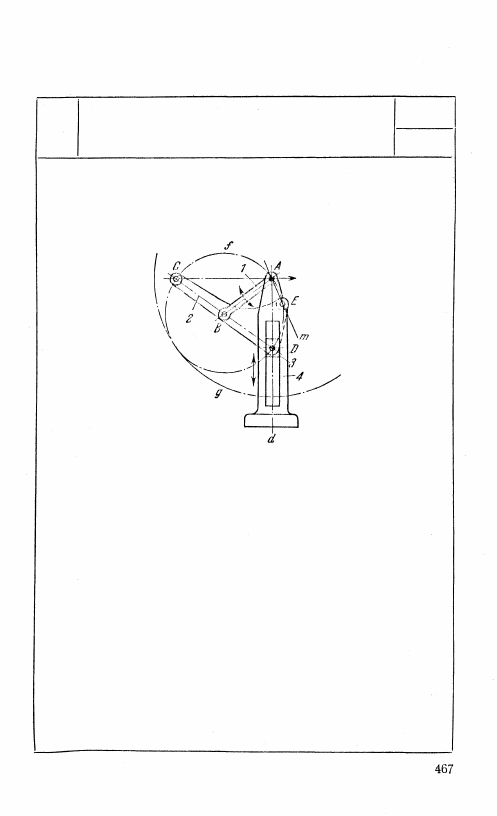

Длины звеньев механизма удовлет-

воряют условию АВ = ВС = ВD. При

движении звена 3 в неподвижных на-

правляющих точка D ползуна дви-

жется вдоль прямой Ad. Точка С

звена 2 движется по прямой АС. Лю-

бая другая точка звена 2, лежащая на

окружности f радиуса ВА, также дви-

жется по прямой, проходящей через

точку А (для точки Е это прямая Am).

Движение звена 2 может быть также

воспроизведено качением без скольже-

ния жестко связанной с ним окруж-

ности f по неподвижной окружности

g, радиусы которых относятся как

АВ :DC.

1460

КРИВОШИПНО-ПОЛЗУННЫЙ

НАПРАВЛЯЮЩИЙ МЕХАНИЗМ

КП

НИ

КРИВОШИПНО-ПОЛЗУННЫЙ

ПРЯМОЛИНЕЙНО-НАПРАВЛЯЮЩИЙ

МЕХАНИЗМ

1461

кп
ни

1462

КРИВОШИПНО-ПОЛЗУННЫЙ

ПРЯМОЛИНЕЙНО-НАПРАВЛЯЮЩИЙ

МЕХАНИЗМ

КП

НИ

1463

КРИВОШИПНО-ПОЛЗУННЫЙ

ПРЯМОЛИНЕЙНО-НАПРАВЛЯЮЩИЙ

МЕХАНИЗМ

кп
ни

1464

КРИВОШИПНО-ПОЛЗУННЫЙ

ПРЯМОЛИНЕЙНО-НАПРАВЛЯЮЩИЙ

МЕХАНИЗМ

КП

НИ

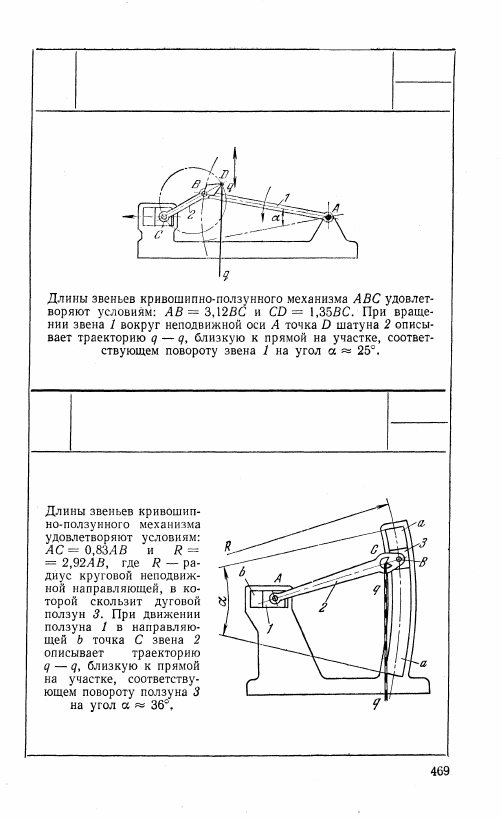

Длины звеньев механизма удовлетворяют условиям: ВС = 2,З

и CD = 2,2АВ. Точка D шатуна 3 кривошипно-ползунного

механизма ABC описывает шатунную кривую q — q. При вра-

щении звена 1 вокруг неподвижной оси А точка D шатуна 3 дви-

жется между своими положениями D

1

 и D

2

 приближенно-прямо-

линейно.

1465

КРИВОШИПНО-ПОЛЗУННЫЙ

ПРЯМОЛИНЕЙНО-НАПРАВЛЯЮЩИЙ

МЕХАНИЗМ

КП

НИ

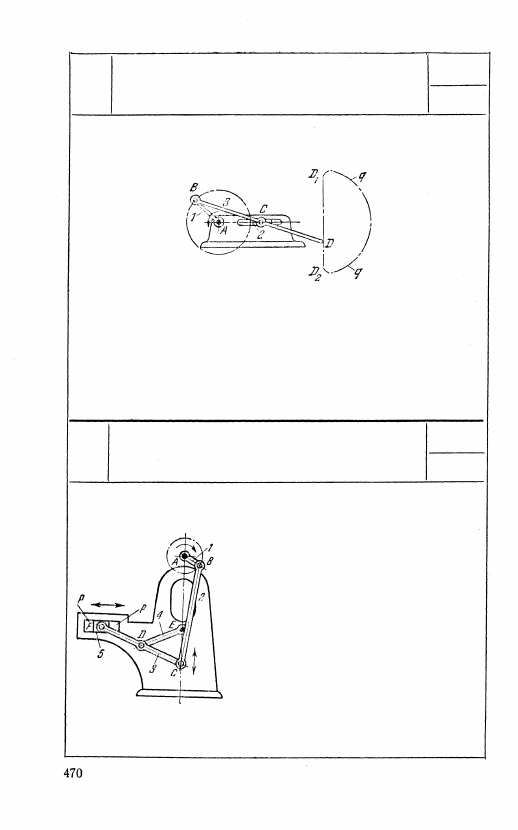

Длины звеньев механизма удовлетво-

ряют условию ED = DF = DС. Зве-

но 1, вращающееся вокруг неподвиж-

ной оси A, входит во вращательную

пару В со звеном 2, входящим во вра-

щательную пару С со звеном 3, входя-

щим во вращательную пару F с пол-

зуном 5, скользящим в неподвижных

направляющих р — р. Звено 4, вра-

щающееся вокруг неподвижной оси Е,

входит во вращательную пару D со

звеном 3. При вращении звена 1 во-

круг оси А точка С описывает прямо-

линейную траекторию.
