1445

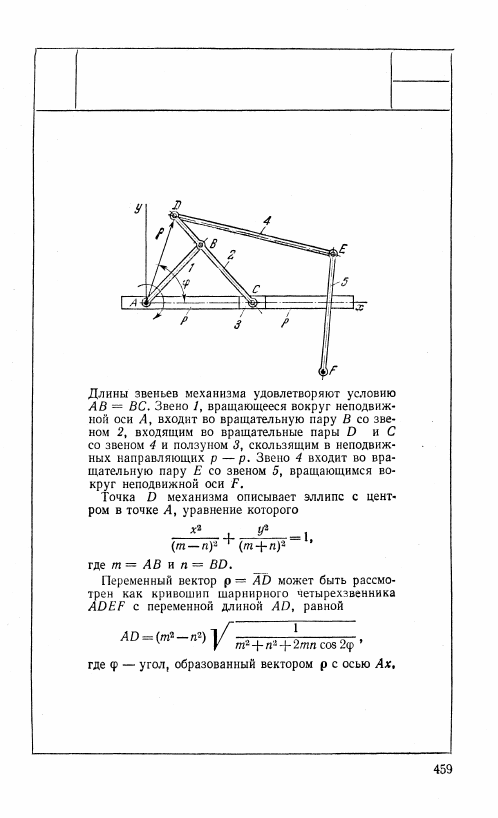

ШЕСТИЗВЕННЫЙ МЕХАНИЗМ

С ЭЛЛИПТИЧЕСКИМ КРИВОШИПОМ

ПЕРЕМЕННОЙ ДЛИНЫ

КП

Ш

1447

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

С РЕГУЛИРУЕМЫМ ХОДОМ ПОЛЗУНОВ

кп

ш

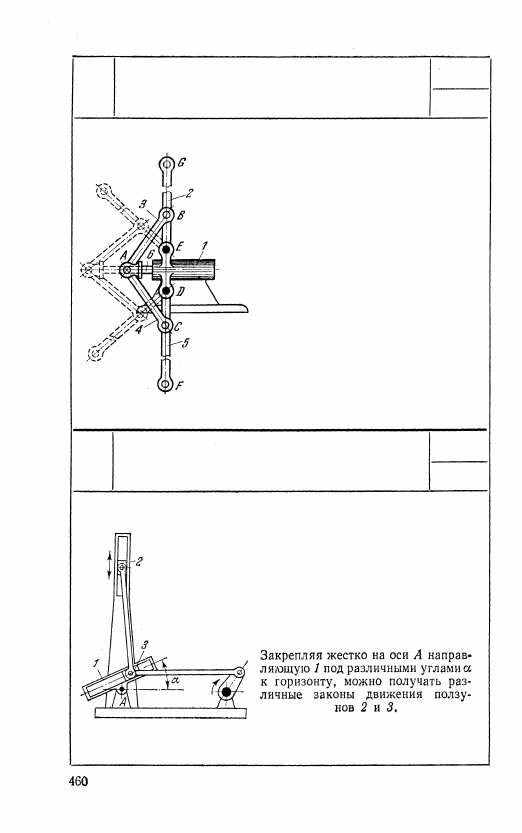

Длины звеньев механизма удовлет-

воряют условиям: BE == CD; АВ =

= АС. При перемещении штока

поршня 6 вдоль оси неподвижного

цилиндра 1 звенья 2 и 5 вращаются

вокруг неподвижных осей D и Е,

занимая положение, показанное

штрихами. При этом углы поворота

звеньев 2 и 5 будут равны.

1446

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ЛОМАЮЩЕГОСЯ ПОДКОСА

КП

Ш

1448

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

С РЕГУЛИРУЕМЫМ ХОДОМ ПОЛЗУНОВ

КП

ш

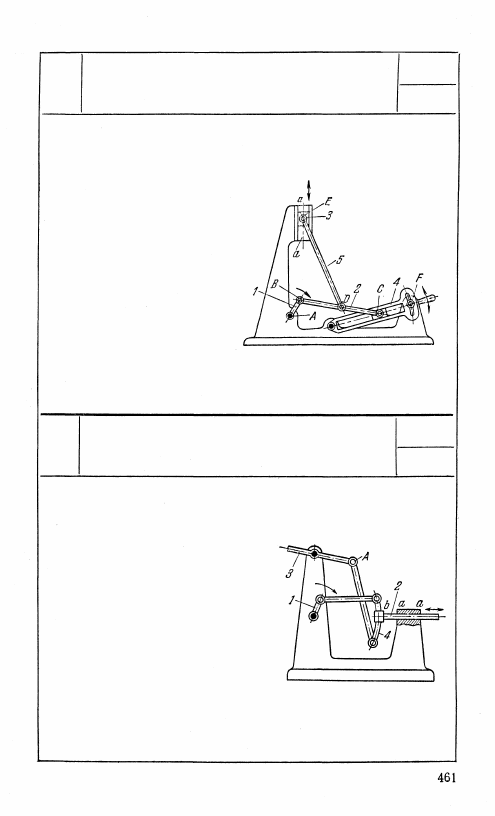

К шатуну 2 кривошипно-

ползуиного механизма ABC

в точке D присоединен ша-

тун 5, приводящий в движе-

ние ползун 3. При вращении

кривошипа 1 вокруг непод-

вижной оси А ползун 3 дви-

жется возвратно-поступатель-

но в направляющей а — а.

Перемещение ползуна 3 ре-

гулируется поворотом на-

правляющей 4 и закрепле-

нием ее в точке F.

1449

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

С РЕГУЛИРОВКОЙ ХОДА ВЫХОДНОГО

ЗВЕНА

КП

Ш

Звено 4, ось которого очерчена по

дуге, скользит в дуговой направля-

ющей b звена 2. При вращении ве-

дущего кривошипа 1 выходное зве-

но 2 совершает возвратно-поступа-

тельное движение в неподвижных

направляющих а — а. Перемеще-

ние ползуна 2, регулируется изме-

нением положения шарнира А по-

средством жестко закрепляемого

в различных положениях рычага 3.

Конструкция закрепления звена 3 не показана на чертеже.

1450

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

С РЕГУЛИРОВКОЙ ХОДА

ВЫХОДНОГО ЗВЕНА

КП

Ш

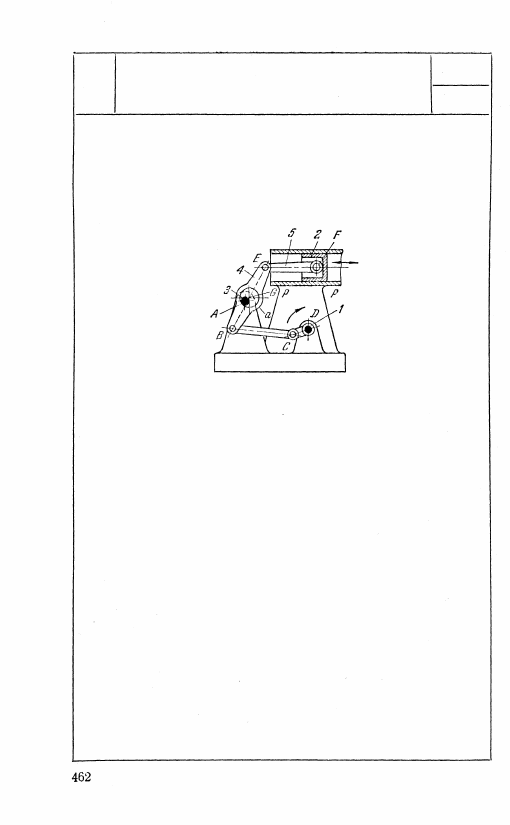

Коромысло 4 шарнирного

четырехзвенника GBCD

имеет расширенную втул-

ку а, охватывающую не-

подвижный эксцентрик 3.

Коромысло 4 входит во

вращательную пару Е

с шатуном 5, входящим

во вращательную пару F

с поршнем 2, скользящим

в неподвижных направля-

ющих р—р. При вра-

щении кривошипа 1 пор-

шень 2 движется возврат-

но поступательно. Пере-

мещение поршня 2 регу-

лируется поворотом экс-

центрика 3, жестко за-

крепляемого на оси А

в различных положениях.
