1530

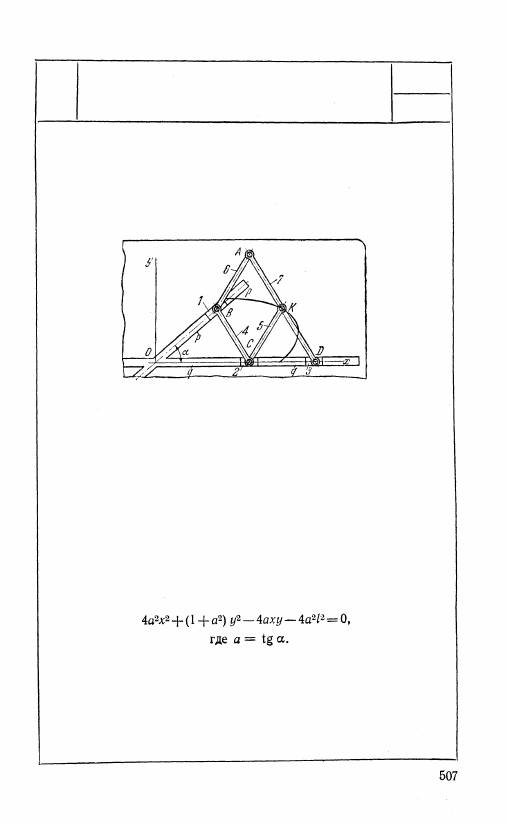

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ЭЛЛИПСОГРАФА СОМОВА

КП

ВК

Длины звеньев механизма удовлетворяют

условиям: AВ = ВС = СK = KA =

= KD = l. Ползун 1 скользит вдоль не-

подвижной направляющей р — р. Пол-

зуны 2 и 3 скользят вдоль неподвижной

направляющей q — q, ось которой об-

разует угол а с осью направляющей р — р.

Звенья 4 и 5 входят во вращательные па-

ры С с ползуном 2. Звено 7 входит во вра-

щательную пару D с ползуном 3, во вра-

щательную пару K со звеном 5 и враща-

тельную пару А со звеном 6, входя-

щим вместе со звеном 4 во вращательные

пары В с ползуном 1. При движении

ползуна 1 Точка K описывает эллипс,

уравнение которого

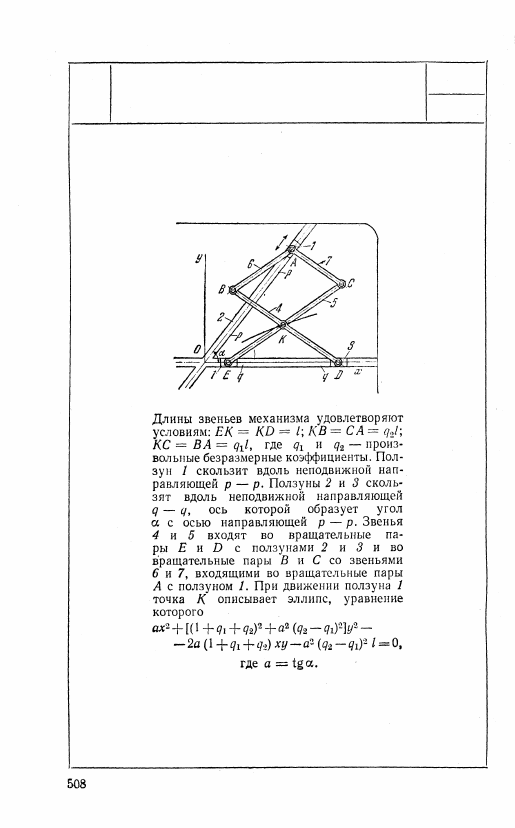

1531

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ЭЛЛИПСОГРАФА СОМОВА

КП

вк

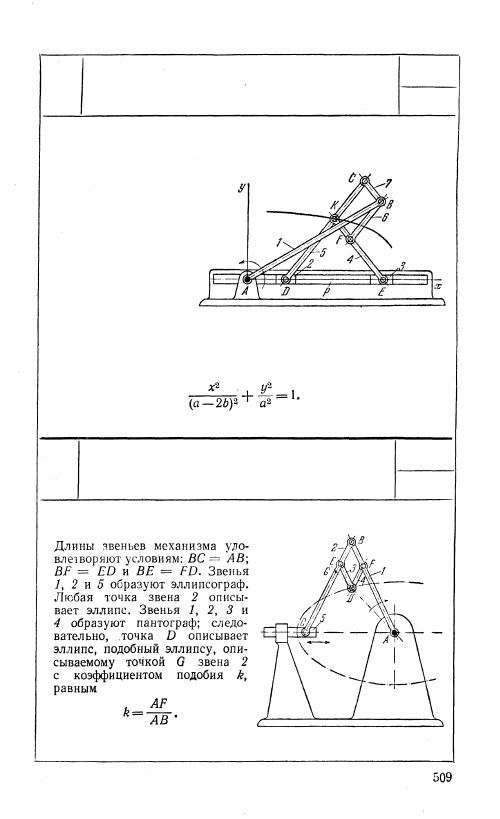

1532

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ЭЛЛИПСОГРАФА СОМОВА

КП

ВК

Длины звеньев меха-

низма удовлетворяют

условиям: DK= КЕ =

= а; КС = FB = с;

KF

 = СВ = b и

АВ

 = а + b + с.

Кривошип 1 вращает-

ся вокруг неподвиж-

ной оси А. Ползуны 2

и 3 скользят вдоль

неподвижной направ-

ляющей р. Звенья 5

и 4 входят во враща-

тельные пары D и Е

с ползунами 2 и 3 и

во вращательные пары С и F со звеньями 6 и 7, входящими во

вращательную пару В с кривошипом 1. При вращении кривошипа

1 точка К описывает эллипс, уравнение которого

1533

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ЭЛЛИПСОГРАФА С ПАНТОГРАФОМ

КП

ВК

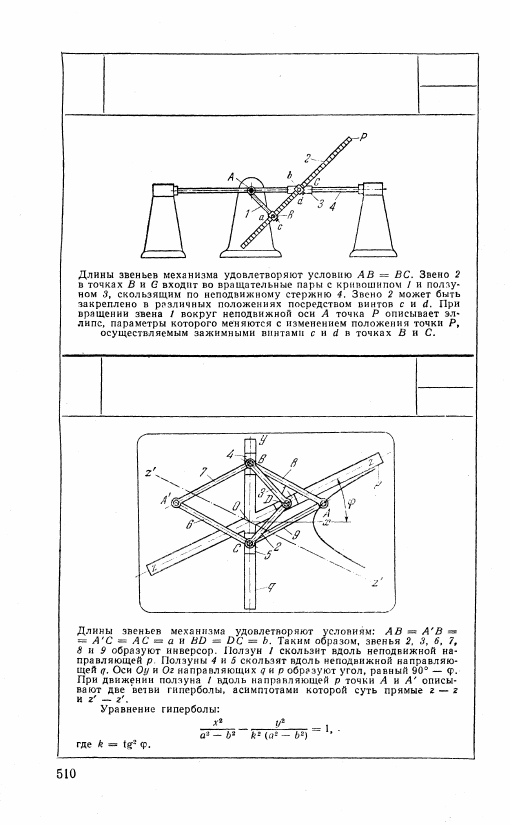

1534

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ЭЛЛИПСОГРАФА С РЕГУЛИРУЕМЫМИ

ДЛИНАМИ ЗВЕНЬЕВ

КП

ВК

1535

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ГИПЕРГОЛОГРАФА ДЕЛОНЕ

КП

ВК
