Механизмы в современной технике (Артоболевский) - часть 228

1392

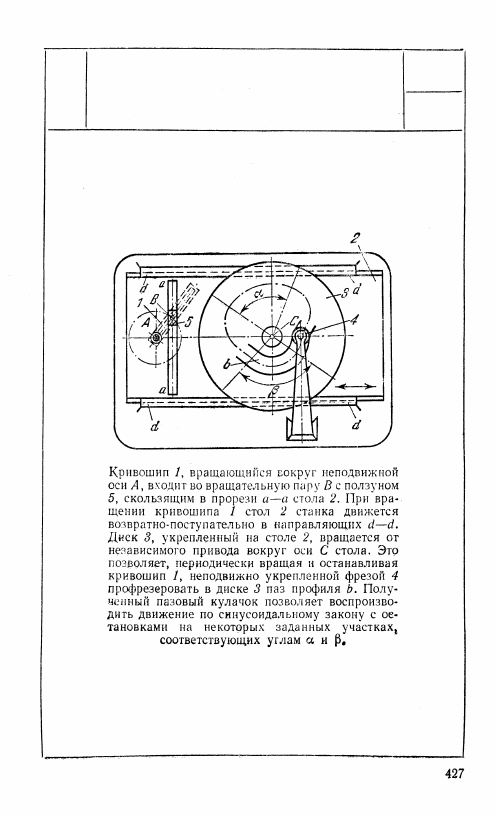

КУЛИСНЫЙ МЕХАНИЗМ

ФРЕЗЕРНОГО СТАНКА

ДЛЯ ИЗГОТОВЛЕНИЯ КУЛАЧКОВ

С СИНУСОИДАЛЬНЫМ ПРОФИЛЕМ

КР

ЦУ

1393

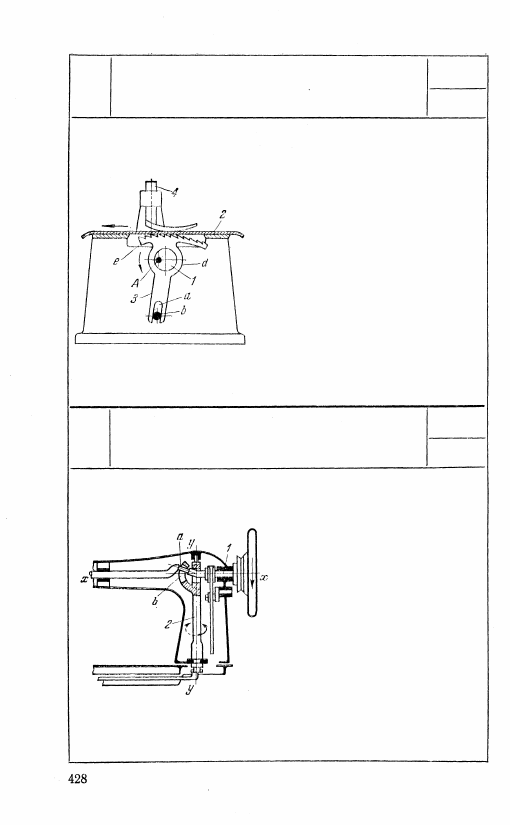

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ПОДАЧИ ТКАНИ

КР

ЦУ

Круглый эксцентрик 1 вращается

вокруг неподвижной оси А, Звено

3 имеет расширенную втулку d,

охватывающую эксцентрик 1. Имея

прорезь а, звено 3 скользит по не-

подвижному пальцу b. Лапка 4

прижимает ткань к зубчатой гре-

бенке е звена 3. При вращении

эксцентрика 1 в направлении, ука-

занном стрелкой, происходит подача

ткани 2 гребенкой е.

1394

ТРЕХЗВЕННЫЙ КУЛИСНЫЙ СФЕРИЧЕСКИЙ

МЕХАНИЗМ ШВЕЙНОЙ МАШИНЫ

КР

ЦУ

Кривошип 7, выполненный в

форме коленчатого вала, вра-

щается вокруг неподвижной оси

х—х, скользя шейкой а в про-

рези Ь звена 2, вращающегося

вокруг неподвижной оси у—у.

При вращении кривошипа 1

звено 2 совершает качательное

движение вокруг оси у—у при

условии, что оси всех кинемати-

ческих пар пересекаются в одной

точке.

1395

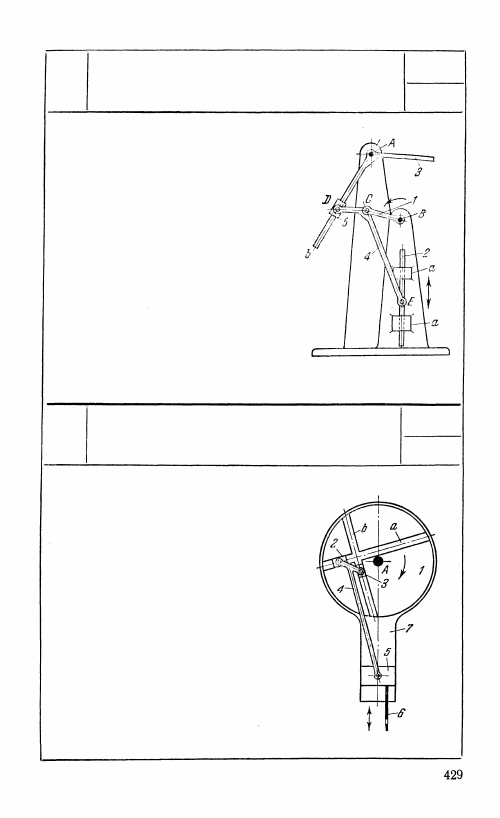

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ ИГЛЫ

И НИТЕПРОТЯГИВАТЕЛЯ ШВЕЙНОЙ

МАШИНЫ

КР

ЦУ

Звено 4 входит во вращательные пары

С, D и Е со звеньями 1, 5 и 2. Ползун 5

скользит по кулисе Ab. Стержень 2

скользит в неподвижных направляю-

щих а—а. Звено 3 вращается вокруг

неподвижной оси А. При вращении

кривошипа 1 игольный стержень 2

приводится в воявратно-поступатель-

ное движение, рычаг 3 нитепротягива-

теля совершает при этом качательное

движение вокруг оси А.

1396

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ИГЛЫ ШВЕЙНОЙ МАШИНЫ

КР

ЦУ

Диск 1, вращающийся вокруг непод-

вижной оси A, снабжен прорезями а

и b, в которых скользят ползуны 2 и 3,

шарнирно соединенные с шатуном 4.

Шатун 4 сообщает ползуну 5 и жестко

соединенной с ним игле 6 возвратно-

поступательное движение.

1397

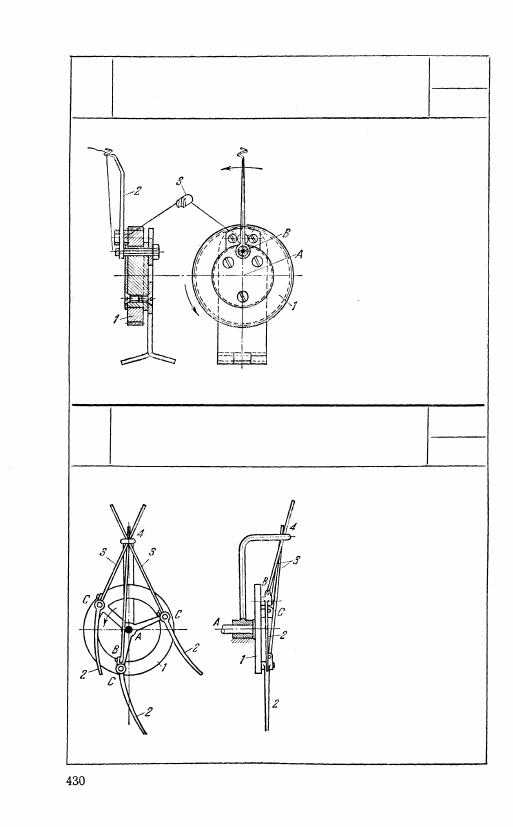

ЧЕТЫРЕХЗВЕННЫЙ КУЛИСНЫЙ МЕХАНИЗМ

ЗАХВАТА НИТИ

КР

ЦУ

Колесо 1 вращается во-

круг оси А. Звено 2, не-

сущее направляющий крю-

чок для нити, вращается

вокруг оси В. Звено 2

скользит в направляющей

3, ось вращения которой

принадлежит колесу 1.

При равномерном враще-

нии звена 1 звено 2 вра-

щается неравномерно.

1398

КУЛИСНО-РЫЧАЖНЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

КАРТОФ ЕЛ ЕКОП АЛ КИ

КР

ЦУ

Движение пальцев 2, ка-

чающихся вокруг осей С,

осуществляется колесом

1, вращающимся вокруг

неподвижной оси A, и

стержнями 3, вращающи-

мися вокруг осей В, пер-

пендикулярных к осям С.

Концы стержней 3 про-

ходят через неподвижное

кольцо 4.
