24. МЕХАНИЗМЫ ПРОЧИХ ЦЕЛЕВЫХ

УСТРОЙСТВ (1380-1401)

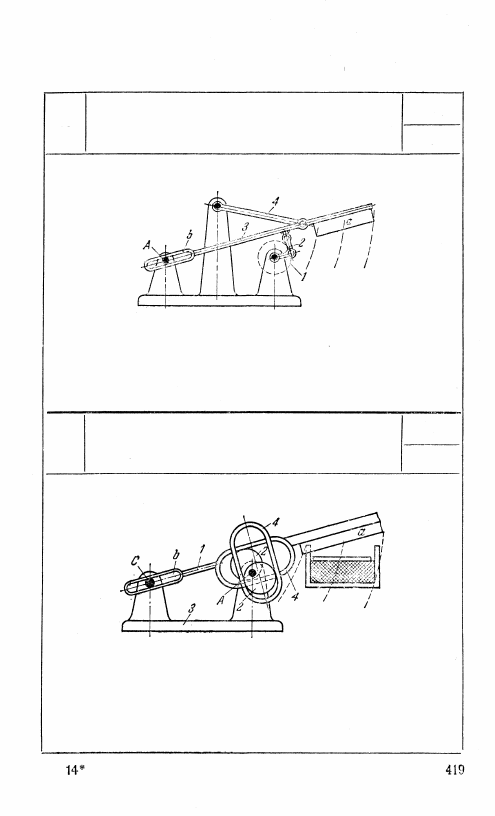

1380

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ НОЖА

КР

ЦУ

Кривошип 1 промежуточным звеном 2 приводит в сложное дви-

жение звено 3, подвешенное на тяге 4 и имеющее кулису b, кото-

рая скользит по неподвижному пальцу А. Нож а жестко связан

со звеном 3.

1381

ЭКСЦЕНТРИКОВО-КУЛИСНЫЙ

МЕХАНИЗМ НОЖА

КР

ЦУ

На валу А вращаются два жестко связанных между собой экс-

центрика 2, находящихся в рамках 4 звена 1 и жестко связанных

между собой. Звено 1 имеет прорезь b и может скользить по непод-

вижному пальцу С. При вращении эксцентриков 2 звено 1 и

связанный с ним нож а получают требуемое движение.

1382

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ножниц

КР

ЦУ

Круглые эксцентрики / и

2 вращаются вокруг непод-

вижных осей A и В.Звенья

5 и 6, на которых уста-

новлены ножи 3 и 4, имеют

расширенные втулки а,

охватывающие эксцент-

рики 1 и 2. Звенья 5 и 6

имеют плоскости b, сколь-

зящие по плоскостям с

ползунов 7 и 8, скользя-

щих по неподвижной на-

правляющей f. Эксцент-

рики 1 и 2, имеющие не-

зависимые приводы, вра-

щаются с равными угло-

выми скоростями и имеют

равные углы поворота в

каждом положении. При

вращении в противоположных направлениях эксцентриков 1 и 2

ножи 3 и 4 совершают поступательное движение и производят

резание.

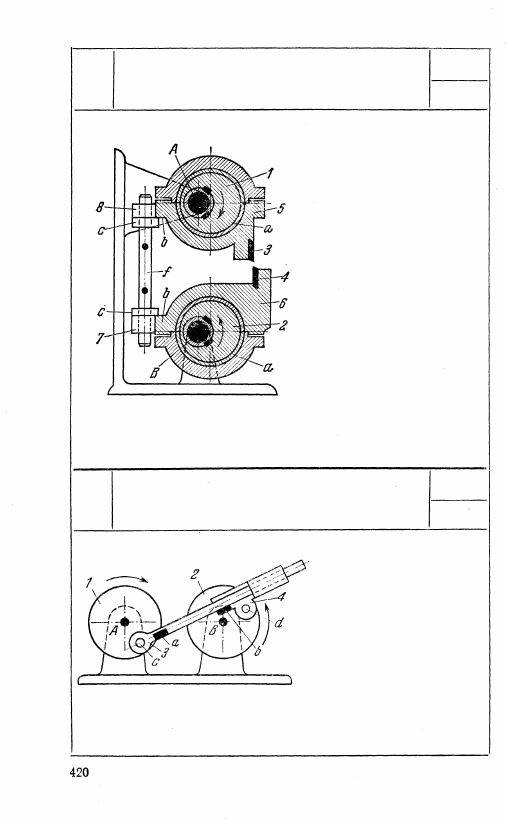

1383

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ножниц

КР

ЦУ

Диски 1 и 2 вращаются

вокруг неподвижных осей

A и В. Ножи а и b за-

креплены на штанге 3 и

супорте 4, свободно наде-

тые на пальцы с и d ве-

дущих дисков 1 и 2, вра-

щающихся в разные сто-

роны. Ножи а и b располо-

жены всегда параллельно

один другому. Давая ве-

дущим дискам 1 и 2 различное число оборотов, в минуту можно

изменять время встречи ножей и тем самым регулировать процесс

резания.

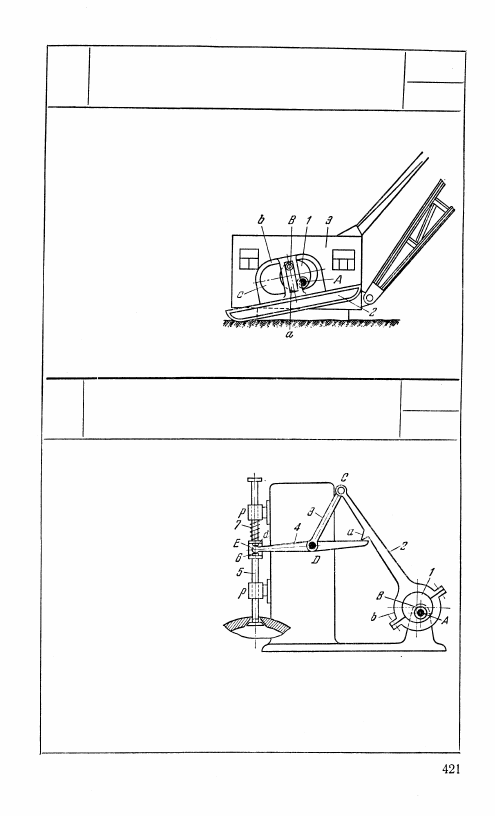

1384

ЭКСЦЕНТРИКОВО-КУЛИСНЫЙ МЕХАНИЗМ

ПЕРЕДВИЖЕНИЯ ЭКСКАВАТОРА

КР

ЦУ

Эксцентрик 1 вращается

вокруг неподвижной оси A

корпуса 3. Башмак 2 име-

ет раму b с прорезью с,

ширина которой равна ди-

аметру эксцентрика 1.

В раме b имеется также

прорезь а, в которой сколь-

зит палец В эксцентрика 1.

При вращении эксцент-

рик 1 поочередно припод-

нимает и перемещает впе-

ред или назад башмаки 2

и корпус 3 машины.

1385

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

КЛАПАНА С ЭКСЦЕНТРИКОМ

КР

ЦУ

Шатун 2 шарнирного че-

тырехзвенника A BCD име-

ет расширенную втулку b,

охватывающую эксцент-

рик 1, вращающийся во-

круг неподвижной оси А.

Рычаг 4, вращающийся

вокруг неподвижной оси

D, входит во вращатель-

ную пару Е с ползуном 6,

скользящим в кулисе d

штока 5 клапана, двигаю-

щегося поступательно в

неподвижных направляю-

щих р — р. При вращении

эксцентрика) выступ а шатуна 2, описывая шатунную кривую,

нажимает на рычаг 4, который поднимает шток 5 клапана. В не-

которой точке пути выступ а сходит с рычага 4 и клапан под

действием пружины 7 опускается.

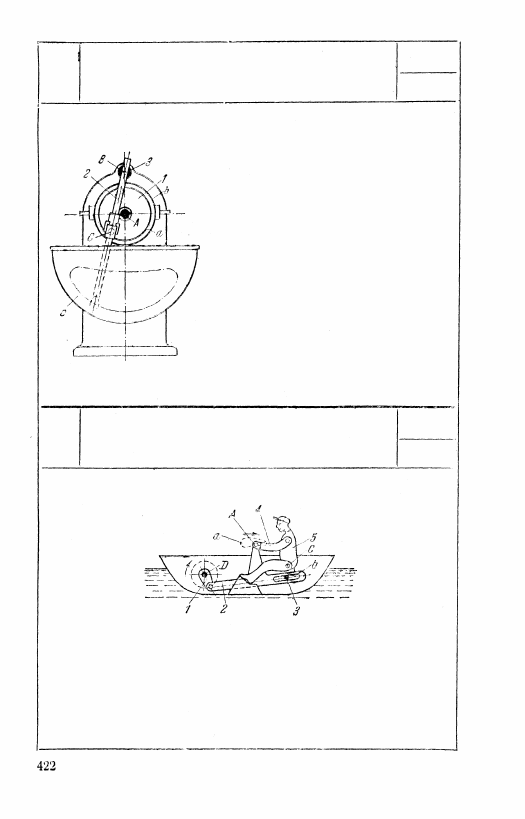

1386

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ТЕСТОМЕСИЛЬНОЙ МАШИНЫ

КР

ЦУ

Кривошип 1, вращающийся вокруг

неподвижной оси А, выполнен в форме

диска a, вращающегося в неподвижном

кольце b. Шатун 2 входит во вращатель-

ную пару С с кривошипом 1, верхний

конец шатуна скользит в сухаре 3,

вращающемся вокруг неподвижной оси

В. При вращении звена 1 нижний конец

шатуна 2 описывает шатунную кри-

вую с, используемую для технологичес-

кой операции. Вид кривой можно из-

менять перемещением шатуна 2 вдоль

своей оси и его закреплением в тре-

буемом положении.

1387

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ИГРУШЕЧНОГО ГРЕБЦА

КР

ЦУ

Кривошип 1 вращается вокруг оси D, связанной с лодкой. При

вращении кривошипа 1 шатун 2, имеющий прорезь b, скользит по

пальцу 3, связанному с лодкой; при этом точка A шатуна 2 опи-

сывает шатунную кривую a, вследствие чего «рукам» 4, держащим

весла, и «туловищу» 5 гребца, вращающемуся вокруг оси С,

сообщаются требуемые движения.
