КУЛИСНО-РЫЧАЖИЫЙ МЕХАНИЗМ

ШЕПИНГА

КР

ЦУ

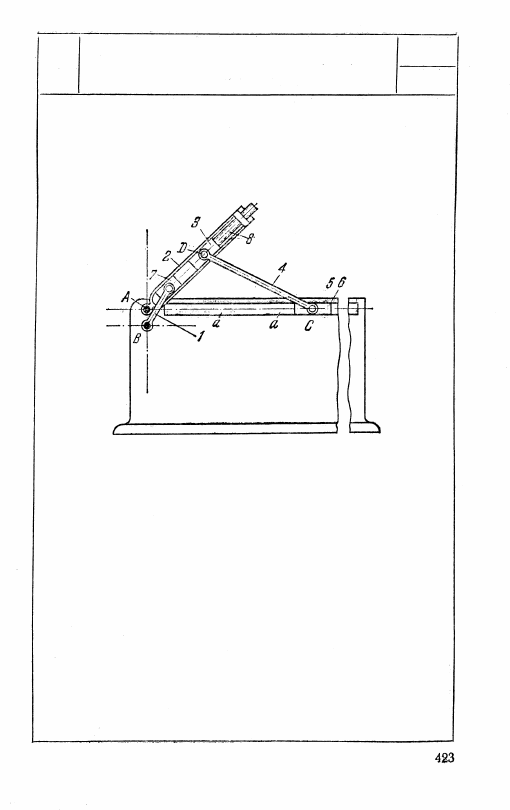

Кривошип 1, вращающийся вокруг неподвижной

оси В, входит во вращательную пару с ползу-

ном 7, скользящим в кулисе 2, вращающейся

вокруг неподвижной оси А. В кулисе 2 скользит

полаун 3, установленный в требуемом положении

с помощью винтового устройства 8. Шатун 4

входит во вращательные пары D и С с ползунами 3

и 5. Ползун 5 скользит в неподвижных направ-

ляющих а—а. При вращении кривошипа 1 кули-

са 2 вращается вокруг оси А. Полаун 6 совершает

возвратно-поступательное движение в направ-

ляющих станины 5. Ползун З, жестко соединен-

ный с кулисой 2, служит для регулировки хода

точки С.

1389

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ТИПА ШЕПИНГА

КР

ЦУ

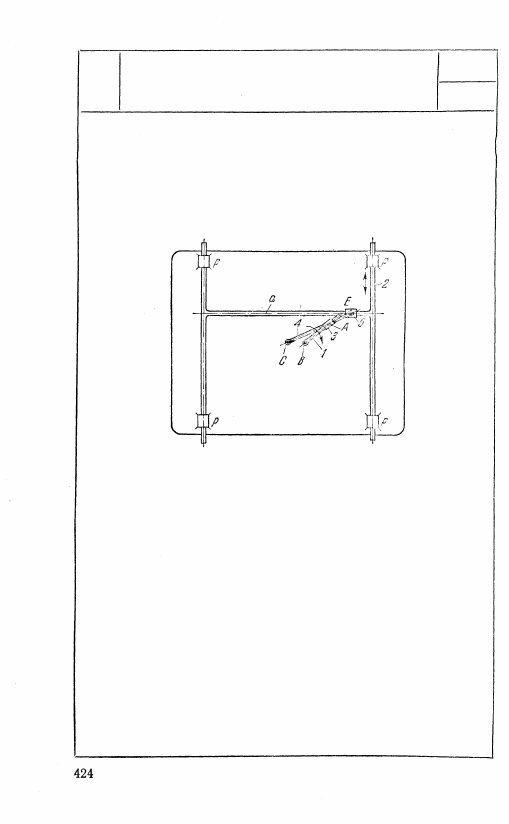

Кулиса 1, вращающаяся вокруг не-

подвижной оси В, входит в поступа-

тельную пару с ползуном 5, который

входит во вращательную пару А со

звеном 4, вращающимся вокруг непод-

вижной оси С. Звено 4 входит во вра-

щательную пару Е с ползуном 5, сколь-

зящим по направляющей а звена 2,

которое скользит в неподвижных нап-

равляющих р — р. При равномерном

вращении кулисы 1 звено 2 на части

прямого хода движется приближенно

равномерно.

1390

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ТИПА ШЕПИНГА

КР

ЦУ

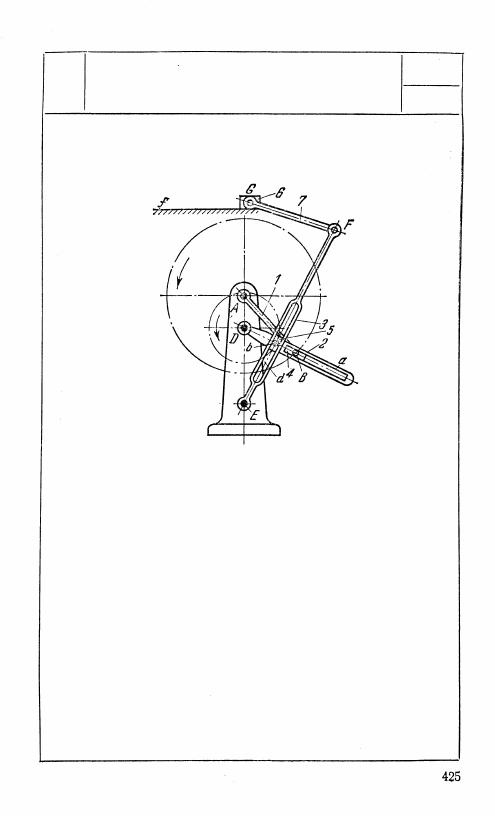

Кривошип 1, вращающийся вокруг не-

подвижной оси А, входит во вращательную

пару В с ползуном 4, скользящим в про-

рези а кулисы 2, вращающейся вокруг не-

подвижной оси D. Палец b кулисы 2

входит во вращательную пару с ползуном

5, скользящим в прорези d кулисы 3,

вращающейся вокруг неподвижной оси Е.

Кулиса 3 входит во вращательную пару F

с шатуном 7, который входит во вращатель-

ную пару G с ползуном 6, скользящим по

неподвижной направляющей f. При рав-

номерном вращении кривошипа 1 кулиса 2

вращается неравномерно, кулиса 3 совер-

шает качательное движение, а ползун 6

совершает на некотором участке прибли-

женно-равномерное возвратно-поступа-

тельное движение.

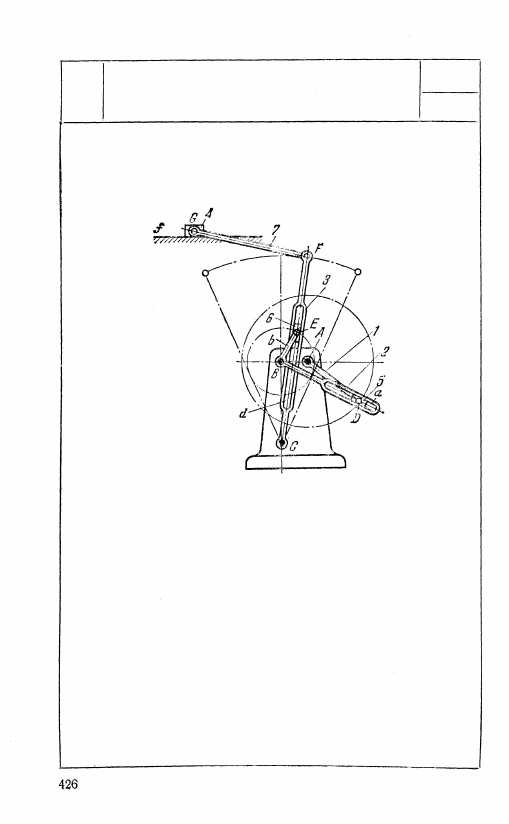

Кривошип 1, вращающийся вокруг неподвижной

оси A, входит во вращательную пару D с ползу-

ном 5, скользящим в прорези а кулисы 2, вра-

щающейся вокруг неподвижной оси В. Кулиса 2

имеет отросток b, входящий во вращательную

пару Е, с ползуном 6, скользящим в прорези d

кулисы 3. Кулиса 3 входит во вращательную

пару F с шатуном 7, который входит во враща-

тельную пару G с ползуном 4, скользящим по

неподвижной направляющей f. При равномерном

вращении кривошипа 1 кулиса 2 вращается

неравномерно, кулиса 3 совершает качательное

движение, а ползун 4 совершает на некотором

участке приближенно-равномерное возвратно-

поступательное движение.
