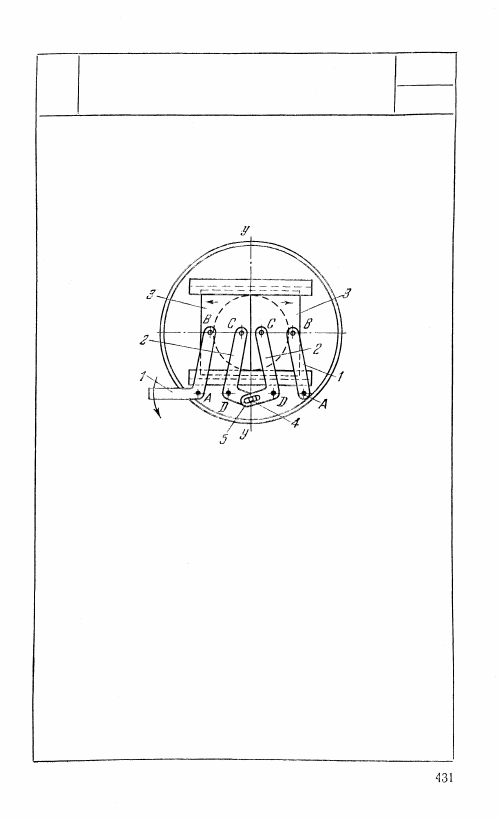

1399

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ЩЕЛЕВОЙ ДИАФРАГМЫ

КР

ЦУ

Длины звеньев механизма удовлетво-

ряют условиям:

A B = D C

и

AD

 = BC.

Звенья механизма расположены сим-

метрично относительно оси у—у. Каж-

дая половинка 3 диафрагмы с рычагами

1 и 2 образует шарнирный параллело-

грамм ABCD. При повороте рычага 1

поворачивается рычаг 2, и под воздей-

ствием пальца 4, скользящего в проре-

зи 5, обе половинки диафрагмы расхо-

дятся, образуя прямоугольную щель.

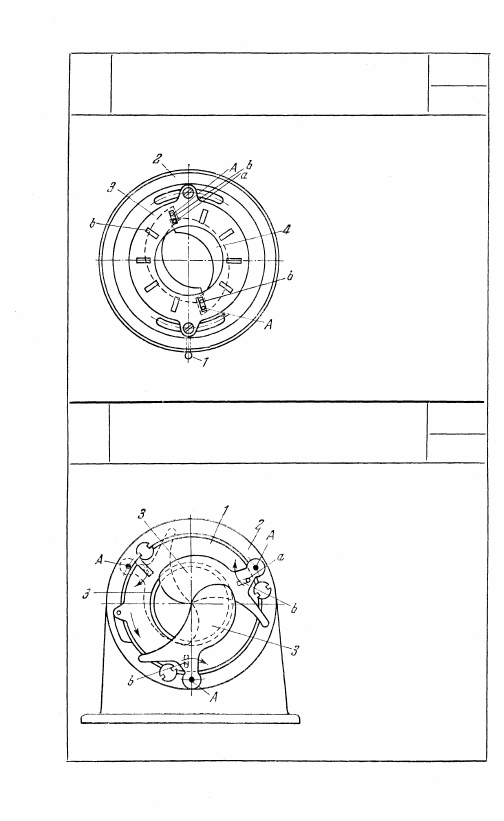

1400

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ДИАФРАГМЫ ФОТООБЪЕКТИВА

КР

ЦУ

Сегменты 4, вращающиеся

вокруг неподвижных осей

оправы 2 фотообъектива,

имеют пальцы а, входя-

щие в прорези b кольца 3.

При повороте кольца 3,

осуществляемом рычагом

1, сегменты 4 поворачи-

ваются вокруг точек А и

открывают отверстие фо-

тообъектива.

1401

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ЗАТВОРА ФОТООБЪЕКТИВА

КР

ЦУ

Сегменты 3, вращающиеся

вокруг неподвижных осей

A оправы 2 фотообъек-

тива, имеют пальцы а,

входящие в прорези b

кольца 1. При повороте

кольца 1, находящегося

в выточке оправы 2 фо-

тообъектива, движутся

в направлении, указан-

ном стрелкой, и откры-

вают затвор фотообъек-

тива.

V

К Р И В О Ш И П Ы О-

П О Л З У Н Н Ы Е

М Е Х А Н И З М Ы

КП

1. Механизмы трехзвенные общего назначения Т

(1402—1403). 2. Механизмы четырехзвенные общего

назначения Ч (1404—1428). 3. Механизмы шести-

звенные общего назначения Ш (1429—1452). 4. Ме-

ханизмы многозвенные общего назначения М (1453—

1458). 5. Механизмы направляющие и инверсоры

НИ (1459—1483). 6. Механизмы поршневых машин

ПМ (1484—1512). 7. Механизмы качающихся шайб

ШК (1513—1521). 8. Механизмы для математичес-

ких операций МО (1522—1523). 9. Механизмы для

воспроизведения кривых ВК (1524—1545). 10. Меха-

низмы остановов, стопоров и запоров ОЗ (1546—

1549). 11. Механизмы молотов, прессов и штам-

пов МП (1550—1554). 12. Механизмы регуляторов

Рг (1555—1559). 13. Механизмы захватов, зажимов

и распоров 33 (1560—1564). 14. Механизмы с оста-

новками О (1565—1567). 15. Механизмы грузоподъ-

емных устройств Гп (1568). 16. Механизмы грей-

феров киноаппаратов ГК (1569—1575). 17. Механиз-

мы парораспределения Пр (1576—1577). 18. Меха-

низмы шасси самолетов ШС (1578—1581). 19.

Механизмы сортировки, подачи и питания СП

(1582—1586). 20. Механизмы измерительных и

испытательных устройств И (1587—1588). 21. Ме-

ханизмы прочих целевых устройств ЦУ (1589—

1599).
