18. МЕХАНИЗМЫ МУФТ И СОЕДИНЕНИЙ

(1334-1335)

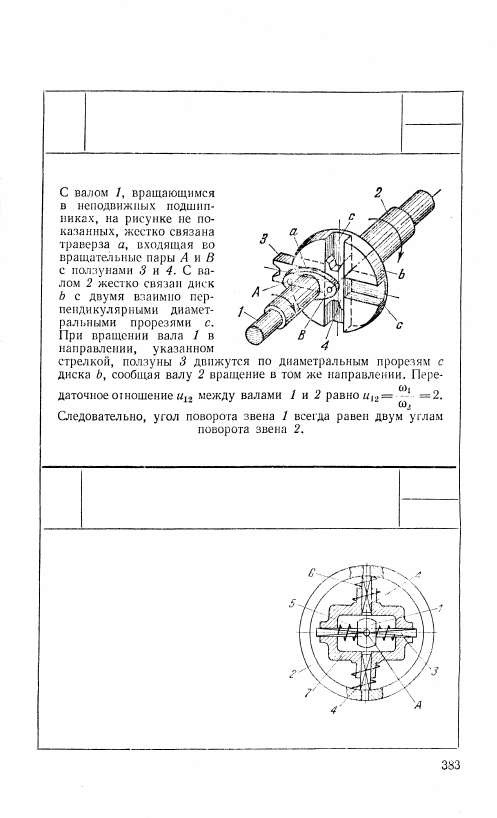

1334

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ МУФТЫ

КР

МС

1335

КУЛИСНЫЙ МЕХАНИЗМ МУФТЫ

с ПРУЖИННЫМИ ЗВЕНЬЯМИ

КР

МС

Звено 1, установленное на стерж-

не 3, и обод 2 вращаются вокруг

оси А. Звено 1 движется посту-

пательно в крестовине 7, которая

свободно перемещается вдоль спиц 4

обода 2. Таким образом, механизм

допускает движение при некотором

эксцентриситете между осями вра-

щения звена 1 и обода 2. Центриро-

вание звена 1 достигается пружи-

нами 5 и 6.

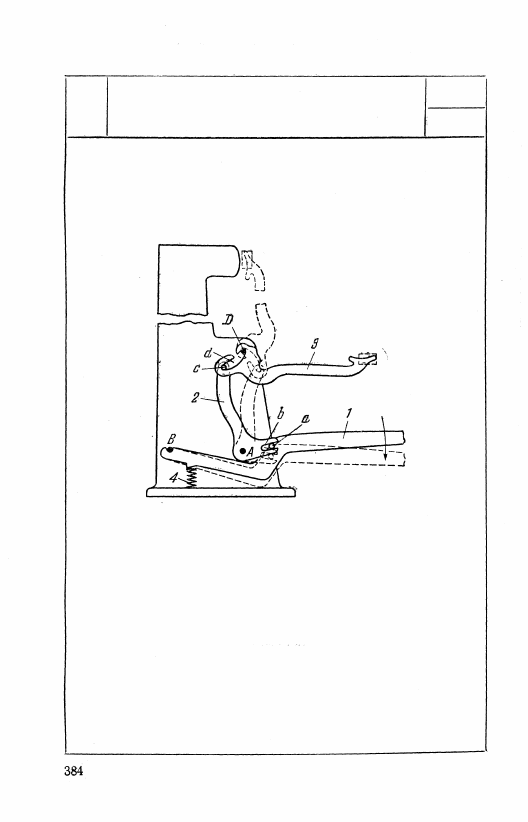

Клавиша 1, вращающаяся вокруг неподвиж-

ной оси В, имеет палец а, скользящий в про-

рези b рычага 2, вращающегося вокруг не-

подвижной оси А. Рычаг 2 имеет палец с,

входящий в прорезь d звена 3, вращающегося

вокруг неподвижной оси D. При нажатии

на клавишу 1 коленчатый рычаг 2, вращаясь

вокруг оси A, поворачивает рычаг 3 в поло-

жение, указанное штриховой линией. Пру-

йшна 4 возвращает клавишу 1 в исходное

положение.

1336

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

КЛАВИШИ ПИШУЩЕЙ МАШИНЫ

КР

К

19. МEХАНИЗМЫ КЛАВИШ (1336)

20. МЕХАНИЗМЫ ПОРШНЕВЫХ МАШИН (1337—1351)

1337

ЧЕТЫРЕХЗВЕННЫЙ КУЛИСНЫЙ МЕХАНИЗМ

КАЧАЮЩЕГОСЯ ЦИЛИНДРА

КР

ПМ

1338

КРИВОШИПНО-КУЛИСНЫЙ МЕХАНИЗМ

КАЧАЮЩЕГОСЯ ЦИЛИНДРА

КР

ПМ

Двухступенчатый цилиндр 2 качается

вокруг оси А. Со штоком звена 3

жестко соединены два поршня раз-

личных диаметров. С кривошипом 1

жестко связан тяжелый маховик 4.

1339

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ПОРШНЕВОЙ МАШИНЫ

С ДВУМЯ ЦИЛИНДРАМИ

КР

пм

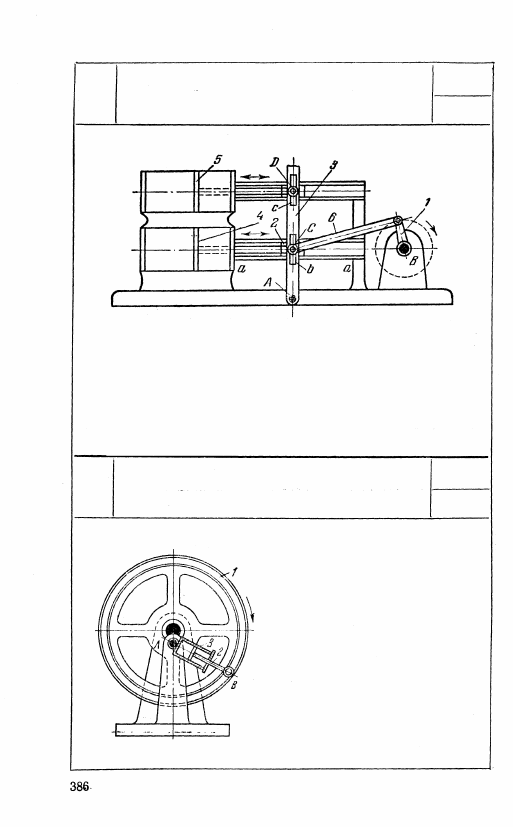

Кривошип 1 вращается вокруг неподвижной оси В и шатуном 6

передает движение ползуну 2, скользящему в неподвижных на-

правляющих а. Кулиса 3, вращающаяся вокруг неподвижной

оси A, имеет прорези b и с, в которых скользят пальцы С и D,

принадлежащие штокам поршней 4 и 5. При вращении криво-

шипа 1 ползун 2 совершает возвратно-поступательное движение,

заставляя кулису 3 качаться вокруг неподвижного центра А.

Кулиса 3 приводит в движение поршень 5.

1340

ЧЕТЫРЕХЗВЕННЫЙ КУЛИСНЫЙ МЕХАНИЗМ

ВРАЩАЮЩЕГОСЯ ЦИЛИНДРА

КР

ПМ

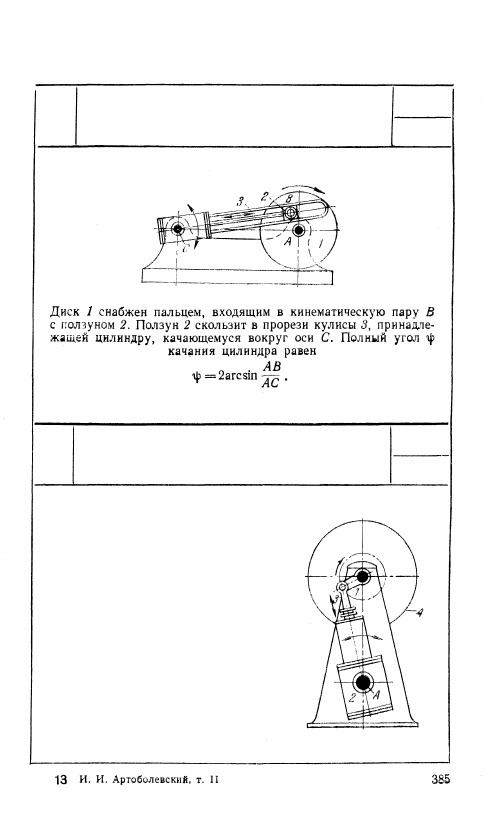

Цилиндр 3 вращается вокруг

неподвижной оси А. Шток 2

поршня входит во вращательную

пару В с маховиком 1. При вра-,

щении маховика 1 звено 2 сколь-

зит в цилиндре 3,
