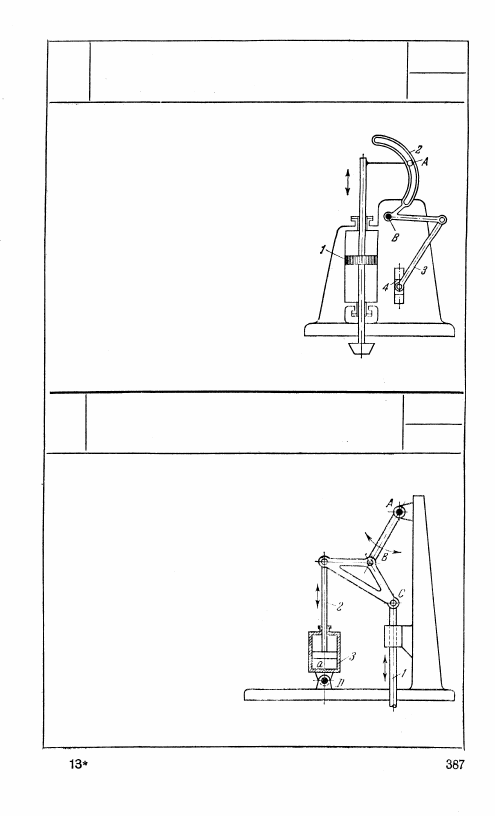

КУЛИСНЫЙ МЕХАНИЗМ

ПОРШНЕВОЙ МАШИНЫ

КР

ПМ

В неподвижном цилиндре движется

поршень 1. На штоке поршня укреп-

лен палец A, скользящий в криволи-

нейной кулисе 2, которая качается

вокруг неподвижной оси В. К кулисе 2

присоединен шатун 3, передающий дви-

жение золотнику 4.

1342

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

КАЧАЮЩЕГОСЯ ЦИЛИНДРА

С РЫЧАЖНЫМ ПРИВОДОМ

КР

ПМ

Цилиндр 3 вращается вокруг

неподвижной оси D. Пор-

шень а, скользящий в этом

цилиндре, снабжен штоком 2.

Движение штока 2 поршня

передается тяге 1, являю-

щейся ползуном кривошип-

но-ползунного механизма

AВС.

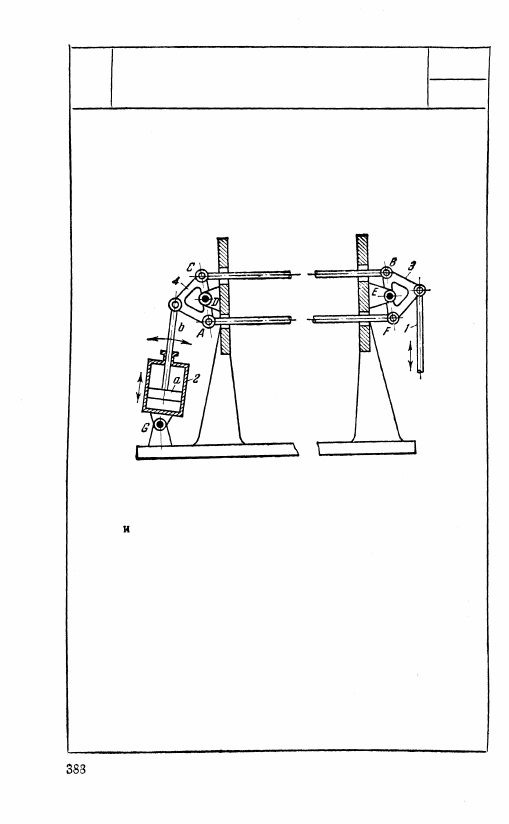

1343

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

КАЧАЮЩЕГОСЯ ЦИЛИНДРА

С ШАРНИРНЫМ ПАРАЛЛЕЛОГРАММОМ

КР

ПМ

Длины звеньев механизма удовлетворяют условиям:

A C = F B ;

CB

 = AF

C D = D A = B E = E F .

Цилиндр 2 качается вокруг неподвижной оси G,

Поршень а, скользящий в этом цилиндре, снабжен

штоком b. Движение штока b передается тяге 1

посредством параллелограмма ACBF. Механизм

может быть использован при больших расстояниях

между осями вращения D и Е звеньев 4 и 3.

1344

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

КАЧАЮЩЕГОСЯ ЦИЛИНДРА

С РАСПРЕДЕЛИТЕЛЬНЫМ ДИСКОМ

КР

ПМ

Цилиндр 6 вращается вокруг

неподвижной оси А. Поршень а,

скользящий в цилиндре, снаб-

жен штоком 1. Движение от

штока 1 передается распредели-

тельному диску 2, от которого

получают движения тяги 3, 4

и 5. Для получения различных

законов движения тяг 3, 4 и 5

на диске 2 имеются отверстия b

для установки тяг на различных

расстояниях от неподвижной оси

вращения В.

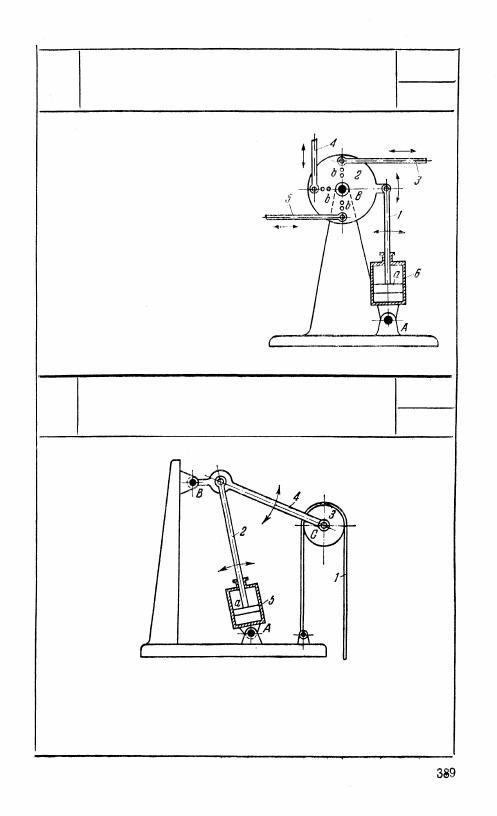

1345

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

КАЧАЮЩЕГОСЯ ЦИЛИНДРА

С ГИБКИМ ПРИВОДОМ

КР

ПМ

Цилиндр 5 вращается вокруг неподвижной оси A. Поршень а,

скользящий в цилиндре, снабжен штоком 2. Звено 4, выполнен-

ное в форме коленчатого рычага, вращается вокруг неподвижной

оси В. На оси С этого рычага посажен блок 3. Движение штока 2

поршня передается гибкому звену 1, перекинутому через блок 3.

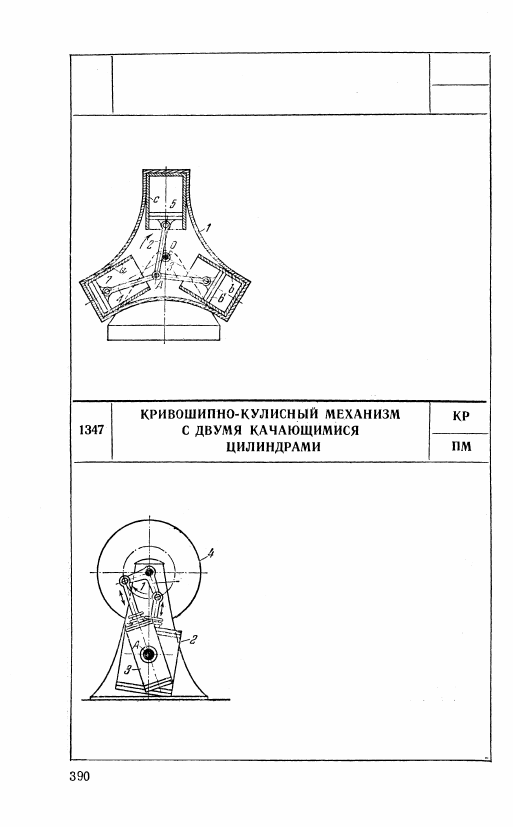

1346

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ПОРШНЕВОЙ МАШИНЫ

С ВРАЩАЮЩИМИСЯ ЦИЛИНДРАМИ

КР

ПМ

Блок цилиндров а, b и с вращается

вокруг неподвижной оси О. Шату-

ны 2, 3 и 4, вращающиеся вокруг

оси А, сообщают поршням 5, 6 и 7

поступательное движение относи-

тельно осей цилиндров. Полный

ход s поршней относительно ци-

линдров равен

s = 2 ОA.

Цилиндры 2 и 3 качаются вокруг одной

общей-неподвижной оси А. Различные

законы движения поршней в цилинд-

рах могут быть осуществлены измене-

нием длин кривошипов 1 и различным

углом их закрепления. Кривошипы 1

жестко связаны с тяжелым маховиком 4.
