1327

ТРЕХЗВЕННЫЙ КУЛИСНЫЙ МЕХАНИЗМ

ГРЕЙФЕРА КИНОАППАРАТА

КР

ГК

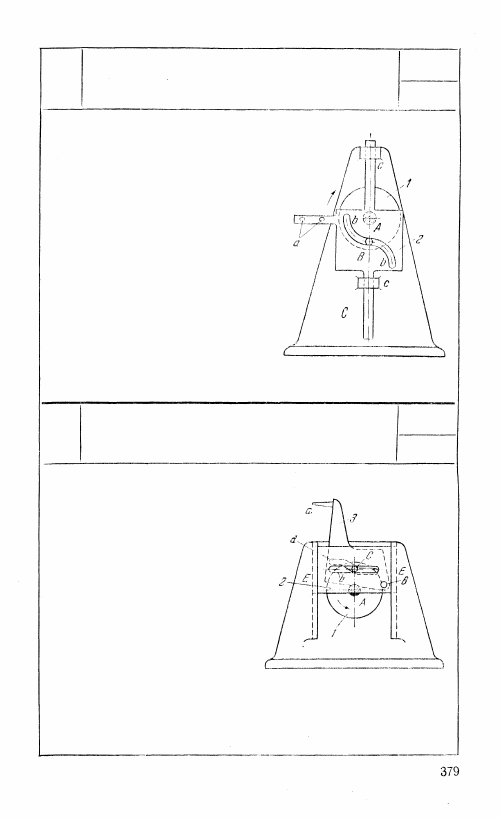

Звено 1 кулисного механизма AВС

вращается вокруг неподвижной оси

А. Палец В звена 1 скользит в про-

рези b звена 2, движущегося воз-

вратно-поступательно в направля-

ющих с — с. Профиль прорези b со-

ставлен из двух четвертей окруж-

ности радиуса АВ. При вращении

кривошипа 1 звено 2, несущее

зубья а, движется с двумя продол-

жительными остановками в периоды

времени скольжения пальца В,

когда центры четвертей окружностей

радиуса АВ совпадают с точкой A.

1328

ЧЕГЫРЕХЗВЕННЫЙ КУЛИСНЫЙ МЕХАНИЗМ

ГРЕЙФЕРА КИНОАППАРАТА

КР

ГК

Звено 1 кулисного механизма

АСЕ вращается вокруг непод-

вижной оси А. Палец С звена 1

скользит вдоль горизонтальной

прямолинейной прорези b зве-

на 2, движущегося возвратно-

поступательно в направляющих

Е. Звено 3, входящее во враща-

тельную пару В со звеном 2,

имеет прорезь d, которая сколь-

зит по пальцу С звена 1. При

вращении кривошипа 1 зуб а

звена 3 при движении пальца С

кривошипа 1 в левой половине прорези d звена 3 вводится в от-

верстие киноленты и выводится из него при движении пальца С

в правой половине прорези d.

1329

ПРОСТРАНСТВЕННЫЙ КУЛИСНЫЙ МЕХАНИЗМ

ГРЕЙФЕРА КИНОАППАРАТА

КР

ГК

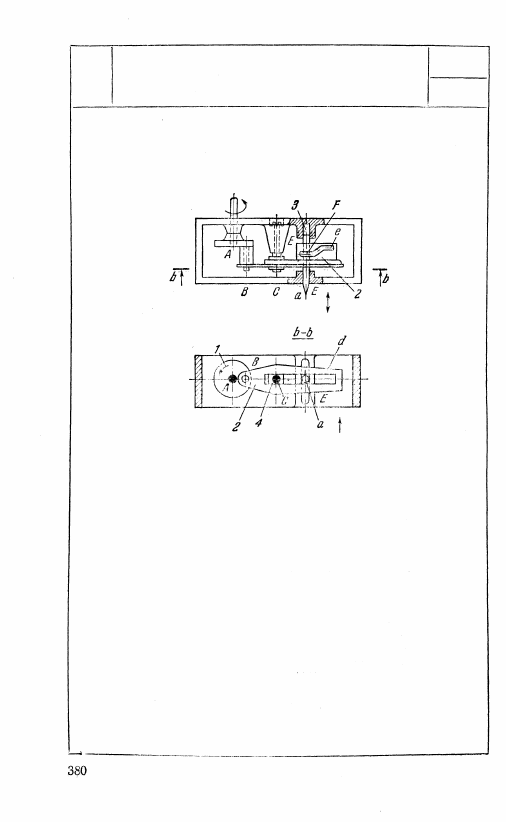

Звено 1 кулисного механизма AВС вращается

вокруг неподвижной оси А. Кулиса 2, вхо-

дящая в точке В во вращательную пару со

звеном 1, имеет прорезь d, которая скользит

по ползуну 4, вращающемуся вокруг непод-

вижной оси С. Звено 3, скользящее в непод-

вижных направляющих Е, перемещается

прорезью d в горизонтальном направлении.

Перемещение звена 3 в вертикальном направ-

лении осуществляется прорезью е кулисы 2

путем воздействия на палец F звена 3. При

вращении кривошипа 1 кулиса 2 перемещает

звено 3 с зубом а в вертикальном направлении.

Палец F звена 3, двигаясь в левой половине

прорези е кулисы 2, вводит зуб а в отверстие

киноленты. При движении в правой поло-

вине прорези е палец F выводит зуб а из отвер-

стия киноленты.

1330

ЧЕТЫРЕХЗВЕННЫЙ КУЛИСНЫЙ МЕХАНИЗМ

ГРЕЙФЕРА КИНОАППАРАТА

С РЕГУЛИРОВОЧНЫМ УСТРОЙСТВОМ

КР

ГК

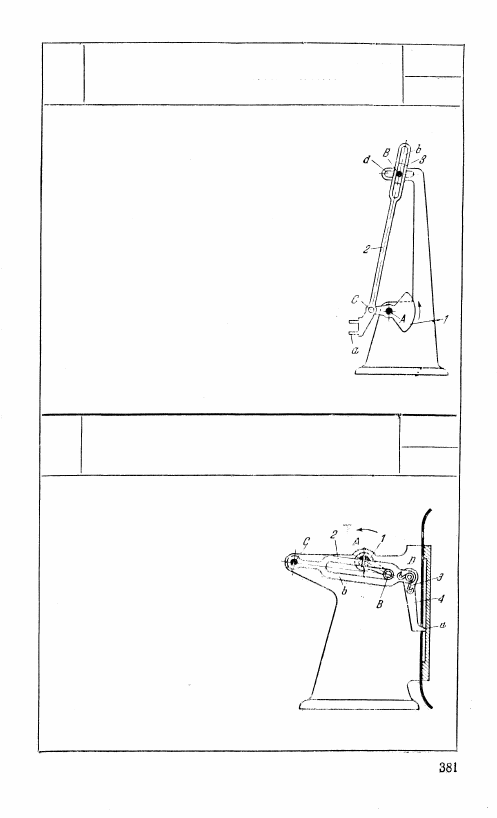

Звено 7 кулисного механизма АСВ вращается

вокруг неподвижной оси А. Кулиса 2, вхо-

дящая в точке С во вращательную пару со

звеном 1, имеет прорезь b, которая скользит

по ползуну 5, вращающемуся вокруг непод-

вижной оси В. Ось прорези b проходит через

точку С. При вращении кривошипа 1 концы

зубьев а кулисы 2 описывают шатунные кри-

вые. При этом зубья а вводятся в отверстия

киноленты, передвигают ее и выводятся

обратно. Перемещением пальца В вдоль про-

рези d можно менять траектории концов

зубьев а.

1331

КУЛИСНЫЙ МЕХАНИЗМ ГРЕЙФЕРА

КИНОАППАРАТА С УПРУГИМ ЗВЕНОМ

КР

ГК

Звено / кулисного механизма ABC

вращается вокруг неподвижной оси

А. Кулиса 2 имеет прорезь Ь, вдоль

которой скользит палец В звена 1.

В крайнем верхнем положении ку-

лисы 2 пружина 3 вводит в отвер-

стие киноленты зуб а звена 4,

шар пир но соединенного q кули-

срй 2 в точке D. При дальнейшем

вращении кривошцпа 1 зуб & пере-

двигает ленту вниз. С началом

движения кулисы 2 из крайнего

нижнего положения зу0 и выскаль-

зывает из отверстия киноленты и

далее скользит по последней.

1332

ТРЕХЗВЕННЫЙ КУЛИСНЫЙ МЕХАНИЗМ

ГРЕЙФЕРА КИНОАППАРАТА

КР

ГК

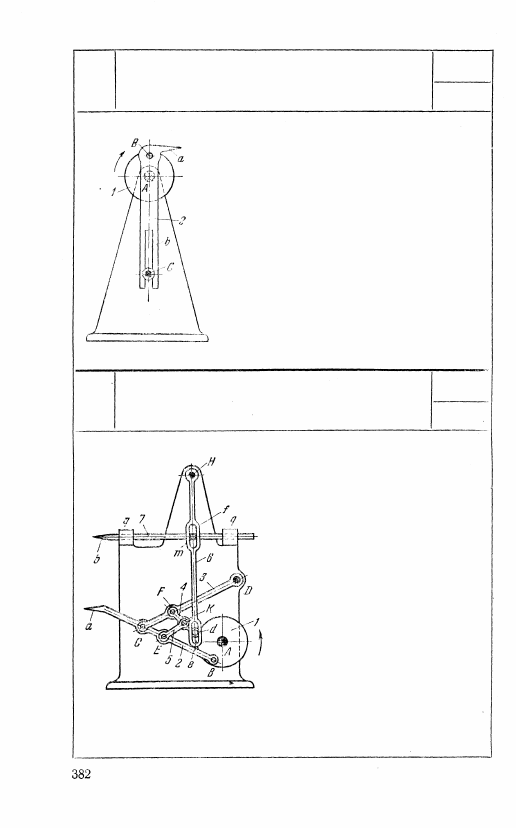

Звено 1 кулисного механизма AВС вра-

щается вокруг неподвижной оси A. Кули-

са 2, входящая в точке В во вращательную

пару со звеном 1, имеет прорезь b, сколь-

зящую по неподвижному пальцу С. Ось

прорези b проходит через точку В. При

вращении звена 1 конец зуба а, укреп-

ленного на кулисе 2, описывает шатунную

кривую; при этом зуб а вводится в отвер-

стие киноленты, передвигает ее и выво-

дится обратно.

1333

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ГРЕЙФЕРА КИНОАППАРАТА

КР

ГК

Звенья 4 и 5 входят во враща-

тельные пары F и Е с коро-

мыслом 3 и шатуном 2 шарнир-

ного четырехзвенника ABCD и

во вращательную пару К друг

с другом. Звено 4 имеет палец d,

скользящий в прорези e звена 6,

вращающегося вокруг неподвиж-

ной оси H, и прорезью f воз-

действует на палец m звена 7,

скользящего в неподвижных на-

правляющих q—q. При вра-

щении кривошипа 1 зуб а ша-

туна 2 описывает шатунную

кривую; при этом зуб а вводится

в отверстие киноленты, передви-

гает ленту и выводится обратно.

Зуб b звена 7 вводится в отвер-

стие киноленты и удерживает ее от дальнейшего продвижения

в момент вывода зуба а из отверстия.
