Механизмы в современной технике (Артоболевский) - часть 215





17. МЕХАНИЗМЫ ГРЕЙФЕРОВ КИНОАППАРАТОВ

(1320—1333)

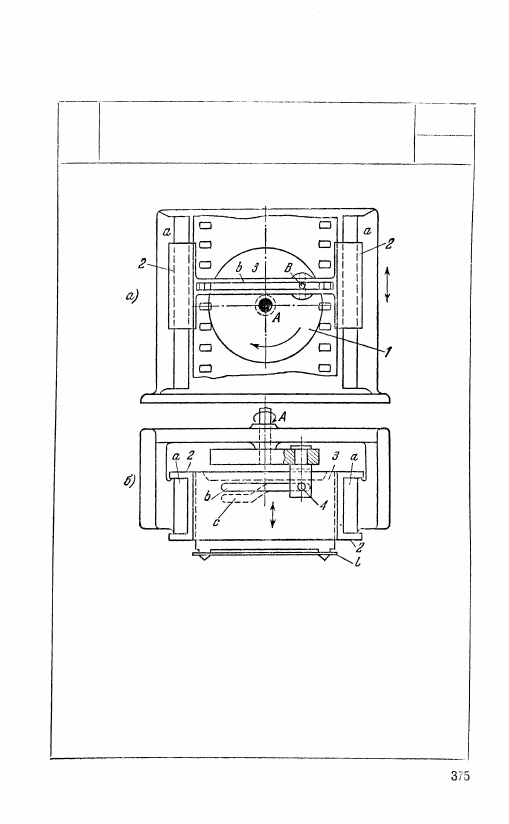

1320

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ГРЕЙФЕРА КИНОАППАРАТА

КР

ГК

Кривошип 1 (рис. а) выполнен в форме диска, вращающегося

вокруг неподвижной оси A. Палец В входит в прорезь b звена 2,

скользящего вдоль неподвижных направляющих а. Звено 3 дви-

жется вдоль направляющих звена 2 в направлении, перпендику-

лярном к движению звена 2, так, как это показано на рис. б.

Движение звена 3 в этом направлении осуществляется штифтом 4,

входящим одновременно в прорези b и с звеньев 2 и 3. При вра-

щении кривошипа 1 кулиса 2 и звено 3 движутся возвратно посту-

пательно в вертикальном направлении. Штифт 4, двигаясь в про-

резях b и с, периодически отодвигает звено 3 назад и выводит

зубья последнего из зацепления с кинолентой l.

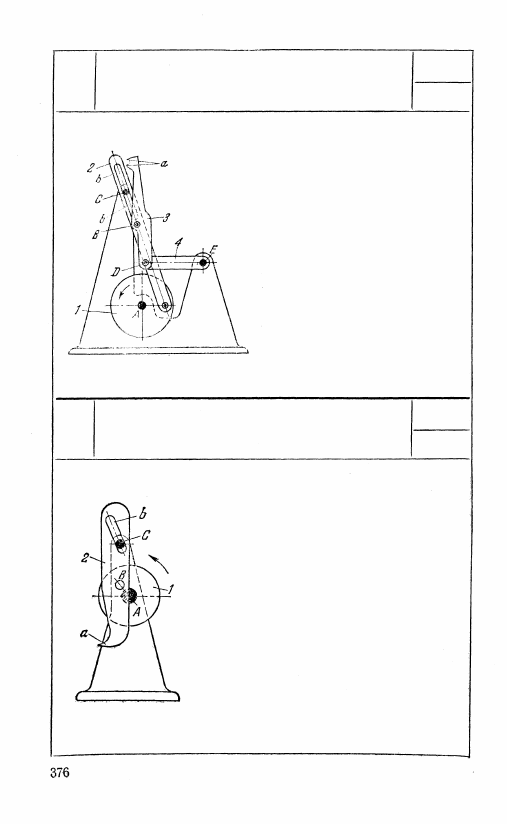

1321

КУЛИСНЫЙ МЕХАНИЗМ ГРЕЙФЕРА

КИНОАППАРАТА

КР

ГК

Шатун 2 имеет прорезь b—b,

скользящую по неподвижному

пальцу С. Звено 3 шарнирно

соединено с шатуном 2 в точке В,

а со звеном 4, вращающимся

вокруг неподвижной оси E, —

в точке D. При вращении кри-

вошипа 1 вокруг неподвижной

оси А концы зубьев а звена 3

описывают сложные шатунные

кривые. На одном из участков

этих кривых зубья вводятся

в отверстия киноленты и пере-

двигают ее. На другом участке

шатунной кривой зубья а вы-

водятся из отверстий киноленты.

1322

ТРЕХЗВЕННЫЙ КУЛИСНЫЙ МЕХАНИЗМ

ГРЕЙФЕРА КИНОАППАРАТА

КР

ГК

Звено 1 кулисного механизма AВС вра-

щается вокруг неподвижной оси А. Ку-

лиса 2, входящая в точке В во вращатель-

ную пару со звеном 1, имеет прорезь b,

скользящую по неподвижному пальцу

С. Ось прорези b не проходит через точ-

ку В. При вращении кривошипа 1 колец

зуба а, укрепленного на кулисе 2, опи-

сывает шатунную кривую; при этом

зуб а вводится в отверстие киноленты,

передвигает ее и выводится обратно.

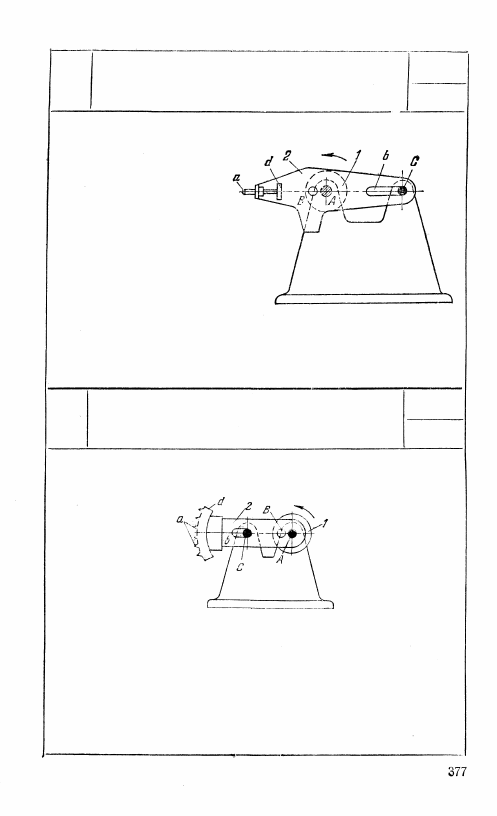

1323

ТРЕХЗВЕННЫЙ КУЛИСНЫЙ МЕХАНИЗМ

ГРЕЙФЕРА КИНОАППАРАТА

КР

гк

Звено 1 кулисного меха-

низма АBС вращается во-

круг неподвижной оси А.

Кулиса 2, входящая в

точке В во вращательную

пару со звеном 1, имеет

прорезь b, скользящую по

неподвижному пальцу С.

Ось прорези b проходит

через точку В. При вра-

щении кривошипа 1 конец

пальца а кулисы 2 описывает шатунную кривую; при этом палец

вводится в отверстие киноленты, продвигает ее и выводится

обратно. Положение пальца может регулироваться винтом d.

1324

ТРЕХЗВЕННЫЙ МЕХАНИЗМ

ГРЕЙФЕРА КИНОАППАРАТА

С ЗУБЧАТЫМ СЕГМЕНТОМ

КР

ГК

Звено 1 кулисного механизма ABC вращается вокруг неподвиж-

ной оси А. Кулиса 2, входящая в точке В во вращательную пару

со звеном 7, имеет прорезь b, скользящую по неподвижному

пальцу С. Ось прорези b проходит через точку В. Кулиса 2 снаб-

жена зубчатым сегментом d. При вращении кривошипа 1 концы

зубьев а сегмента d описывают шатунные кривые; при этом зубья

а вводятся в отверстия киноленты, продвигают ее и выводятся

обратно.

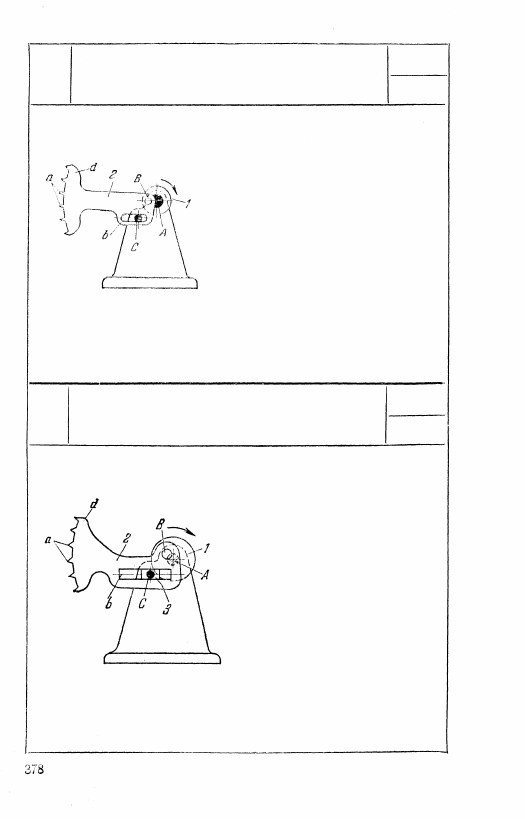

1325

ТРЕХЗВЕННЫЙ МЕХАНИЗМ

ГРЕЙФЕРА КИНОАППАРАТА

С ЗУБЧАТЫМ СЕГМЕНТОМ

КР

ГК

Звено 1 кулисною механизма ABC

вращается вокруг неподвижной оси

А. Кулиса 2, входящая в точке В

во вращательную пару со звеном 7,

имеет прорезь b, скользящую по

неподвижному пальцу С. Ось про-

рези b не проходят через точку В.

Кулиса 2 снабжена зубчатым сег-

ментом d. При вращении криво-

шипа 1 концы зубьев а сегмента d

описывают шатунные кривые; при этом зубья а вводятся в отвер-

стия киноленты, продвигают ее и выводятся обратно,

1326

Звено 1 кулисного механизма

ABC вращается вокруг непо-

движной оси А. Кулиса 2, вхо-

дящая в точке В во вращатель-

ную пару со звеном 1, имеет

прорезь b, которая скользит

вдоль ползуна 3, вращающегося

вокруг неподвижной оси С. Ось

прорези b не проходит через

точку В. Кулиса 2 снабжена

зубчатым сектором d. При вра-

щении кривошипа 1 концы зубь-

ев а сегмента d описывают ша-

тунные кривые; при этом зубья а вводятся в отверстия киноленты,

продвигают ее и выводятся обратно.

ЧЕТЫРЕХЗВЕННЫЙ КУЛИСНЫЙ МЕХАНИЗМ

ГРЕЙФЕРА КИНОАППАРАТА

С ЗУБЧАТЫМ СЕГМЕНТОМ

КР

ГК
