Механизмы в современной технике (Артоболевский) - часть 197

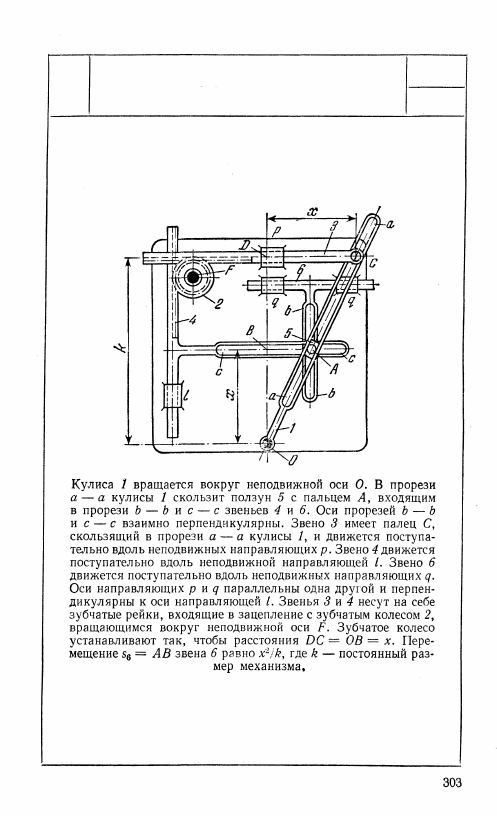

1217

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ДЛЯ ВОЗВЕДЕНИЯ В КВАДРАТ

КР

МО

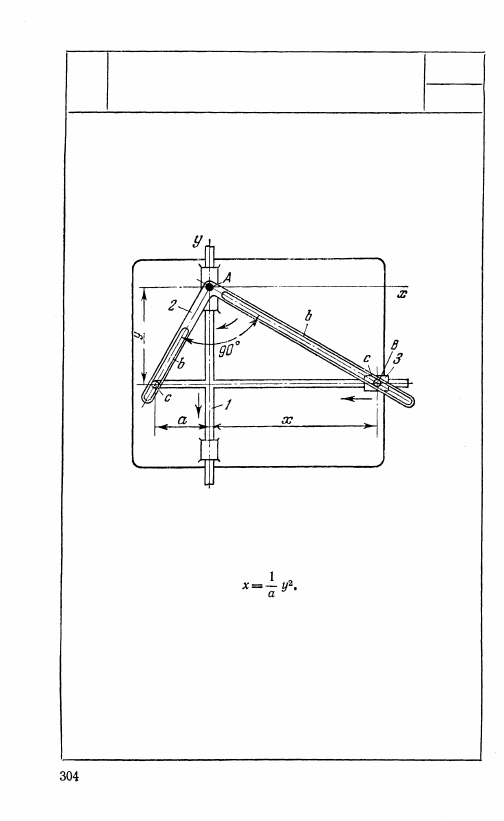

1218

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ДЛЯ ОПЕРАЦИИ ВОЗВЕДЕНИЯ

В КВАДРАТ

КР

МО

Прямоугольное звено 2 снабжено двумя взаимно

перпендикулярными прорезями b, в которых

скользят пальцы с, диаметр которых равен ши-

рине прорезей. Перемещение х ползуна 3 равно

квадрату перемещения звена 1, т. е.

Механизм может быть использован как параболе-

граф, так как точка В — центр пальца с, при-

надлежащего ползуну 3, воспроизводит параболу.

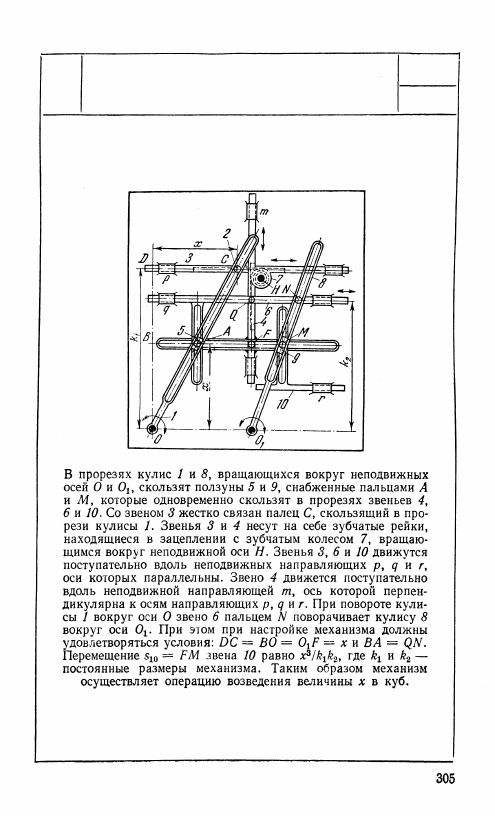

1219

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ДЛЯ ВОЗВЕДЕНИЯ В КУБ

КР

МО

1220

КУЛИСНЫЙ МЕХАНИЗМ БУРШТЕЙНА
ДЛЯ ОПЕРАЦИИ ВОЗВЕДЕНИЯ В КУБ

КР

МО

1221

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ДЛЯ ОПЕРАЦИИ ВОЗВЕДЕНИЯ

В СТЕПЕНЬ

КР

МО
