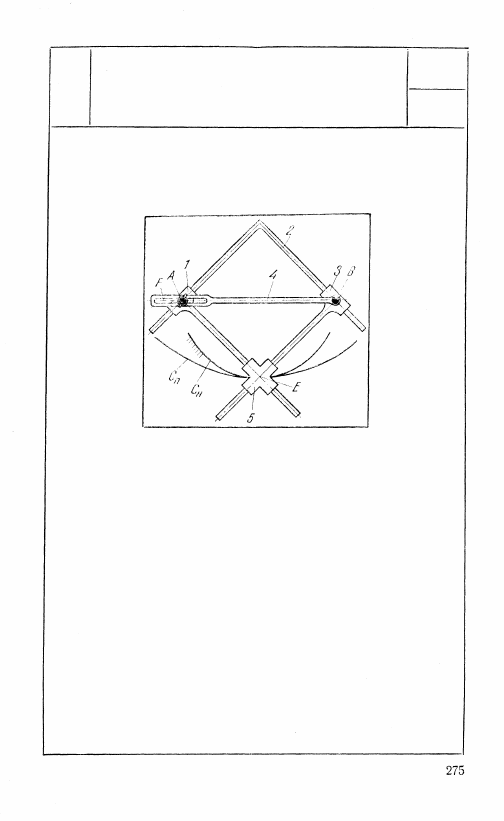

КУЛИСНЫЙ МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ ЦЕНТРОИД

КУЛИСНОГО МЕХАНИЗМА

С ДВУМЯ КАЧАЮЩИМИСЯ ПОЛЗУНАМИ

КР

вк

В основе механизма лежит кулисный меха-

низм с двумя качающимися вокруг осей

А и В ползунами, состоящий из звеньев 1,

2, 3 и 4, к которому присоединен крестооб-

разный ползун 5. Механизм предназнача-

ется для вычерчивания подвижных и непо-

движных центроид звеньев 2 и 4. Вычерчи-

вающая точка Е находится в центре кресто-

образного ползуна 5. На чертеже показана

настройка механизма для вычерчивания не-

подвижной центроиды С

н

. Для вычерчивания

подвижной центроиды С

п

 звено 2 скрепляется

с неподвижной плоскостью, а звено 4 осво-

бождается. Различные очертания центроид

могут быть получены изменением расстояния

между шарнирами А и В, что достигается

перемещением шарнира A в прорези F звена 4.

1185

КУЛИСНЫЙ МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ ЦЕНТРОИД

МЕХАНИЗМА ЭЛЛИПСОГРАФА

КР

ВК

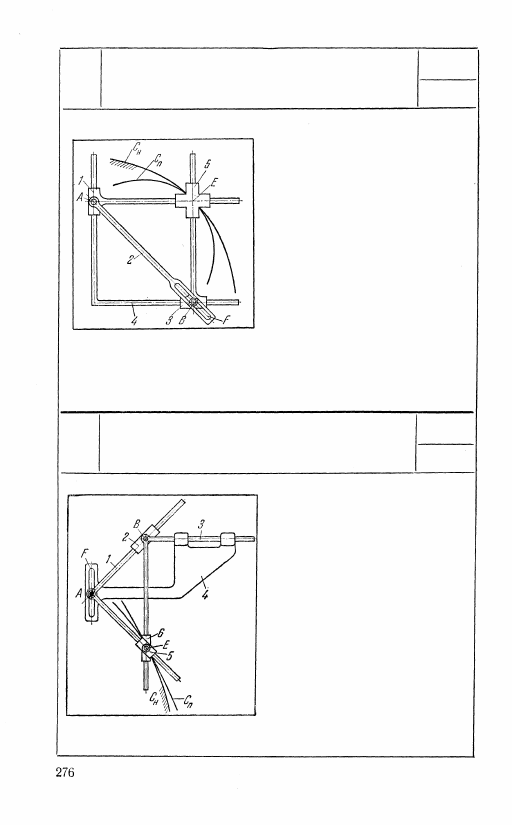

1186

КУЛИСНЫЙ МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ ЦЕНТРОИД

ТАНГЕНСНОГО МЕХАНИЗМА

КР

вк

В основе механизма лежит ку-

лисный механизм эллипсографа,

состоящий из звеньев 1, 2, 3 и 4,

к которому присоединен кресто-

образный ползун 5. Механизм

предназначается для вычерчи-

вания подвижных и неподвиж-

ных центроид звеньев 2 и 4.

Вычерчивающая точка Е на-

ходится в центре крестообраз-

ного ползуна 5. На чертеже

показана настройка механизма

для вычерчивания неподвижной

центроиды С

н

. Для вычерчи-

вания подвижной центроиды С

п

звено 2 скрепляется с неподвижной плоскостью, а звено 4 осво-

бождается. Различные очертания центроид могут быть получены

изменением расстояния между шарнирами А и В, что достигается

перемещением шарнира В в прорези F звена 2.

В основе механизма лежит тан-

генсный механизм, состоящий

из звеньев 1, 2, 3 и 4, к которому

присоединена двухповодковая

группа, состоящая из ползунов

5 и 6 с шарниром Е между ними.

Механизм предназначается для

вычерчивания подвижных и не-

подвижных центроид звеньев 2

и 4. Вычерчивающая точка на-

ходится в центре шарнира Е.

На чертеже показана настройка

механизма для вычерчивания не-

подвижной центроиды С

н

. Для

вычерчивания подвижной цент-

роиды С

п

 ползун 2 скрепляется

с неподвижной плоскостью, а

звено 4 освобождается. Различ-

ные очертания центроид могут

быть получены соответствующим выбором положения шарнира

A в прорези F звена 4.

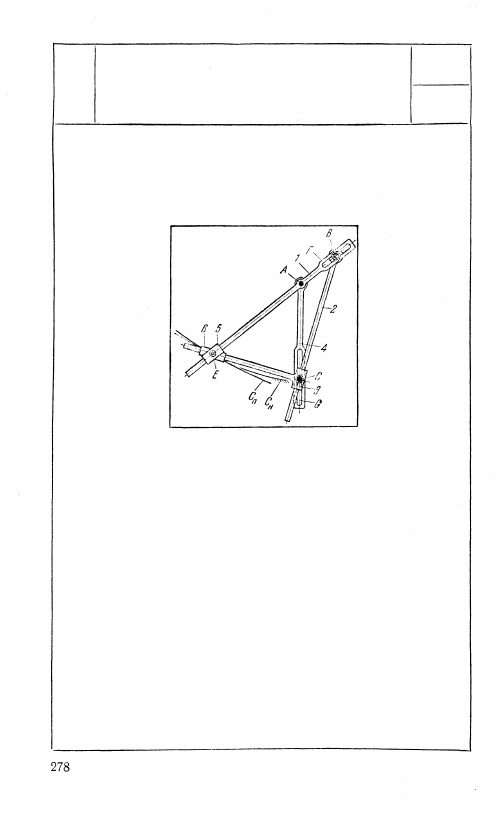

1187

КУЛИСНЫЙ МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ ЦЕНТРОИД

КУЛИСНОГО МЕХАНИЗМА

КР

вк

В основе механизма лежит кулисный механизм AВС

с качающейся вокруг неподвижной оси С кулисой 3,

к которой присоединена двухповодковая группа, со-

стоящая из двух ползунов 5 и 6 с шарниром Е между

ними. Механизм предназначается для вычерчивания

подвижных и неподвижных центроид звеньев 2 и 4.

Вычерчивающая точка находится в центре шарнира Е.

На чертеже показана настройка механизма для вы-

черчивания неподвижной центроиды С

н

, т. е. для слу-

чая, когда звено 4 неподвижно. Для вычерчивания

подвижной центроиды С

п

 ползун 2 скрепляется с не-

подвижной плоскостью, а звено 4 освобождается. Раз-

личные очертания центроид могут быть получены со-

ответствующим выбором длин звеньев 1 и 4, что дости-

гается перемещением шарниров В и С в прорезях F и G

звеньев 1 и 4.

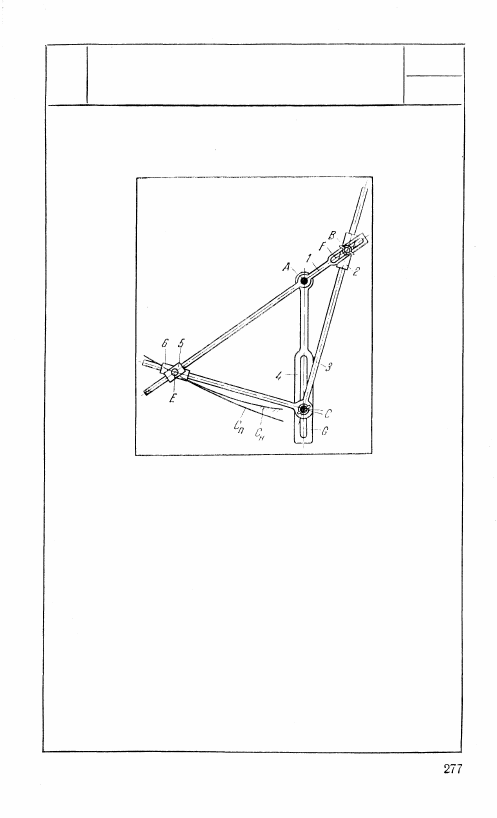

1188

КУЛИСНЫЙ МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ ЦЕНТРОИД

КУЛИСНОГО МЕХАНИЗМА

С КАЧАЮЩИМСЯ ПОЛЗУНОМ

КР

ВК

В основе механизма лежит кулисный механизм

AВС с качающимся вокруг неподвижной оси С

ползуном 3, к которому присоединена двухпо-

водковая группа, состоящая из двух ползунов

5 и 6 с шарниром Е между ними. Механизм

предназначается для вычерчивания подвижных

и неподвижных центроид звеньев 2 и 4. Вычер-

чивающая точка находится в центре шарнира Е.

На чертеже показана настройка механизма для

вычерчивания неподвижной центроиды С

н

. Для

вычерчивания подвижной центроиды С

п

 кулиса 2

скрепляется с неподвижной плоскостью, а звено 4

освобождается. Различные очертания центроид

могут быть получены соответствующим выбором

длин звеньев 1 и 4, что достигается перемещением

шарниров В и С в прорезях F и G звеньев 1 и 4.
