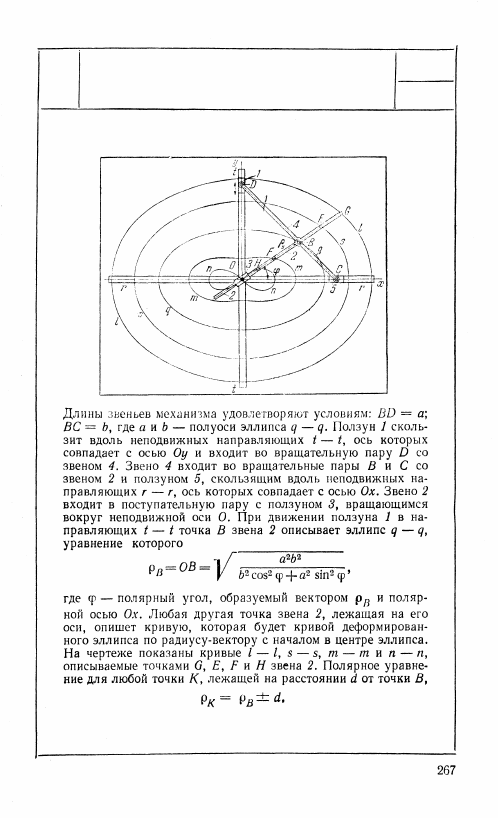

1175

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ДЛЯ ВОСПРОИЗВЕДЕНИЯ КРИВЫХ

ДЕФОРМИРОВАННОГО ЭЛЛИПСА

КР

ВК

1176

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ДЛЯ ВОСПРОИЗВЕДЕНИЯ

ЛОГАРИФМИЧЕСКОЙ

ИЛИ ПОКАЗАТЕЛЬНОЙ КРИВОЙ

КР

вк

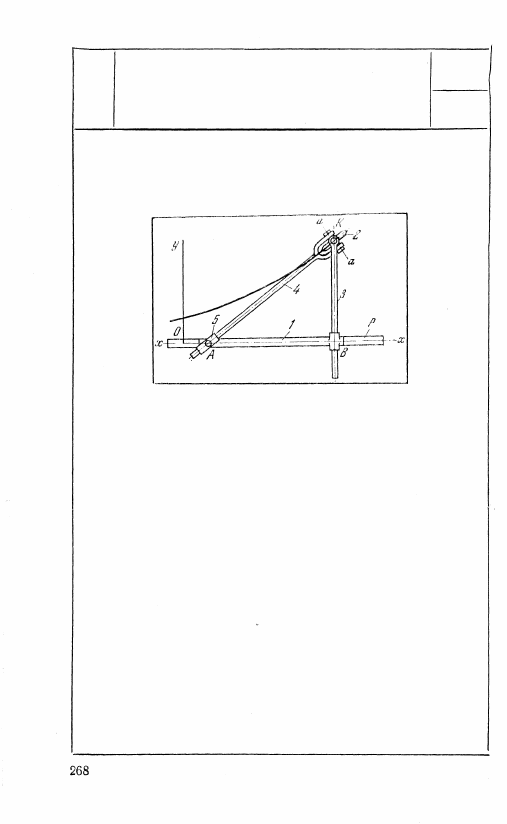

Крестообразный ползун 1 с взаимно перпен-

дикулярными осями скользит в направляю-

щей р. Звено 3 скользит в ползуне 1 и входит

во вращательную пару K со звеном 4, которое

скользит в ползуне 5, входящем во враща-

тельную пару А с ползуном 1. Ролик 2 с ост-

рым ребром вращается вокруг оси а — а.

При движении ползуна 1 вдоль оси х — х

направляющей р ролик 2, врезаясь острым

ребром в плоскость чертежа, в каждый мо-

мент движется вдоль прямой AК. Звено 3

движется в направлении, перпендикуляр-

ном к оси x — х. Огибающая последователь-

ных положений прямой АК представляет

собой логарифмическую или показательную

кривую, уравнение которой

y = k e

ax

,

где а = АВ, k — начальное положение орди-

наты у при x = 0, е — основание натураль-

ных логарифмов.

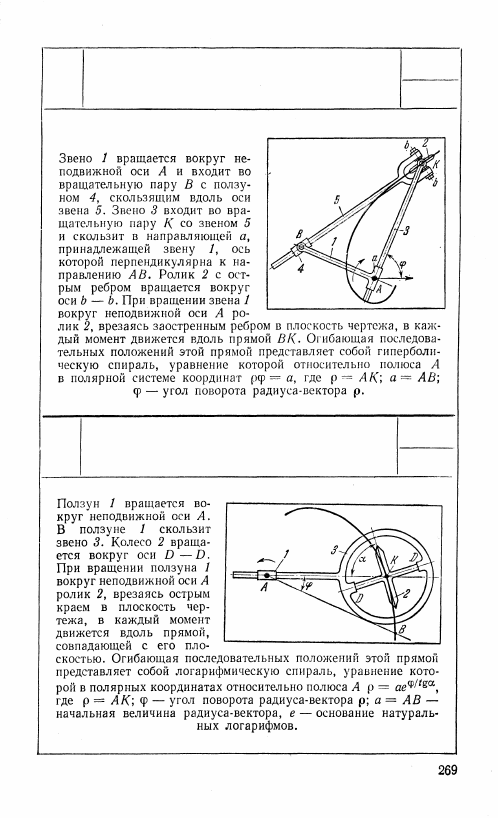

1177

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ВЯТКИНА ДЛЯ ВОСПРОИЗВЕДЕНИЯ

ГИПЕРБОЛИЧЕСКОЙ СПИРАЛИ

КР

ВК

1178

ЧЕТЫРЕХЗВЕННЫЙ КУЛИСНЫЙ

МЕХАНИЗМ ДЛЯ ВОСПРОИЗВЕДЕНИЯ

ЛОГАРИФМИЧЕСКОЙ СПИРАЛИ

КР

ВК

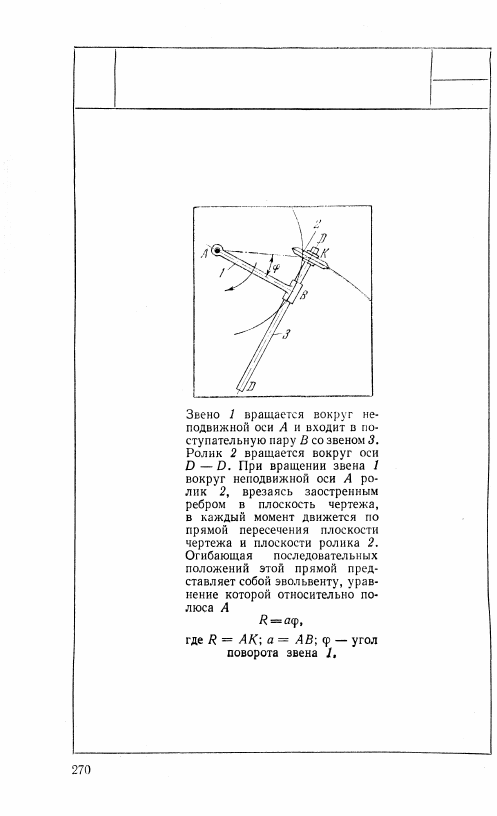

1179

ЧЕТЫРЕХЗВЕННЫЙ КУЛИСНЫЙ

МЕХАНИЗМ ДЛЯ ВОСПРОИЗВЕДЕНИЯ

ДУГИ ЭВОЛЬВЕНТЫ

КР

ВК
