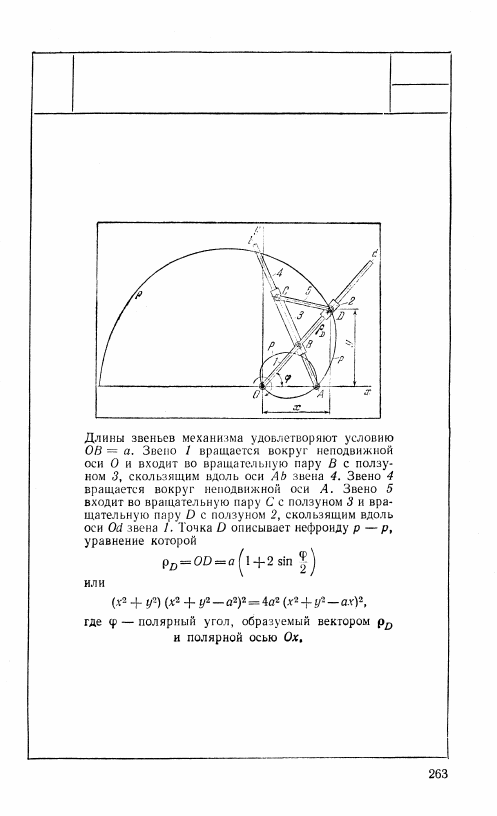

1171

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ДЛЯ ВОСПРОИЗВЕДЕНИЯ НЕФРОИДЫ

КР

ВК

1172

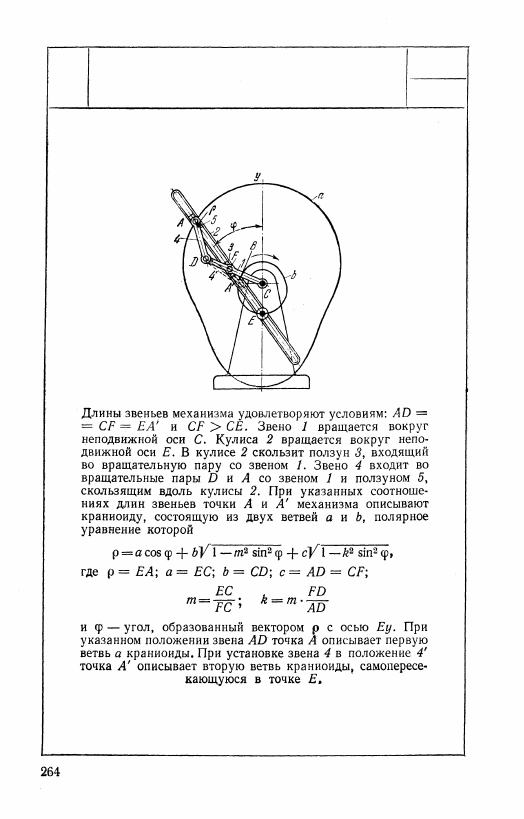

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ДЛЯ ВОСПРОИЗВЕДЕНИЯ КРАНИОИДЫ

КР

вк

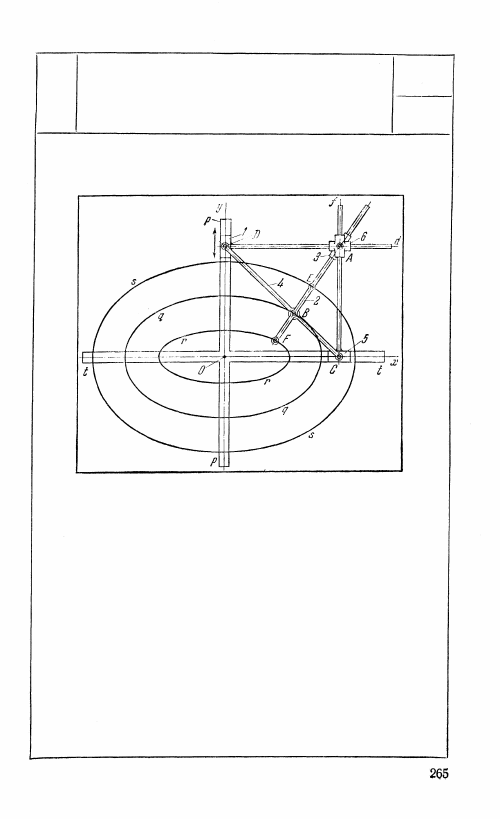

1173

КУЛИСНО-РЫЧАЖНЫЙ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ

ЭКВИДИСТАНТЫ ЭЛЛИПСА

КР

вк

Длины звеньев механизма удовлетворяют условиям: BD = а;

ВС = b, где а и b — полуоси эллипса q — q. Ползун 1 сколь-

зит вдоль неподвижных направляющих р — p, ось которых

совпадает с осью Оу и входит во вращательную пару D со

звеном 4, входящим во вращательную пару С с ползуном 5,

скользящим вдоль неподвижных направляющих t — t, ось

которых совпадает с осью Ох. Ползуны 1 и 5 имеют траверзы

Dd и Сf, оси которых параллельны соответственно осям Ох

и Оу. Этими траверзами ползуны 1 и 5 входят в поступатель-

ные пары с крестообразным ползуном 6, оси направляющих

которого взаимно перпендикулярны. Звено 2 входит во вра-

щательную пару В со звеном 4 и поступательную пару с пол-

зуном 3, входящим во вращательную пару А с ползуном 6.

Точка В звена 2 описывает эллипс q — q. Любая другая

точка этого звена будет описывать эквидистанту эллипса

q — q. На чертеже показаны эквидистанты s — s и r — r,

описываемые точками Е и F звена 2.

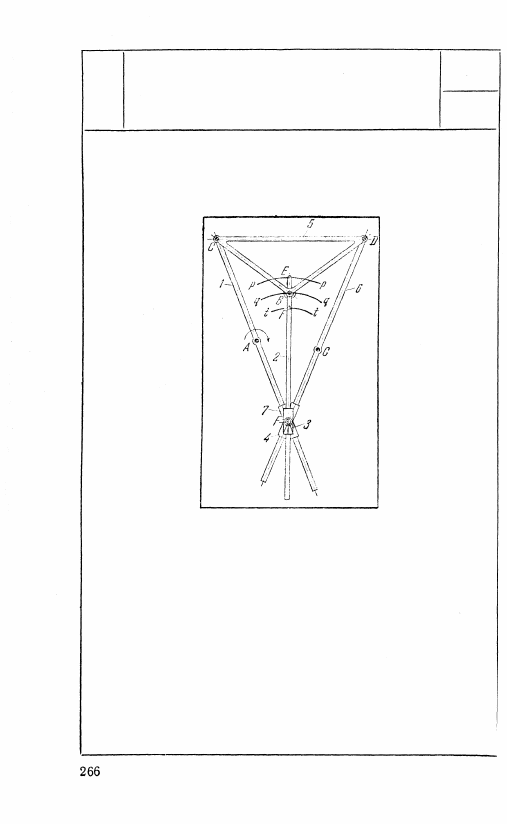

1174

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ДЛЯ ВОСПРОИЗВЕДЕНИЯ ЭКВИДИСТАНТ

ШАТУННОЙ КРИВОЙ ШАРНИРНОГО

ЧЕТЫРЕХЗВЕННИКА

КР

ВК

В основе механизма лежит шарнирный четырехзвенник

ACDG, точка В шатуна 5 которого описывает шатунную

кривую q — q. Звенья 1 и 6 входят в поступательные пары

с ползунами 7 и 4, входящими во вращательную пару F.

Звено 2 входит во вращательную пару В с шатуном 5

и в поступательную пару с ползуном 3, входящим во вра-

щательную пару F с ползунами 4 и 7. При вращении звена 1

вокруг неподвижной оси А любая точка звена 2, лежащая на

оси EBF, описывает эквидистанту шатунной кривой q — q.

На чертеже показаны участки р — р и t — t эквидистант,

описываемых точками Е и F.
