Механизмы в современной технике (Артоболевский) - часть 189

1180

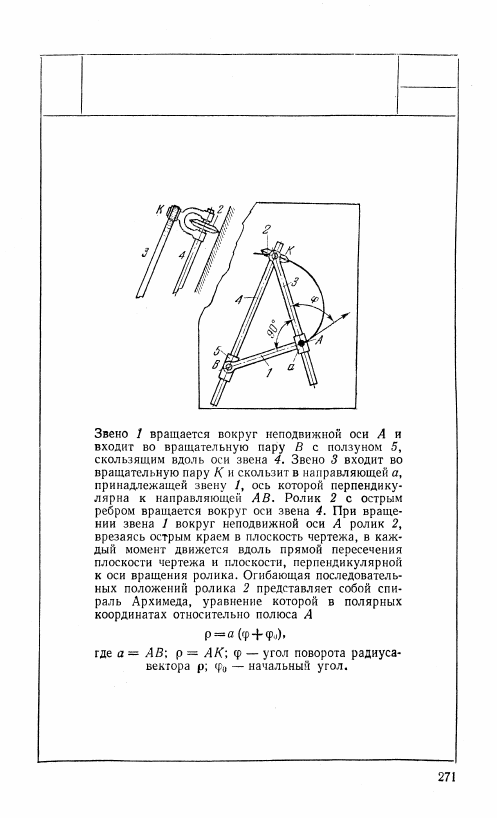

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ВЯТКИНА ДЛЯ ВОСПРОИЗВЕДЕНИЯ

СПИРАЛИ АРХИМЕДА

КР

ВК

1181

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ВЯТКИНА ДЛЯ ВОСПРОИЗВЕДЕНИЯ

ПОКАЗАТЕЛЬНОЙ КРИВОЙ

КР

ВК

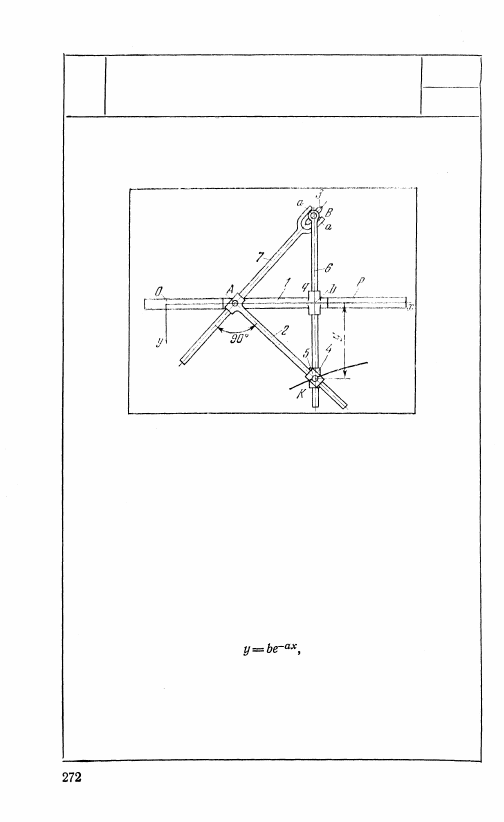

Крестообразный ползун 1 со взаимно перпен-

дикулярными осями скользит вдоль неподвиж-

ной направляющей р и входит во вращательную

пару А со звеном 2, которое скользит вдоль оси

звена 7. Звено 7 входит во вращательную пару В

со звеном 6, скользящим в направляющей q

ползуна 1. Звенья 4 и 5, входящие во вращатель-

ную пару K, скользят вдоль оси звеньев 2 и 6.

Ролик 3 с острым ребром вращается вокруг

оси а — а. При движении ползуна 1 вдоль оси Ох

направляющей р ролик 3, врезаясь острым

краем в плоскость чертежа, в каждый момент

движется вдоль прямой АВ. При этом кулиса 2,

ось которой направлена перпендикулярно к пря-

мой АВ, поворачивается, и точка К описывает

показательную кривую, уравнение которой

где а = AD; b — значение ординаты у при

х = 0, е — основание натуральных логарифмов,

1182

КУЛИСНО-РЫЧАЖНЫЙ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ ЦЕНТРОИД

ШАРНИРНЫХ ЧЕТЫРЕХЗВЕННИКОВ

КР

ВК

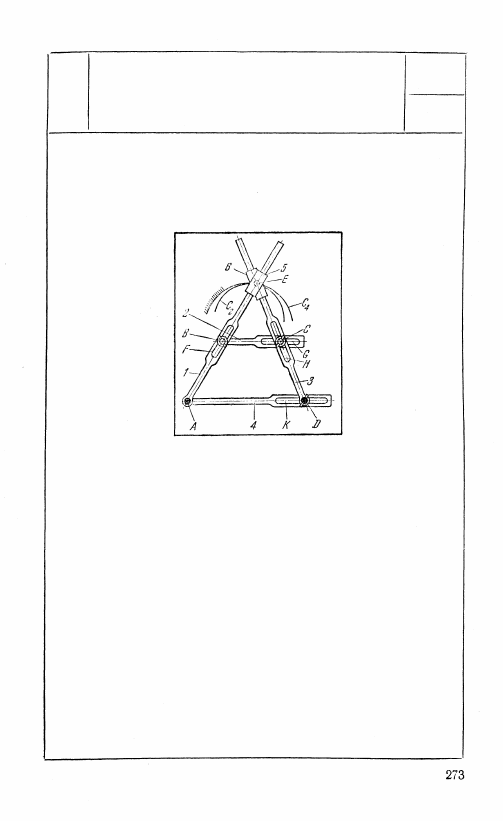

В основе механизма лежит шарнирный четы-

рехзвенник ABCD, к которому присоединена

двухповодковая группа, состоящая из двух

ползунов 5 и 6 с шарниром Е между ними.

Механизм предназначен для вычерчивания

центроид звеньев 2 и 4. Вычерчивающая точка

находится в центре шарнира Е. На чертеже

показано положение механизма, вычерчи-

вающего неподвижную центроиду С

4

, т. е.

когда шарниры А и D неподвижны. Для вы-

черчивания подвижной центроиды С

2

 за-

крепляются шарниры В и С, а шарниры

А и D освобождаются. Нужные центроиды

могут быть получены соответствующим вы-

бором длин звеньев 1, 2, 3 и 4, что дости-

гается перемещением шарниров В, С и D в

прорезях F, G, H и K звеньев 1, 2, 3 и 4.

1183

КУЛИСНЫЙ МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ ЦЕНТРОИД

КРИВОШИПНО-ПОЛЗУННОГО МЕХАНИЗМА

КР

вк

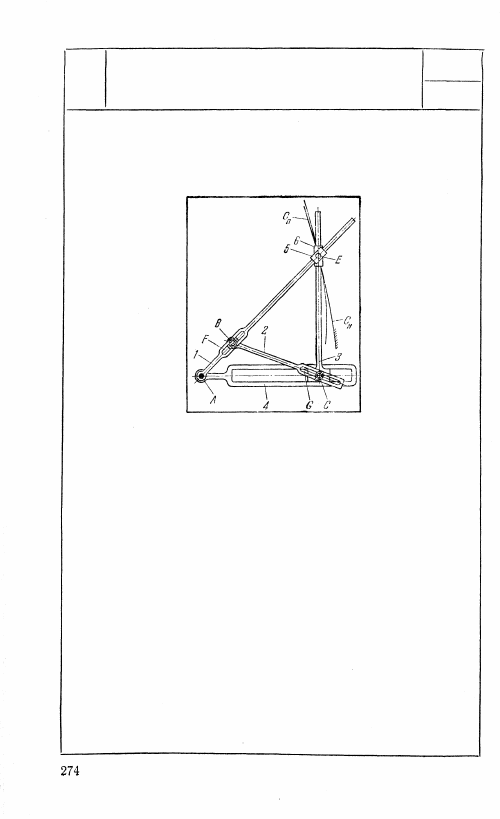

В основе механизмов лежит кривошипно-

ползунный механизм AВС, к которому при-

соединена двухповодковая группа, состоя-

щая из двух ползунов 5 и 6 с шарниром Е

между ними. Механизм предназначается для

вычерчивания подвижных и неподвижных

центроид звеньев 2 и 4. Вычерчивающая

точка находится в центре шарнира Е. На чер-

теже показана настройка механизма для вы-

черчивания неподвижной центроиды С

н

, т. е.

для случая, когда звено 4 неподвижно.

Для вычерчивания подвижной центроиды С

п

шарниры В и С скрепляются с неподвижной

плоскостью, а звено 4 освобождается. Раз-

личные очертания центроид могут быть по-

лучены соответствующим выбором длин

звеньев 1 и 2, что достигается перемещением

шарниров В и С в прорезях F и G звеньев 1 и 2.
