1189

КР

вк

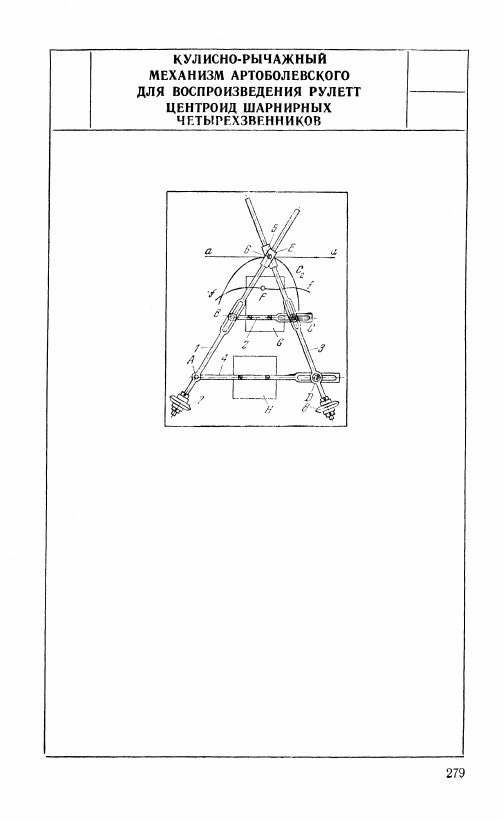

В основе механизма лежит шарнирный четырехзвенник ABCD,

к которому присоединена двухповодковая группа, состоящая

из двух шарнирно соединенных ползунов 5 и 6. Звенья 1 и 3

снабжены колесиками 7 и 8 с острыми ребрами, имеющими

возможность только поворачиваться вокруг своих осей.

Механизм предназначается для вычерчивания рулетт центроид

звеньев 2 и 4, для чего острие, находящееся в центре шарнира

Е, устанавливается на кривой, относительно которой необ-

ходимо получить рулетту центроиды звена 2 или 4; колесики

7 и 8 устанавливаются на планшете. Если перемещать острие

шарнира Е вдоль указанной кривой так, чтобы колесики 7 и 8

катились по планшету, то любая из точек плоскостей G и H,

скрепленных со звеньями 2 и 4, будет описывать соответствую-

щую рулетту центроиды звена 2 или звена 4. На чертеже

показана рулетта f — f центроиды С

2

 звена 2, описанная

точкой Е звена 2 при перемещении острия шарнира Е вдоль

прямой а — а, что соответствует качению подвижной цент-

роиды С

2

 звена 2 по прямой а — а. Настройка механизма

на различные центроиды осуществляется установкой шарни-

ров В, С и D в соответствующих прорезях.

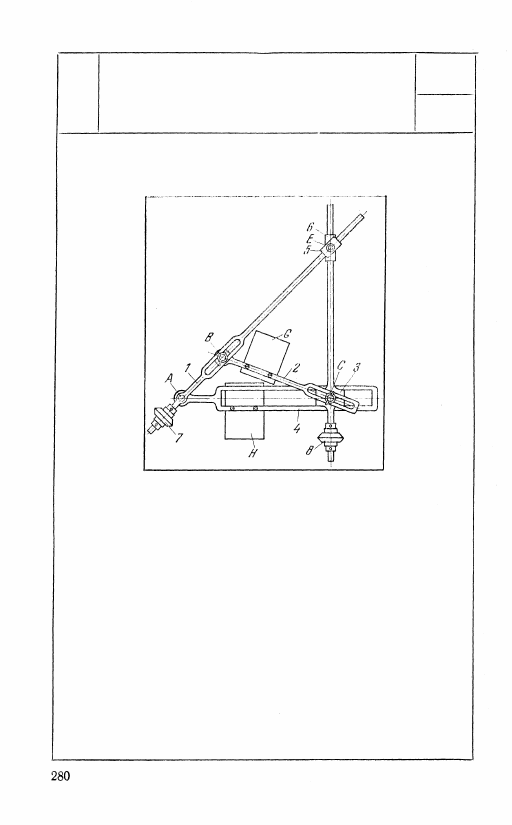

1190

КУЛИСНЫЙ МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ РУЛЕТТ

ЦЕНТРОИД КРИВОШИПНО-ПОЛЗУННОГО

МЕХАНИЗМА

КР

ВК

В основе механизма лежит кривошипно-ползунный механизм AВС,

к которому присоединена двухповодковая группа, состоящая

из двух ползунов 5 и 6 с шарниром Е между ними. Звенья 1 и 3

снабжены колесиками 7 и 8 с острыми ребрами, имеющими воз-

можность только поворачиваться вокруг своих осей. Механизм

предназначается для вычерчивания рулетт центроид звеньев

2 и 4, для чего острие, находящееся в центре шарнира E, уста-

навливается на кривой, относительно которой необходимо полу-

чить рулетту центроиды звена 2 или звена 4. Колесики 7 и 8

устанавливаются на планшете. Если перемещать острие шарнира

Е вдоль выбранной кривой так, чтобы колесики 7 и 8 катились

по планшету, то любая из точек плоскостей G и H, скрепленных

со звеньями 2 и 4, будет описывать соответствующую рулетту

центроиды звена 2 или звена 4. Настройка механизма на различ-

ные центроиды осуществляется установкой шарниров В и С

в соответствующих прорезях.

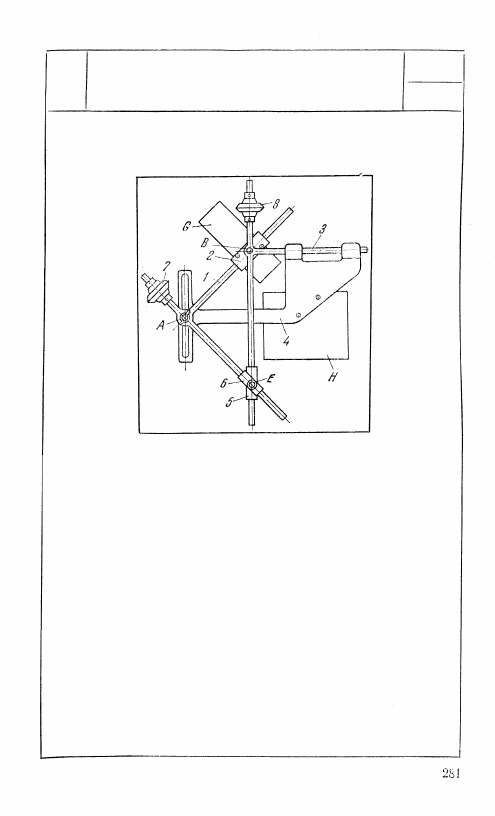

1191

КУЛИСНЫЙ МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ РУЛЕТТ

ЦЕНТРОИД ТАНГЕНСНОГО МЕХАНИЗМА

КР

ВК

В основе механизма лежит тангенсный механизм, со-

стоящий из звеньев 1, 2, 3 и 4, к которому присоединена

двухповодковая группа, состоящая из двух ползунов

5 и 6 с шарниром Е между ними. Звенья 1 и 3 снабжены

колесиками 7 и 8 с острыми ребрами, имеющими воз-

можность только поворачиваться вокруг своих осей.

Механизм предназначается для вычерчивания рулетт

центроид звеньев 2 и 4, для чего острие, находящееся

в центре шарнира Е, устанавливается на кривой, отно-

сительно которой необходимо получить рулетту цент-

роиды звена 2 или звена 4. Колесики 7 и 8 устанавли-

ваются на планшете. Если перемещать острие шарни-

ра Е вдоль выбранной кривой так, чтобы колесики

7 и 8 катились по планшету, то любая из точек плоско-

сти G и H, скрепленных со звеньями 2 и 4, будет опи-

сывать соответствующую рулетту центроиды звена 2

или звена 4. Настройка механизма на различные

центроиды осуществляется установкой шарнира А

в прорези звена 4.

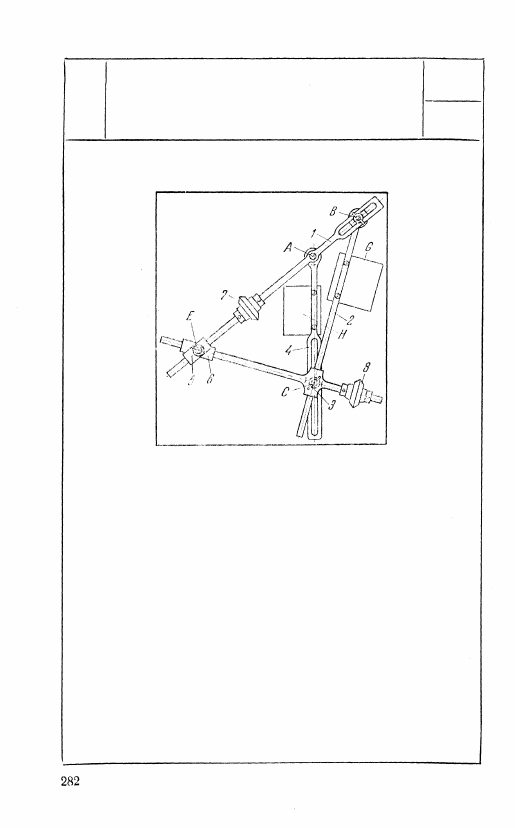

1192

КУЛИСНЫЙ МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ РУЛЕТТ

ЦЕНТРОИД КУЛИСНОГО МЕХАНИЗМА

С КАЧАЮЩИМСЯ ПОЛЗУНОМ

КР

вк

В основе механизма лежит кулисный механизм ABC

с качающимся ползуном 3, к которому присоединена

двухповодковая группа, состоящая из двух ползунов

5 и 6 с шарниром Е между ними. Звенья 1 и 3 снабжены

колесиками 7 и 8 с острыми ребрами, имеющими воз-

можность только поворачиваться вокруг своих осей.

Механизм предназначается для вычерчивания рулетт

центроид звеньев 2 и 4, для чего острие, находящееся

в центре шарнира Е, устанавливается на кривой, отно-

сительно которой необходимо получить рулетту цент-

роиды звена 2 или звена 4. Колесики 7 и 8 устанавли-

ваются на планшете. Если перемещать острие шарнира Е

вдоль выбранной кривой так, чтобы колесики 7 и 8

катились по планшету, то любая из точек плоскостей

G и H скрепленных со звеньями 2 и 4, будет описывать

соответствующую рулетту центроиды звена 2 или

звена 4. Настройка механизма на различные центроиды

осуществляется установкой шарниров В и С в соответ-

ствующих прорезях.
