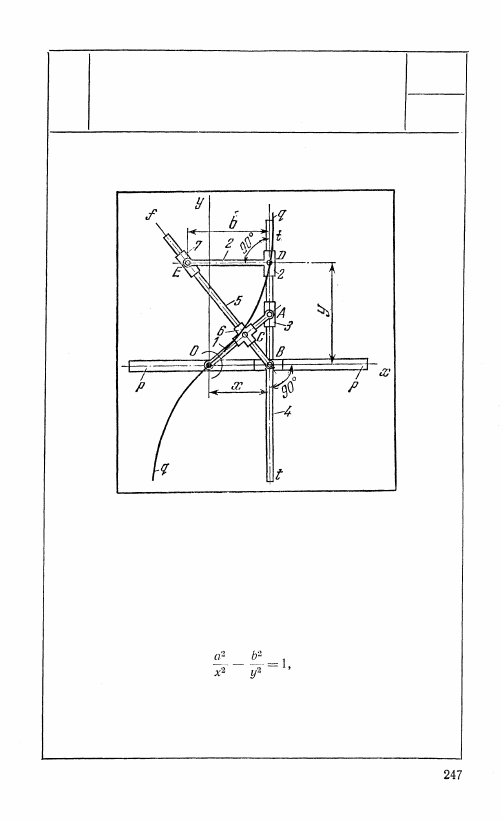

1155 КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ АРТОБОЛЕВСКОГО ДЛЯ ВОСПРОИЗВЕДЕНИЯ КРИВОЙ С НАКЛОННЫМ УЗЛОМ КР вк Звено 1, вращающееся вокруг неподвижной оси О, входит во вращательную пару А с ползуном 3 и в поступательную пару с крестообразным ползуном 6, оси направляющих которого взаимно перпендикулярны. Ползун 4, скользя- щий в неподвижных направляющих р — р, ось которых совпадает с осью Ох, траверзой t — t входит в поступатель- ные пары с ползунами 2 и 3. Ползун 7, входящий во вра- щательную пару Е с ползуном 2, скользит вдоль оси Bf звена 5. При вращении звена 1 вокруг оси О точка D пол- зуна 2 описывает кривую q — q с наклонным узлом, урав- нение которой где а = ОА и b = DE — постоянные размеры механизма. |
