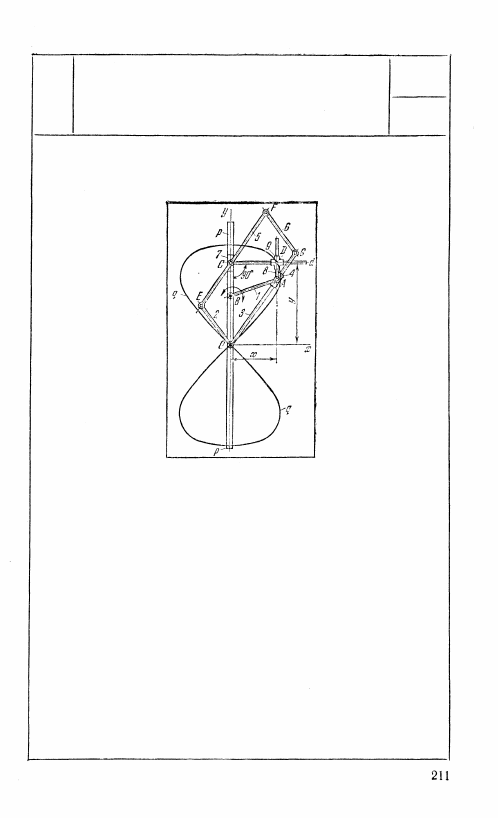

1119 Кулисно-рычажный МЕХАНИЗМ АРТОБОЛЕВСКОГО ДЛЯ ВОСПРОИЗВЕДЕНИЯ ЛЕМНИСКАТЫ ЖЕРОНО КР ВК Звенья механизма удовлетворяют условиям: EF = OG; ОЕ == = ЕС = FC = ВА - OВ = а/2. Фигура ЕFGО является параллелограммом. Звено 1 вращается вокруг неподвижной оси В и входит во вращательную пару А с ползуном 4, сколь- зящим вдоль оси звена 3, вращающегося вокруг неподвижной оси О. Звено 5 входит во вращательные пары Е, F и С со звеньями 2 и 6 и ползуном 7, скользящим в неподвижных направляющих р — р, ось которых совпадает с осью Оу. Звено 2 вращается вокруг неподвижной оси О. Звено 6 входит во вращательную пару G со звеном 3. Звено 8 входит во вра- щательную пару А с ползуном 4 и скользит в крестообразном ползуне 9, оси направляющих которого взаимно перпенди- кулярны. Ползун 9 скользит по траверзе Cd ползуна 7. При вращении звена 1 точка D ползуна 9 описывает лемнискату q — q Жероно, уравнение которой y 4 = a 4 (y 2 - x 2 ). |
